Трансформатор тока ТШП-0,66 0,5S 1000/5 10ВА, диаметр 60мм | 50118DEK Dekraft APC

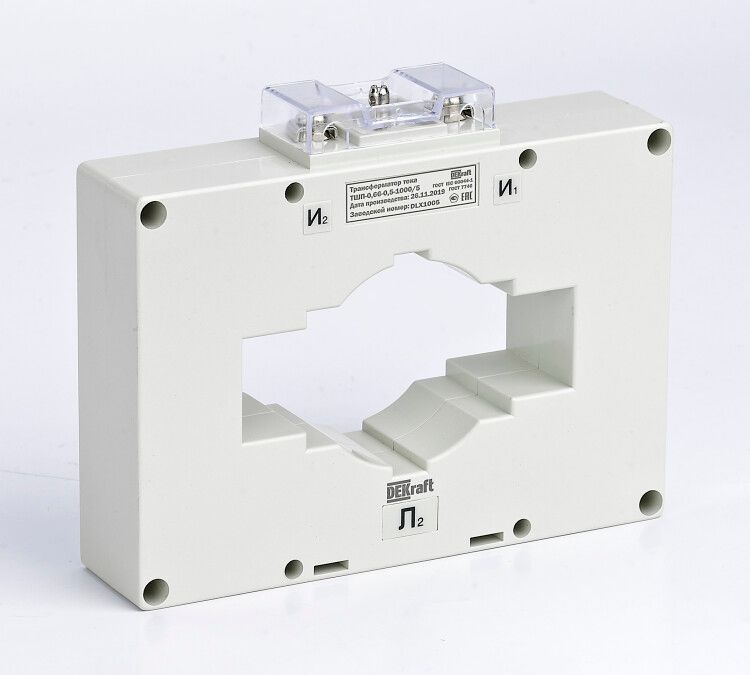

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 60мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В, обеспечивая передачу сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в шинном исполнении с окном 60 мм и совместима с медными шинами размером 60×20 мм.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 60мм используется в системах учета и защиты электроэнергии в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (до 1000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Применяется в распределительных щитах, подстанциях, на вводах объектов, в промышленных установках - например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 1000 А
• Вторичный ток: 5 А
• Коэффициент трансформации: 1000/5
• Класс точности: 0.5S - повышенная точность при малых токах, соответствует требованиям коммерческого учёта энергии
• Номинальная вторичная нагрузка: 10 ВА - максимальная допустимая нагрузка на вторичную обмотку
• Диаметр окна: 60 мм - позволяет установить на шину сечением до 60×20 мм
• Количество вторичных обмоток: одна
• Подключение вторичной цепи: винтовые зажимы
• Фактор ограничения перенапряжения (FS): 5 - предел, при котором трансформатор сохраняет работоспособность при аварийных перегрузках

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 60мм устанавливается на шину без её разрезания - монтируется путём защёлкивания вокруг проводника. Подходит для медных шин с габаритами 60×20 мм. Для подключения вторичной цепи используются винтовые клеммы - необходимо затянуть провода сечением до 4 мм2. Убедитесь, что шина проходит через центр окна, чтобы избежать погрешности измерения. Никогда не замыкайте вторичную обмотку во время работы - это опасно!

Безопасность и стандарты

Устройство имеет защиту от случайного прикосновения к токоведущим частям. Корпус изготовлен из огнестойкого материала, снижающего риск возгорания. Соответствует требованиям российских нормативов, сертифицирован для использования в промышленных и коммунальных сетях. Класс точности 0.5S соответствует ГОСТ 7746 и международному IEC 61869-2.

Преимущества

• Высокая точность даже при токах ниже 5% от номинала благодаря классу 0.5S - важно для точного учёта энергии
• Стабильная работа при колебаниях температуры и нагрузки
• Минимальные внутренние потери - экономия энергии и меньший нагрев
• Надёжная фиксация на шине без дополнительных креплений
• Закрытый корпус исключает попадание пыли и влаги внутрь

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50 Гц
• Максимальная вторичная нагрузка - 10 ВА. Превышение вызывает погрешность или выход из строя
• Не рекомендовано использовать с длинными вторичными цепями (>50 м) без проверки суммарной нагрузки
• Работает только при условии, что шина полностью проходит через окно 60 мм - частичное расположение даёт ошибку измерения
• Не предназначен для установки вне помещений без дополнительной защиты от осадков

Примеры использования

• Установка на главном вводе в жилом доме для подключения многотарифного счётчика
• Контроль тока на входе в промышленный станок с ЧПУ
• Измерение потребления в распределительном щите торгового центра
• Подключение к устройству релейной защиты в подстанции 6(10)/0,4 кВ

Практические советы

• Проверьте соответствие сечения шины 60×20 мм - слишком толстая шина не войдёт, слишком тонкая будет болтаться и давать погрешность
• Перед монтажом отключите питание и убедитесь, что шина не находится под напряжением
• После подключения вторичной цепи проверьте целостность соединений - слабый контакт увеличивает погрешность
• При использовании нескольких трансформаторов на одной шине соблюдайте минимальный интервал между ними - минимум 10 см, чтобы избежать взаимного влияния
• Для долговременной надёжности периодически проверяйте затяжку винтовых клемм - особенно после первого года эксплуатации
