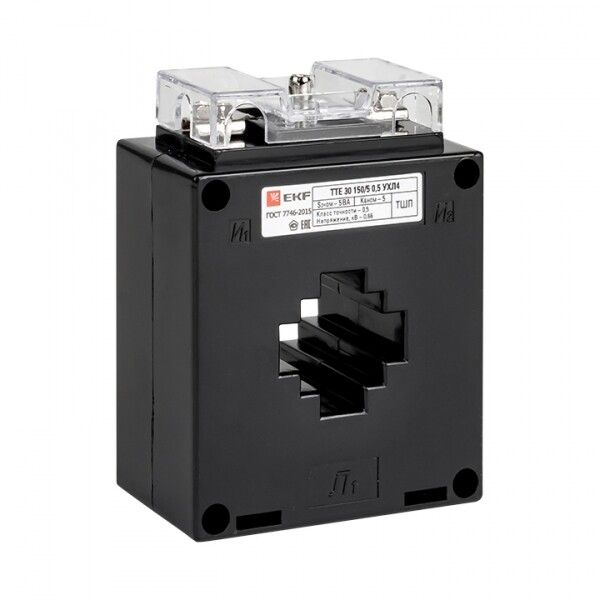

Трансформатор тока ТТЕ-30-300/5А класс точности 0,5 от EKF предназначен для точного измерения тока в цепях переменного тока и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Этот трансформатор тока используется в системах учёта электроэнергии и автоматизации, особенно там, где важна высокая точность измерений.

Назначение и область применения

Трансформатор тока ТТЕ-30-300/5А класс точности 0,5 преобразует большой первичный ток (до 300 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), шкафах автоматики и других местах, где требуется точный контроль потребления энергии. Подходит для установки в промышленных объектах, на производстве, в коммунальных и жилых зданиях.

Технические характеристики

• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне нагрузки
• Номинальное напряжение: 660 В
• Частота: 50 Гц
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса или защищённого оборудования
• Климатическое исполнение: УХЛ4 - работает при температурах от -45 C до +55 C, подходит для холодных и влажных помещений
• Габариты: 23,6 × 31 × 31 мм - компактный размер для плотной компоновки
• Подключение: винтовые зажимы
• Монтаж: через окно, на монтажную плату
• Количество фаз: однофазный
• Калиброванный: да - прошёл заводскую проверку и имеет сертифицированную точность

Совместимость и монтаж

Трансформатор тока ТТЕ-30-300/5А класс точности 0,5 устанавливается на проводник, проходящий через его внутреннее окно. Монтаж выполняется на печатную плату или в специальные крепления внутри щита. Для работы необходимо замкнуть вторичную цепь - разрыв цепи при включенном токе опасен! К выводам подключаются измерительные приборы с номиналом 5 А и суммарной нагрузкой не выше 5 ВА. Применяйте только калиброванные приборы, чтобы сохранить класс точности 0,5.

Безопасность и стандарты

Трансформатор тока ТТЕ-30-300/5А соответствует ГОСТ 7746-2001 - нормативу для измерительных трансформаторов тока. Несоблюдение правил эксплуатации (например, размыкание вторичной цепи под нагрузкой) может вызвать перегрев, пробой изоляции или повреждение подключённого оборудования. Установка допускается только в условиях, исключающих доступ к токоведущим частям.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта электроэнергии и бухгалтерского контроля
• Калиброванный - гарантирует соответствие заявленным параметрам без дополнительной поверки
• Компактные габариты - легко встраивается в плотные щитовые решения
• Широкий диапазон температур - надёжно работает даже в неотапливаемых помещениях зимой
• Винтовое подключение - прочное и долговечное соединение

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 требует герметичного корпуса
• Запрещено размыкать вторичную цепь при наличии тока в первичной - возможен выход из строя и риск поражения током
• Максимальная нагрузка - 5 ВА; превышение снижает точность и может привести к перегреву
• Не подходит для постоянного тока - работает только с переменным током 50 Гц
• Только один первичный провод - нельзя использовать для многожильных или параллельных подключений

Примеры использования

• Учёт электроэнергии в ВРУ жилого дома
• Измерение тока на вводе в производственный цех
• Подключение к цифровому счётчику в автоматизированной системе учёта (АСКУЭ)
• Защита оборудования через реле тока в системах управления станками
• Контроль нагрузки в распределительных щитах на складах и логистических комплексах

Практические советы

• Перед монтажом убедитесь, что проводник имеет диаметр, подходящий под окно трансформатора - он должен свободно проходить, но не болтаться
• Обязательно используйте перемычки или тестовые колодки для безопасного отключения приборов без разрыва цепи
• Выбирайте нагрузку на вторичной стороне не больше 5 ВА - например, два счётчика по 2,5 ВА каждый
• Проверьте целостность вторичной цепи перед включением питания - любое обрывное соединение недопустимо
• Трансформатор тока ТТЕ-30-300/5А от EKF совместим с большинством современных измерителей - сверьте требования к входному току прибора
