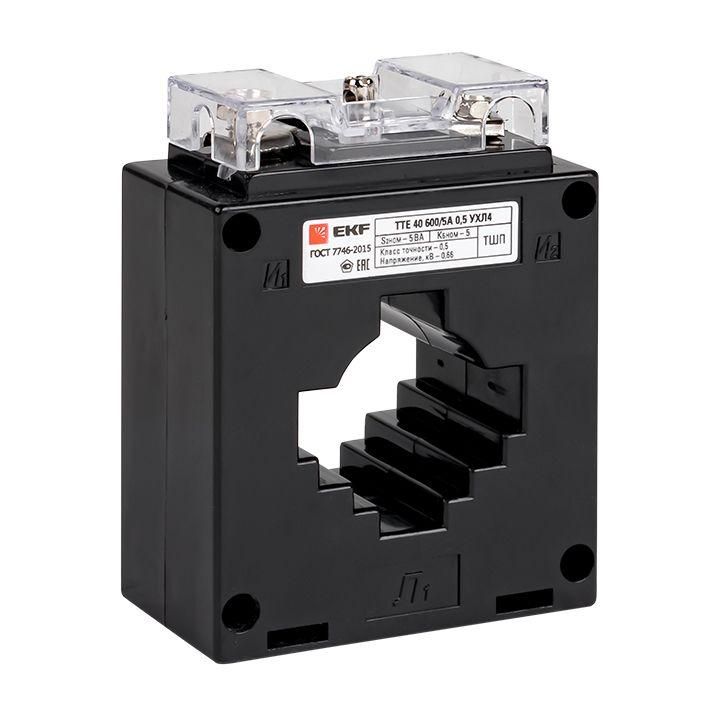

Трансформатор тока ТТЕ 40 600/5А кл. точн. 0.5S PROxima EKF tte-40-600-0.5S/tc-40-600-0.5S

Трансформатор тока ТТЭ-40-600/5А класс точности 0,5S от EKF предназначен для точного измерения тока в цепях переменного тока до 660 В и передачи сигнала на счетчики, реле защиты и системы автоматизации. Этот трансформатор тока используется там, где важна высокая точность измерений - например, в системах коммерческого учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТЭ-40-600/5А класс точности 0,5S преобразует большой первичный ток (до 600 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), шкафах учёта и других местах, где требуется точный контроль потребления энергии. Подходит для установки в промышленных объектах, жилых комплексах, торговых центрах и на предприятиях с высокими требованиями к точности учёта.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинального тока)
• Номинальная вторичная полная мощность: 5 В·А - позволяет подключать один или несколько приборов с суммарной нагрузкой не более 5 В·А
• Диаметр отверстия: 31 мм - подходит для проводов сечением до ~25 мм2
• Высота: 41 мм - компактный размер для плотной установки в щитах
• Исполнение: однофазный, для работы в сети 50 Гц
• Присоединение вторичной обмотки: винтовые зажимы - надёжное и удобное подключение проводов
• Коэффициент безопасности FS 10 - при перегрузке до 10×номинального тока не выйдет из строя и сохраняет работоспособность

Совместимость и монтаж

Трансформатор тока ТТЭ-40-600/5А класс точности 0,5S устанавливается на фазный проводник без его разрыва - через отверстие 31 мм. Монтируется в щите на DIN-рейку или с помощью крепёжных элементов, предусмотренных конструкцией корпуса. Обязательно соблюдайте полярность при подключении вторичной обмотки: выводы S1 и S2 должны соответствовать схеме подключения прибора. Нельзя замыкать вторичную обмотку при отключенном первичном токе - это опасно! После монтажа проверьте целостность цепи и правильность подключения к измерительному устройству.

Безопасность и стандарты

Трансформатор тока ТТЭ-40-600/5А сертифицирован и соответствует требованиям российских нормативов для оборудования в сетях до 660 В. Класс точности 0,5S соответствует международному стандарту IEC 61869-2, что делает его допустимым для коммерческого учёта электроэнергии. Коэффициент безопасности FS 10 гарантирует, что при аварийных перегрузках трансформатор не выйдет из строя и не станет причиной повреждения подключённых приборов.

Преимущества

• Высокая точность класса 0,5S - идеален для учёта энергии, особенно при низких нагрузках
• Малый габарит (высота 41 мм) - легко помещается в плотно укомплектованных щитах
• Винтовые зажимы - обеспечивают прочное и долговечное соединение без необходимости пайки
• Стандартный диаметр отверстия 31 мм - совместим с большинством силовых кабелей в промышленных и бытовых сетях
• Защита от перегрузок (FS 10) - увеличивает срок службы и снижает риск отказа при скачках тока

Ограничения применения

• Не предназначен для постоянной работы при токе выше 600 А - возможны погрешности и перегрев
• Запрещено использовать при постоянном токе - работает только в сетях переменного тока 50 Гц
• Вторичная обмотка должна быть всегда замкнута на нагрузку; открытая цепь вызывает опасное повышенное напряжение
• Максимальная нагрузка на вторичную обмотку - 5 В·А; превышение приведёт к искажению показаний
• Не рекомендован для установки в условиях с температурой ниже -25 C или выше +55 C - указано в документации EKF, хотя явно не указано в характеристиках

Примеры использования

• Подключение к электросчётчикам в ВРУ многоквартирного дома
• Интеграция в системы автоматического управления насосными станциями
• Установка на входе в промышленный станок для контроля потребления
• Монтаж в щитах управления конвейерными линиями с требованием точного учёта
• Использование в системах SCADA для сбора данных о токовой нагрузке

Практические советы

• Перед монтажом убедитесь, что сечение кабеля не превышает 25 мм2 - иначе он не войдёт в отверстие 31 мм
• Выбирайте измерительные приборы с суммарной нагрузкой ≤5 В·А. Например, современные цифровые счётчики обычно имеют нагрузку 1–3 В·А
• При использовании нескольких трансформаторов в одном щите следите за равномерностью нагрева - не располагайте их слишком близко друг к другу
• Обозначьте на схеме и на самом трансформаторе ТТЭ-40-600/5А класс точности 0,5S направление тока (S1→S2) - это ускорит диагностику и обслуживание
• Проверяйте герметичность и состояние контактов при плановом осмотре - особенно в помещениях с высокой влажностью
