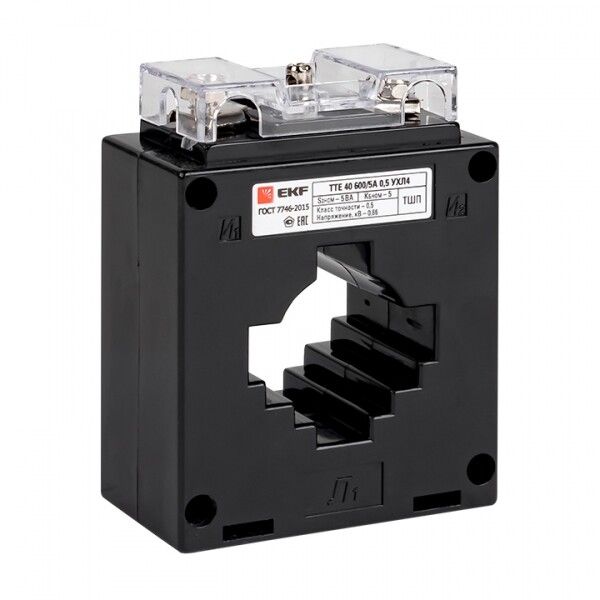

Трансформатор тока ТТЕ-40-600/5А класс точности 0,5S EKF PROxima | tte-40-600-0.5S

Трансформатор тока ТТЕ-40-600/5А класс точности 0,5S от EKF предназначен для точного измерения тока в цепях переменного тока до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Модель TTE-40-600/5A с классом точности 0,5S обеспечивает высокую точность даже при малых нагрузках, что делает её подходящей для коммерческого учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТЕ-40-600/5А класс точности 0,5S используется для преобразования больших значений тока (до 600 А) в безопасный и стандартизированный сигнал 5 А, который можно подключить к измерительным приборам. Применяется в системах учёта электроэнергии, автоматизации и защите оборудования в сетях переменного тока 50 Гц с напряжением до 660 В. Часто устанавливается в распределительных щитах, вводных устройствах, шкафах КРУ и других местах, где требуется точный контроль потребления.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала);
• Номинальное напряжение: 660 В - максимальное рабочее напряжение сети, для которой рассчитан трансформатор;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Монтажное исполнение: с окном - позволяет установить трансформатор на проводник без его разрезания;
• Вторичное подключение: винтовое - надёжное и удобное для подключения медных жил сечением до 2,5 мм2;
• Габариты: 31×41×41 мм - компактный размер для установки в плотных распределительных устройствах;
• Калиброванный: да - прошёл заводскую проверку и имеет сертифицированную метрологическую точность;
• Исполнение: однофазный - предназначен для работы в одной фазе трёхфазной системы или в однофазных цепях.

Совместимость и монтаж

Трансформатор тока ТТЕ-40-600/5А класс точности 0,5S монтируется путём протягивания одного провода через центральное окно. Не требует разъединения цепи. Подходит для установки на медные или алюминиевые шины и одножильные провода с внешним диаметром до 18 мм. Винтовые зажимы на вторичной стороне позволяют подключить кабели сечением до 2,5 мм2. Для правильной работы необходимо замкнуть вторичную обмотку - разрыв цепи при работе под током недопустим!

Безопасность и стандарты

Трансформатор соответствует требованиям ГОСТ Р 58975-2020 и международному стандарту IEC 61869-2 для трансформаторов тока класса точности 0,5S. Обладает повышенной электробезопасностью благодаря изоляции, рассчитанной на 660 В. Установленный в закрытом щите, он исключает доступ к токоведущим частям. Наличие калибровки подтверждает соответствие нормам коммерческого учёта электроэнергии.

Преимущества

• Высокая точность при малых токах (класс 0,5S) - идеально для учёта при низкой нагрузке, например ночью или в режиме ожидания;
• Компактные габариты - легко помещается в ограниченном пространстве распределительного щита;
• Открытая конструкция с окном - быстрый и безопасный монтаж без отключения питания;
• Калиброванный - готов к использованию в системах коммерческого учёта без дополнительной поверки;
• Совместим с популярными измерительными приборами - работает с любыми счётчиками и реле, рассчитанными на 5 А.

Ограничения применения

• Не предназначен для постоянной перегрузки выше 600 А - превышение может вызвать перегрев и потерю точности;
• Запрещено работать с разомкнутой вторичной обмоткой - при включенном первичном токе это создаёт опасное высокое напряжение;
• Не рекомендован для установки вне закрытых щитов - не имеет степени защиты IP, чувствителен к пыли и влаге;
• Подходит только для переменного тока 50 Гц - не работает в цепях постоянного тока или с частотой отличной от 50 Гц;
• Максимальная вторичная нагрузка - 5 ВА; подключение нескольких приборов или длинных кабелей может привести к снижению точности.

Примеры использования

• Установка в вводном распределительном устройстве (ВРУ) для коммерческого учёта электроэнергии в офисном здании;
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя;
• Подключение к цифровому счётчику в промышленном цехе с нагрузкой около 500–600 А;
• Фиксация на шине в щите освещения для мониторинга потребления в световой системе.

Практические советы

• Перед монтажом убедитесь, что проводник проходит полностью через центр окна - смещение влияет на точность;
• Проверьте, чтобы вторичная цепь была замкнута до включения основного тока - используйте перемычку или тестовый блок;
• Выбирайте кабель для вторичной обмотки с минимальной длиной и достаточным сечением (не менее 1,5 мм2 меди) - это сохраняет точность;
• При установке нескольких трансформаторов в одном щите соблюдайте интервал между ними - минимум 10 мм для предотвращения взаимного влияния;
• TTE-40-600/5A от EKF - оптимальный выбор для проектов, где важна точность учёта, особенно при наличии переменной нагрузки.
