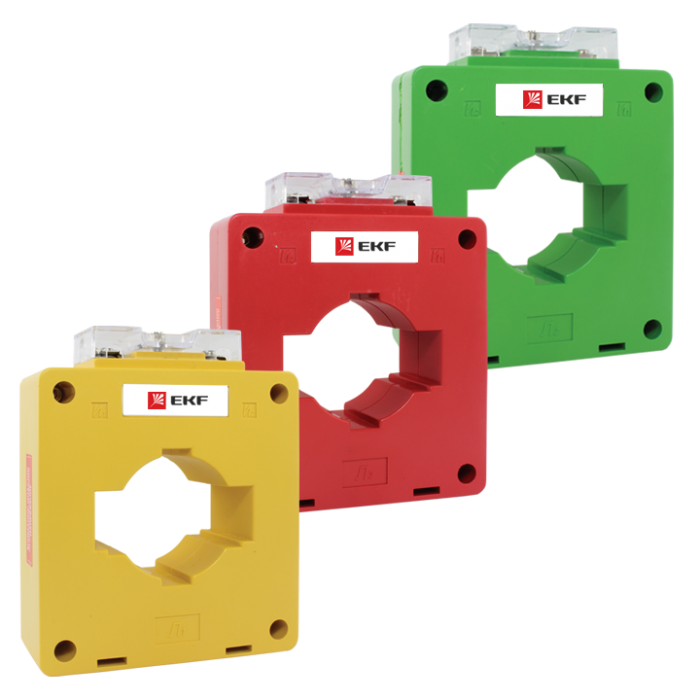

Трансформатор тока ТТЭ-60-400/5А класс точности 0,5S (color) EKF PROxima | tc-60-400-c-0.5S

Трансформатор тока EKF PROxima tc-60-400-c-0.5s предназначен для измерения и передачи сигнала тока нагрузки в цепях с номинальным значением 400 А. Он обеспечивает высокую точность измерений (класс 0.5S) и применяется в системах учёта электроэнергии, автоматизации и защите оборудования. Модель совмещает компактную форму монтажной платы с надёжностью, проверенной в промышленных условиях.

Назначение и область применения

Трансформатор тока EKF PROxima tc-60-400-c-0.5s преобразует большой первичный ток (до 400 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, реле защиты, аналитическим устройствам. Подходит для установки в щитах управления, распределительных устройствах и на шинах постоянного тока. Часто используется в промышленных объектах: на насосных станциях, в системах кондиционирования, на конвейерах и других участках с высокой нагрузкой.

Технические характеристики

• Номинальный первичный ток: 400 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - гарантирует точность +-0.5% в широком диапазоне токов, включая малые значения (важно для точного учёта энергии при частичной нагрузке)
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями
• Частота: 50 Гц - оптимизирован для сетей переменного тока в России и странах СНГ
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа проводов сечением до 2.5 мм2
• Способ монтажа: монтажная плата - устанавливается прямо на печатную плату или DIN-рейку через крепёжные отверстия
• Диапазон рабочих температур: от -45 до +55 C - работает в суровых климатах, включая холодные склады и открытые площадки
• Монтажное исполнение: с окном - позволяет одеть на шину без разрывания цепи
• Степень защиты: IP00 - не имеет внешней защиты; требует установки внутри корпуса или щита
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Нормативный документ: ГОСТ 7746-2001 - соответствует российскому стандарту на трансформаторы тока

Совместимость и монтаж

Трансформатор тока EKF PROxima tc-60-400-c-0.5s совместим со всеми приборами, принимающими входной сигнал 5 А: электронными счётчиками, анализаторами качества сети, реле перегрузки. Для монтажа используйте только медные провода сечением до 2.5 мм2. Крепление осуществляется через два отверстия на корпусе - рекомендуется использовать пластиковые хомуты или крепления на DIN-рейку. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Никогда не замыкайте вторичную обмотку на землю - это нарушает работу системы учёта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7746-2001, что подтверждает соответствие безопасности и метрологической точности. Благодаря изоляции на 660 В, трансформатор защищён от пробоя даже при кратковременных скачках напряжения. Однако, поскольку степень защиты IP00 не предполагает герметичности, использование вне закрытого корпуса запрещено - риск поражения током и повреждения от пыли и влаги.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии
• Возможность монтажа на уже установленную шину - не требуется отключение питания
• Широкий температурный диапазон - надёжная работа в любых условиях
• Совместимость с большинством современных измерительных устройств
• Компактный размер - экономия места в щитах

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 50 Гц
• IP00 - нельзя использовать в открытом виде, на улице или во влажных помещениях без дополнительной защиты
• Запрещено подключать нагрузку свыше 5 ВА - это вызывает искажение показаний и перегрев
• Не подходит для импульсных или несинусоидальных токов - возможны погрешности при работе с частотными преобразователями
• Требуется обязательное заземление вторичной обмотки - иначе возникает опасность поражения током

Примеры использования

• Подключение к трёхфазному счётчику в промышленном щите для учёта потребления на линии 400 А
• Измерение тока в системе аварийного освещения с частотным регулятором
• Защита двигателя от перегрузки через реле тока, подключенное к выходу трансформатора
• Мониторинг нагрузки на конвейере в пищевой промышленности

Практические советы

• Перед установкой убедитесь, что диаметр шины не превышает внутреннее окно трансформатора - типовое окно рассчитано на шины до 20×8 мм
• При использовании нескольких трансформаторов в одной системе - все они должны иметь одинаковый класс точности и коэффициент трансформации
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это создаёт опасное высокое напряжение
• Проверьте целостность изоляции мультиметром перед вводом в эксплуатацию
• Для долговечной работы избегайте механических воздействий - корпус выполнен из композитного материала, чувствителен к ударам
