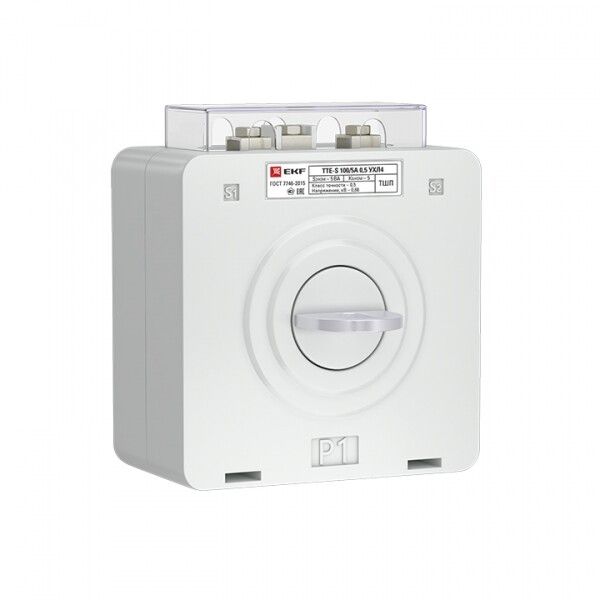

Трансформатор тока ТТЕ-A-250/5А с клеммой напряжения класс точности 0,5S PROxima | tte-S-250-0.5S EKF

Трансформатор тока ТТЕ-А 250/5А с клеммой напряжения класс точности 0,5S от EKF предназначен для точного измерения тока в силовых цепях и передачи сигнала на счетчики, реле защиты и системы автоматизации. Модель относится к серии PROxima и используется в распределительных устройствах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока ТТЕ-А 250/5А с клеммой напряжения класс точности 0,5S преобразует высокий первичный ток (до 250 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Применяется в системах учёта электроэнергии, защите оборудования и управлении нагрузкой в сетях переменного тока 50 Гц с рабочим напряжением до 660 В. Устанавливается в ВРУ, щитах управления, ячейках КРУ и других распределительных устройствах.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный постоянный ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством стандартных измерительных приборов;
• Класс точности: 0,5S - обеспечивает высокую точность даже при малых токах (от 1% от номинала), что важно для коммерческого учёта энергии;
• Номинальное напряжение: 660 В - допустимое рабочее напряжение сети, где установлен трансформатор;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной цепи без потери точности;
• Коэффициент безопасности FS 10: при аварийном перегрузе по току трансформатор выдерживает до 10-кратного значения номинального тока без повреждений;
• Подключение вторичной цепи: винтовые зажимы - надёжное и удобное для многократного обслуживания;
• Монтажное исполнение: с шиной - позволяет установить прямо на токоведущую шину без дополнительных кабелей;
• Исполнение: однофазный - рассчитан на работу в одной фазе трёхфазной системы или в однофазных цепях.

Совместимость и монтаж

Трансформатор тока ТТЕ-А 250/5А с клеммой напряжения класс точности 0,5S монтируется на жесткую медную или алюминиевую шину с посадочным отверстием, соответствующим её сечению. Для правильной работы необходимо соблюдать полярность: выводы P1 и S1 должны быть направлены в сторону питания. Вторичная цепь обязательно должна быть замкнута через измерительный прибор - разрыв цепи может вызвать опасное повышенное напряжение на зажимах. Подключение клеммы напряжения позволяет одновременно получать информацию о напряжении сети для комплексного учёта активной энергии.

Безопасность и стандарты

Трансформатор тока ТТЕ-А 250/5А с клеммой напряжения класс точности 0,5S сертифицирован и соответствует требованиям ГОСТ Р 8.419–2014 и международному стандарту IEC 61869. Конструкция исключает возможность случайного контакта с токоведущими частями благодаря изолированному корпусу и расположению клемм внутри. Коэффициент безопасности FS 10 гарантирует сохранность при кратковременных перегрузках, характерных для режимов короткого замыкания.

Преимущества

• Высокая точность класса 0,5S делает модель подходящей для коммерческого учёта энергии - требование законодательства РФ;
• Встроенный контакт напряжения снижает количество проводов и ускоряет сборку щита;
• Монтаж на шину экономит место и время при установке - не требуется сверление или крепление болтами;
• Стандартное вторичное напряжение 5 А обеспечивает широкую совместимость с существующими приборами учёта и защиты;
• Произведён в рамках серии PROxima - гарантированное качество комплектующих и долгий срок службы.

Ограничения применения

• Не трехфазные системы без установки трёх экземпляров - каждый трансформатор работает только в своей фазе;
• Запрещено использовать при температуре ниже –25 C и выше +55 C - указаны пределы эксплуатационной среды;
• Вторичная нагрузка не должна превышать 5 ВА - превышение вызывает увеличение погрешности измерения;
• Не рекомендовано применение в условиях сильных внешних магнитных полей - возможны искажения показаний;
• Не является взрывозащищённым - нельзя устанавливать в зонах с риском возгорания газов или пыли без дополнительной защиты.

Примеры использования

• Учёт потребляемой энергии на вводе в административное здание;
• Защита двигателя насосной станции от перегрузки через реле тепловой защиты;
• Формирование сигнала для SCADA-системы на промышленном участке;
• Монтаж в распределительном щите торгового центра для контроля баланса нагрузки по фазам.

Практические советы

• Перед монтажом проверьте соответствие сечения шины внутреннему проходу трансформатора - недостаточно плотная посадка влияет на нагрев и точность;
• Обязательно используйте перемычку между S1 и S2 при отключенном оборудовании - так предотвращает образование высокого напряжения;
• Выбирая приборы для подключения, убедитесь, что их суммарная импедансная нагрузка не превышает 5 ВА - лучше ориентироваться на данные паспорта прибора;
• Для длительной эксплуатации периодически осматривайте клеммы на окисление - особенно важна чистота контактов при работе с чувствительными счётчиками;
• Эта модель ТТЕ-А 250/5А с клеммой напряжения класс точности 0,5S идеально сочетается с цифровыми счётчиками типа ЭnergoMeter или Mercury - они поддерживают протоколы, учитывающие класс 0,5S.
