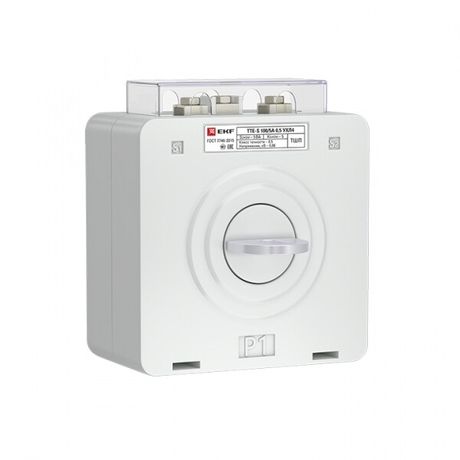

Трансформатор тока ТТЕ-A-400/5А с клеммой напряжения класс точности 0,5S PROxima | tte-S-400-0.5S EKF

Трансформатор тока ТТЕ-A-400/5А с клеммой напряжения класс точности 0,5S от EKF предназначен для точного измерения тока в цепях переменного тока до 660 В и используется в системах учёта электроэнергии, защиты и автоматизации. Модель относится к серия PROxima и имеет артикул tte-s-400-0.5s.

Назначение и область применения

Трансформатор тока ТТЕ-A-400/5А преобразует высокий рабочий ток (до 400 А) в безопасный для измерительных приборов сигнал (5 А). Он передаёт информацию на счётчики, реле защиты, контроллеры и другие устройства контроля. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), комплектных трансформаторных подстанциях и других объектах с напряжением до 660 В. Подходит для установки в промышленных и коммунальных сетях с частотой 50 Гц.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный постоянный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством стандартных измерительных приборов;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала), что важно для точного учёта энергии;
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети, где допускается применение;
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую может обслужить трансформатор без потери точности;
• Коэффициент безопасности FS 10 - при аварийном токе (например, КЗ) трансформатор выдерживает увеличенную нагрузку в 10 раз без повреждения и сохраняет работоспособность;
• Монтажное исполнение: с шиной - устанавливается прямо на силовой проводник (шину) без необходимости разрывать цепь;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для подключения медных проводов сечением до 2,5 мм2;
• Исполнение: однофазный - рассчитан на работу в одной фазе трёхфазной системы; для трёхфазных цепей требуется три экземпляра;
• Частота: 50 Гц - оптимизирован для стандартной сети России и стран СНГ.

Совместимость и монтаж

Трансформатор тока ТТЕ-A-400/5А монтируется на жесткий проводник (шину) диаметром, соответствующем внутреннему окну корпуса. Для правильной установки необходимо, чтобы шина проходила через центральное отверстие плотно, без люфта. Никаких дополнительных креплений не требует - достаточно зафиксировать шину в месте установки. Вторичные выводы подключаются винтовыми зажимами: красный - L1, белый - N. Обязательно замыкать вторичную цепь при работе! Размыкание цепи под нагрузкой вызывает опасное повышенное напряжение!

Безопасность и стандарты

Трансформатор тока ТТЕ-A-400/5А сертифицирован и соответствует требованиям ГОСТ Р 8.698–2014 и международному стандарту IEC 61869-2. Конструкция выполнена с изолированными элементами, исключающими риск поражения током при нормальной эксплуатации. Устройство не содержит масла и не представляет взрывоопасной среды. Сертификат доступен в документации производителя EKF.

Преимущества

• Высокая точность класса 0,5S позволяет использовать его для коммерческого учёта электроэнергии - он удовлетворяет требованиям энергосбыта;
• Функциональная клемма напряжения даёт возможность одновременно подключить измерительный прибор по току и напряжению, снижает количество проводов и узлов;
• Монтаж “на шину” экономит время - не нужен демонтаж оборудования для установки;
• Коэффициент безопасности FS 10 гарантирует долговечность при кратковременных перегрузках, типичных для промышленных объектов;
• Стандартное вторичное напряжение 5 А совместимо с широким спектром приборов - от старых механических счётчиков до современных цифровых модулей.

Ограничения применения

• Не трехфазные системы без установки трёх единиц - каждый трансформатор работает только с одной фазой;
• Недопустимо размыкать вторичную цепь при наличии тока в первичной - возникает опасное напряжение (>1000 В);
• Не рекомендован для работы при температуре ниже –25 C и выше +55 C - возможна потеря точности или деформация материалов;
• Не предназначен для импульсных или несинусоидальных токов - искажённые формы сигнала влияют на точность измерения;
• Максимальная нагрузка 5 В·А - нельзя подключать более двух приборов одновременно, если суммарная потребляемая мощность превышает этот показатель.

Примеры использования

• Установка в ВРУ многоквартирного дома для подключения счетчика учёта электроэнергии;
• Интеграция в панели управления насосными станциями для контроля тока двигателя;
• Применение в цепях питания конвейеров на заводах для защиты от перегрузок;
• Подключение к системам SCADA для удалённого мониторинга нагрузки в промышленных объектах.

Практические советы

• Перед монтажом проверьте, что шина имеет подходящий внешний диаметр - она должна свободно проходить через отверстие трансформатора без усилия;
• Обязательно используйте изолирующие колпачки на винтовых клеммах после подключения - это предотвращает случайные контакты;
• При использовании нескольких трансформаторов в одном щите соблюдайте одинаковое направление намотки (обозначенное стрелкой на корпусе) - это важно для корректной фазировки;
• Выбирая приборы для подключения, сложите их потребляемую мощность - сумма не должна превышать 5 В·А;
• Для длительной службы избегайте установки рядом с источниками тепла, влаги или химически активных веществ - хотя IP-класс не указан, герметизация минимальна.
