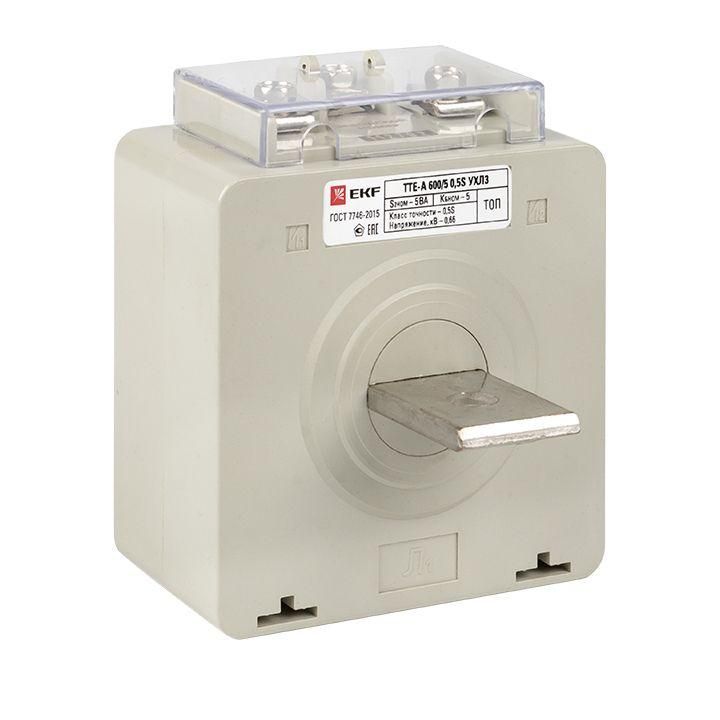

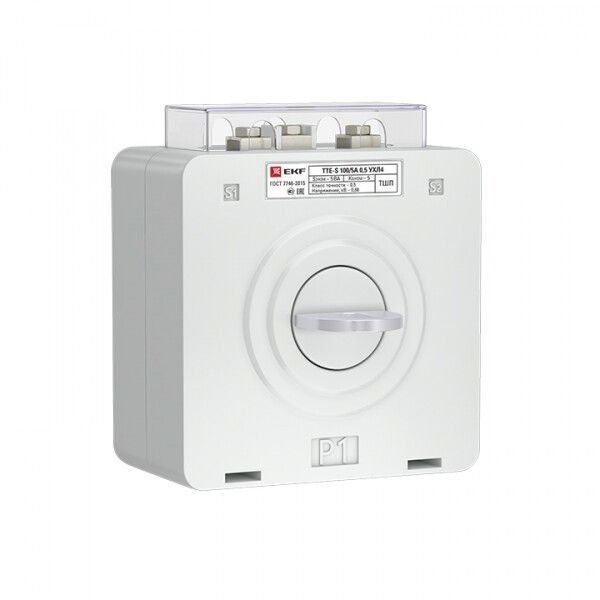

Трансформатор тока ТТЕ-A-600/5А с клеммой напряжения класс точности 0,5S PROxima | tte-S-600-0.5S EKF

Трансформатор тока ТТЕ-A-600/5А с клеммой напряжения класс точности 0,5S от EKF предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и системы автоматизации. Модель относится к серии PROxima и используется там, где важна высокая точность учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТЕ-A-600/5А с клеммой напряжения класс точности 0,5S преобразует большой первичный ток (до 600 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он работает в сетях переменного тока частотой 50 Гц с напряжением до 660 В. Применяется в распределительных щитах, вводных устройствах, пунктах учёта энергии, а также в системах контроля нагрузки на промышленном оборудовании - например, на насосах, компрессорах, конвейерах.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный рабочий ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством стандартных измерительных приборов;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта энергии;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой допустимо использование;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Коэффициент безопасности FS 10 - при перегрузках ток может достигать 10× от номинала (6000 А), но трансформатор сохраняет работоспособность и не выйдет из строя;
• Исполнение: однофазный, с шиной - монтируется прямо на токоведущей шине без дополнительных проводов;
• Подключение вторичной цепи: винтовые зажимы - надёжное и удобное для многократного обслуживания;
• Сертификация: есть - соответствует требованиям российских и международных норм для оборудования в сетях до 1 кВ.

Совместимость и монтаж

Трансформатор тока ТТЕ-A-600/5А с клеммой напряжения класс точности 0,5S имеет монтажное исполнение «с шиной». Устанавливается путём защёлкивания на однополюсную шину сечением, соответствующего габаритам корпуса. Диаметр шины должен быть не более 60 мм - проверьте соответствие перед установкой. Клеммы вторичной цепи доступны сверху, позволяют легко подключить медные провода сечением до 4 мм2. Подключение обязательно выполняйте при отключенном питании. Обязательно замыкайте вторичную цепь перед включением первичного тока - разрыв цепи может повредить изоляцию и вызвать опасное напряжение.

Безопасность и стандарты

Трансформатор тока ТТЕ-A-600/5А с клеммой напряжения класс точности 0,5S сертифицирован и соответствует ГОСТ Р 8.699–2018 и IEC 61869. Коэффициент безопасности FS 10 гарантирует защиту от повреждений при кратковременных перегрузках. Корпус выполнен из самозатухающего материала, не поддерживающего горение. Для работы требуется соблюдение требований ПУЭ - особенно при работе с вторичными цепями, которые должны быть заземлены в одной точке.

Преимущества

• Высокая точность класса 0,5S позволяет использовать модель для коммерческого учёта электроэнергии - она проходит поверку и принимается контролирующими органами;
• Фиксация на шине исключает необходимость отключения питания при установке - снижает время монтажа и риск ошибок;
• Винтовые клеммы обеспечивают долговечное и надёжное соединение без необходимости специнструментов;
• Работает при температуре от -25C до +55C - подходит для помещений с различными условиями эксплуатации;
• Компактный размер и легкий вес упрощают транспортировку и установку в плотно заполненных щитах.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 600 А - возможны искажения показаний и перегрев;
• Запрещено применять в цепях постоянного тока - работает только с переменным током 50 Гц;
• Не рекомендуется использовать при наличии значительных гармонических искажений тока - точность может снижаться;
• Вторичная нагрузка не должна превышать 5 ВА - подключение нескольких приборов требует расчета суммарной мощности;
• Не следует открывать корпус - внутренняя изоляция герметизирована, вскрытие аннулирует гарантию и нарушает защиту IP20.

Примеры использования

• Учёт потребления энергии на главном вводе промышленного предприятия;
• Подключение к цифровому счётчику в распределительном щите торгового центра;
• Защита двигателя через реле перегрузки в системе конвейера;
• Автоматизация технологического процесса на заводе с использованием PLC и аналоговых входов;
• Мониторинг нагрузки на трансформаторной подстанции 6(10)/0,4 кВ.

Практические советы

• Перед установкой проверьте, чтобы шина имела подходящий диаметр - не более 60 мм; если шина слишком толстая, используйте переходник или выберите другую модель;
• При подключении вторичной цепи всегда начинайте с заземления одного вывода - это предотвращает возникновение опасного напряжения при случайном разрыве;
• Если планируете подключать несколько приборов (счётчик, реле, анализатор качества), рассчитайте суммарную нагрузку - она не должна превышать 5 ВА;
• Для длительной эксплуатации периодически осматривайте контакты на окисление - при необходимости очищайте их спиртовым раствором;
• Трансформатор тока ТТЕ-A-600/5А с клеммой напряжения класс точности 0,5S от EKF - оптимальный выбор для проектов, где нужна точность и надёжность без избыточной стоимости.
