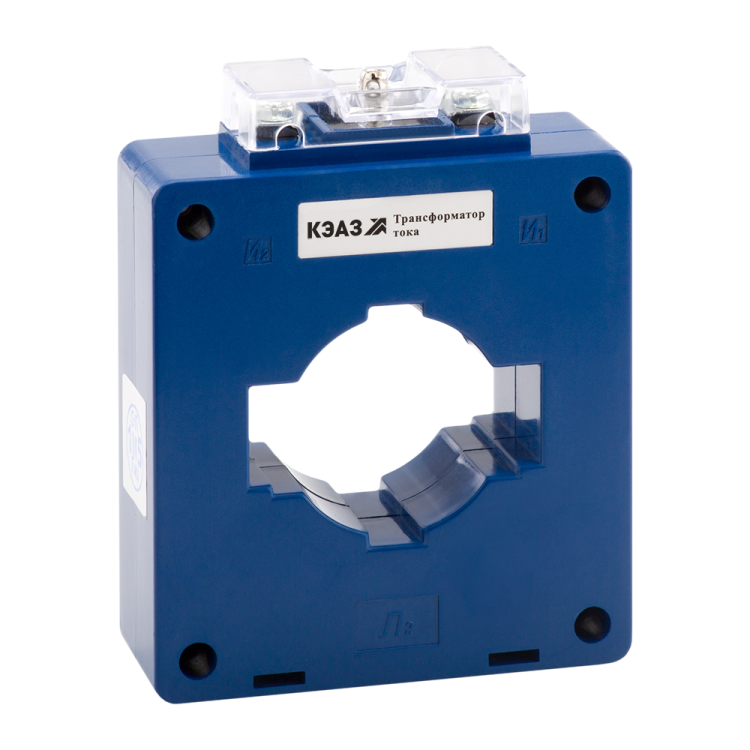

Трансформатор тока ТТК-60 600/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219623

Трансформатор тока ТТК-60 600/5А 10ВА класс точности 0.5 УХЛ3 - измерительное устройство для точного преобразования больших переменных токов до 600 А в безопасный сигнал 5 А, предназначено для подключения счетчиков, реле и других приборов учета и защиты. Производится КЭАЗ, артикул 219623.

Назначение и область применения

Трансформатор тока ТТК-60 600/5А 10ВА класс точности 0.5 УХЛ3 используется для измерения и контроля тока в цепях переменного тока. Он снижает высокий первичный ток до уровня, совместимого с измерительными приборами - например, электросчетчиками, реле защиты, аналитическими системами. Применяется в распределительных щитах, на подстанциях, в промышленных установках с большими потреблениями энергии: насосных станциях, компрессорах, конвейерах, системах автоматизации.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный рабочий ток, который можно измерять без повреждений;
• Номинальный вторичный ток: 5 А - выходной сигнал, стандартизованный для подключения приборов;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0.5 - погрешность измерения не превышает +-0,5 % в пределах допустимых нагрузок;
• Род тока: переменный (AC), частота 50 Гц - работает только в сетях с промышленной частотой;
• Напряжение изоляции: 1000 В - позволяет устанавливать в цепях до 1 кВ;
• Диаметр отверстия: 45 мм - проход для провода, через которое проходит первичный проводник;
• Способ монтажа: монтажная плата - крепление на DIN-рейку или жесткую поверхность с помощью крепежных отверстий;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью;
• Вторичное подключение: винтовые зажимы - надежное и проверенное соединение с измерительными устройствами;
• Фактор ограничения перенапряжения FS 10 - способен выдерживать кратковременные перегрузки тока до 10× от номинала без повреждения;
• Сертифицирован: да - соответствует требованиям ГОСТ 7746.

Совместимость и монтаж

Трансформатор тока ТТК-60 600/5А 10ВА класс точности 0.5 УХЛ3 имеет оконную конструкцию - первичный проводник проходит через центральное отверстие диаметром 45 мм. Для монтажа требуется свободный доступ к одному участку кабеля. Подключается к измерительному оборудованию через винтовые клеммы на вторичной стороне. Монтаж осуществляется на монтажную плату или DIN-рейку. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены правильно, чтобы избежать инверсии сигнала. Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызывает опасное перенапряжение!

Безопасность и стандарты

Трансформатор тока ТТК-60 600/5А 10ВА класс точности 0.5 УХЛ3 сертифицирован и соответствует ГОСТ 7746. Конструкция предусматривает защиту от прикосновения - корпус исключает случайный контакт с токоведущими элементами. Благодаря фактору FS 10, он устойчив к кратковременным перегрузкам. Однако, поскольку степень защиты IP20 не обеспечивает герметичность, использовать его вне помещений или в сырых средах запрещено.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта энергии;
• Надёжное винтовое подключение - минимум проблем с контактом;
• Устойчивость к перегрузкам (FS 10) - увеличивает срок службы в условиях колебаний нагрузки;
• Совместимость с широким спектром измерительных приборов - благодаря стандартному вторичному току 5 А;
• Произведён КЭАЗ - известный производитель с проверенной репутацией в области измерительной аппаратуры.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 600 А - риск перегрева и искажения показаний;
• Запрещена работа с разомкнутой вторичной цепью - создаёт опасное напряжение до нескольких киловольт;
• IP20 - нельзя применять в открытых шкафах, на улице, в местах с повышенной влажностью или пылью;
• Подходит только для однофазных цепей - не используйте в трёхфазных системах без правильной сборки трех единиц;
• Требуется наличие свободного участка провода диаметром до 45 мм - невозможно установить на уже смонтированную сеть без её разъединения.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для подключения электросчётчика;
• Интеграция в системы автоматического управления насосной станцией для контроля тока двигателя;
• Подключение к реле перегрузки в цепи конвейера для аварийного отключения при превышении тока;
• Измерение тока в распределительном щите на объекте с мощностью более 100 кВт.

Практические советы

• Выбирайте трансформатор тока ТТК-60 600/5А 10ВА класс точности 0.5 УХЛ3, когда нужна точность измерения, а не просто защита - для бюджетных решений подойдут модели с классом 1.0;
• Проверьте диаметр кабеля перед монтажом - провод должен легко проходить через 45 мм отверстие; если слишком толстый - выбирайте другую модель;
• Обязательно замыкайте вторичные выводы перед отключением питания - даже кратковременная разрыв цепи может повредить оборудование;
• При использовании в многоканальных системах (например, три фазы) применяйте три одинаковых экземпляра ТТК-60 - не смешивайте разные классы точности;
• Для долговечной работы следите за температурой окружающей среды - УХЛ3 требует температуры от −25C до +40C и отсутствия конденсата.
