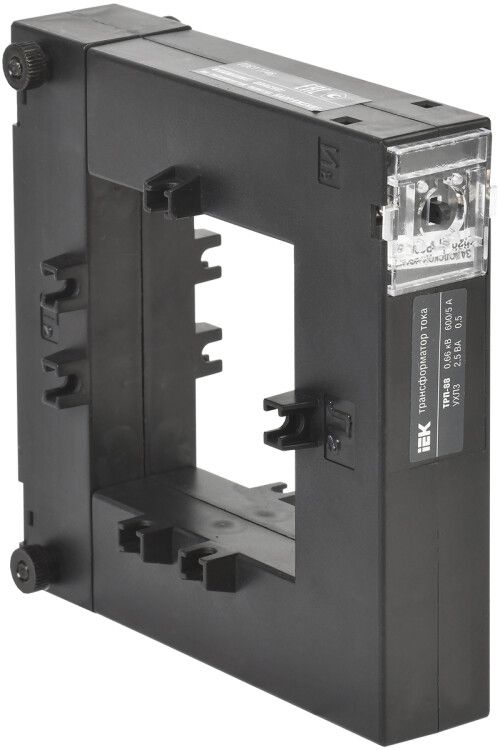

Трансформатор тока ТРП-88 600/5 2,5ВА кл. точн. 0,5 | ITT88-2-D025-0600 IEK

Трансформатор тока ТРП-88 600/5 2,5ВА класс точности 0,5 от IEK предназначен для точного измерения тока в цепях переменного тока напряжением до 660 В. Он используется в системах учёта энергии, защите оборудования и передаче сигналов на измерительные приборы. Артикул itt88-2-d025-0600 соответствует катушечному типу с возможностью установки без размыкания провода.

Назначение и область применения

Трансформатор тока ТРП-88 600/5 2,5ВА класс точности 0,5 применяется в системах коммерческого и технического учёта электроэнергии. Его используют для передачи сигнала тока на счётчики, реле защиты, устройства автоматизации и контроля. Подходит для установки в распределительных щитах, на шинах и в силовых цепях промышленного оборудования. Применяется на объектах с высокими требованиями к точности измерений - например, на производствах, в ЖКХ, на подстанциях.

Технические характеристики

• Первичный ток: 600 А - максимальный ток, который можно измерить без перегрузки;
• Вторичный ток: 5 А - стандартный выходной ток для подключения измерительных приборов;
• Номинальная мощность: 2,5 В·А - нагрузка, которую трансформатор способен обеспечивать без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в рабочем диапазоне;
• Напряжение изоляции: 660 В - допустимое напряжение сети, где можно использовать трансформатор;
• Габариты: 80×80×80 мм - компактный размер для удобного монтажа в ограниченном пространстве;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды;
• Диапазон температур: от –45 до +50 C - работает в суровых условиях, включая холодные регионы;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение;
• Монтаж: с окном - позволяет установить на уже смонтированный проводник без его демонтажа;
• Нормативы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным стандартам РФ.

Совместимость и монтаж

Трансформатор тока ТРП-88 600/5 2,5ВА класс точности 0,5 совместим с любыми измерительными приборами, требующими входной ток 5 А: счётчиками, анализаторами качества энергии, реле защиты, контроллерами. Монтаж осуществляется через проём - достаточно развести жилы и поместить трансформатор вокруг проводника. Никакой резки или разъединения цепи не требуется. Клеммы для вторичной обмотки доступны сбоку - легко подключаются медными проводами сечением до 2,5 мм2. Для правильной работы необходимо соблюдать полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Обязательно замыкание вторичной цепи во время эксплуатации - разрыв запрещён!

Безопасность и стандарты

Трансформатор тока ТРП-88 600/5 2,5ВА класс точности 0,5 имеет сертификат соответствия ГОСТ 7746 и внесён в Госреестр средств измерений №54961-13. Это значит, что он официально одобрен для использования в системах коммерческого учёта электроэнергии. Защита от прикосновения реализована конструкцией корпуса - внутренние части недоступны даже при открытой крышке. Соответствует требованиям безопасности для электромонтажа в помещениях категории T1–T3.

Преимущества

• Высокая точность класса 0,5 - идеально для учётных систем, где важна каждая сотая доли процента;
• Катушечная конструкция с окном - быстрый монтаж без отключения питания;
• Широкий температурный диапазон - работоспособен зимой в регионах с минусовой температурой;
• Долгий срок службы - снижает затраты на обслуживание и замену;
• Физическая безопасность - исключено случайное прикосновение к токоведущим элементам;
• Сертифицирован для коммерческого учёта - легальное использование в договорах с Энергонадзором.

Ограничения применения

• Не для постоянного тока - работает только с переменным током 50 Гц;
• Запрещена работа при разомкнутой вторичной цепи - риск повреждения изоляции и опасность для персонала;
• IP20 не обеспечивает защиту от пыли и брызг - нельзя применять в сырых или грязных местах без дополнительной защиты;
• Максимальная нагрузка 2,5 В·А - не подходит для больших по мощности приборов; при превышении возникают погрешности;
• Не рекомендован для многожильных проводов большего диаметра - окно рассчитано на один проводник до 25 мм2.

Примеры использования

• Установка на главную вводную шину в распределительном щите многоэтажного дома для учёта всей нагрузки;
• Подключение к цифровому счётчику на промышленном участке с двигателем 400 кВт;
• Интеграция в систему автоматического отключения при перегрузке на конвейере;
• Монтаж в ящике управления насосной станции для контроля тока и предотвращения аварий;
• Обмен данными между PLC и счётчиком в системе SCADA на заводе.

Практические советы

• Выбирая трансформатор тока ТРП-88 600/5 2,5ВА класс точности 0,5, убедитесь, что диаметр вашего провода помещается в окно (до ~25 мм2);
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда подключайте её к нагрузке или закорачивайте перед отключением;
• Проверьте направление тока: S1 должен быть направлен к источнику, S2 - к прибору;
• Для длительной эксплуатации в условиях повышенной влажности используйте герметичные кожухи или термоусадочные трубки на клеммах;
• При использовании нескольких трансформаторов на одной шине следите, чтобы они не находились слишком близко друг к другу - возможно взаимное влияние;
• Артикул itt88-2-d025-0600 - единственный вариант этого модели в каталоге IEK с такими параметрами - не путайте с другими версиями ТРП.
