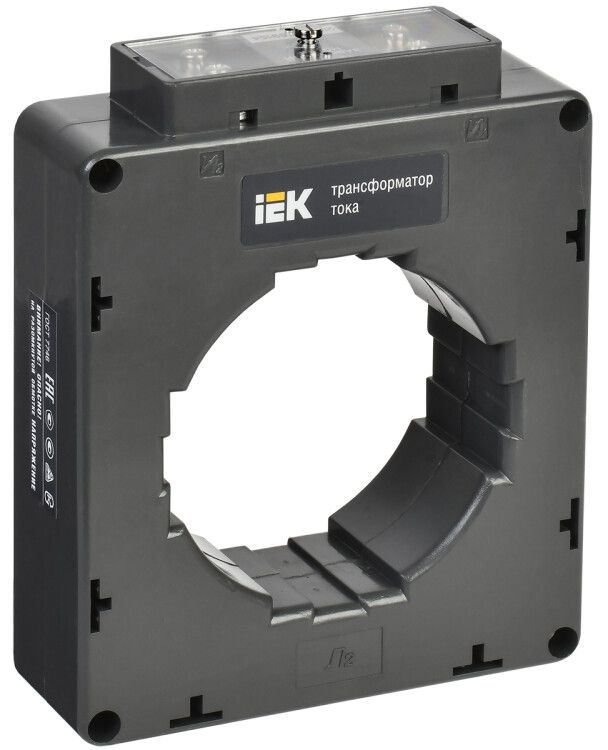

Трансформатор тока ТТИ-85 800/5А кл. точн. 0.5S 15В.А IEK ITT50-3-15-800

Трансформатор тока ТТИ-85 800/5А 15ВА класс 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt50-3-15-800 соответствует модели с катушечной конструкцией и штекерным подключением, что обеспечивает надёжную работу в промышленных системах.

Назначение и область применения

Трансформатор тока ТТИ-85 800/5А 15ВА класс 0,5S используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 800 А) в безопасный уровень 5 А, который можно подключить к счётчикам, реле защиты, контроллерам и другим измерительным приборам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станках, конвейерах, насосных станциях и в системах АСУ ТП.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный рабочий ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую можно подключить ко вторичной цепи без потери точности;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые нагрузки (особенно важно для учёта при низких токах);
• Рабочее напряжение: 660 В - допустимое напряжение изоляции первичной цепи;
• Диаметр отверстия: 82 мм - позволяет протянуть через него одножильный или многожильный проводник сечением до ~50 мм2;
• Высота проёма: 85,5 мм, ширина проёма: 82,5 мм - габариты для монтажа в щитах и шкафах;
• Вторичное подключение: штекерный разъём - удобный и быстрый способ подключения без пайки или болтовых зажимов;
• Фактор ограничения перенапряжения FS 5 - предохраняет вторичную цепь от повреждений при КЗ на первичной стороне;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в промышленных условиях;
• Исполнение: катушечный трансформатор тока - однообмоточная конструкция с замкнутым магнитопроводом, обеспечивающая стабильность параметров;
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям при установленном состоянии;
• Сертификация: есть - соответствует ГОСТ 7746, имеет свидетельство об утверждении типа средств измерений №28139-12 и внесён в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-85 800/5А 15ВА класс 0,5S монтируется на шину или кабель без разрыва цепи благодаря наличию окна. Подключение вторичной цепи осуществляется через штекер - достаточно вставить кабель с подходящими контактами. Убедитесь, что внешний диаметр провода не превышает 82 мм. Для правильной работы вторичная цепь должна быть замкнута - нельзя оставлять её разомкнутой во время работы системы. Штекерный разъём совместим с большинством современных измерительных приборов и реле, использующих стандартизованные клеммы 5 А.

Безопасность и стандарты

Трансформатор тока ТТИ-85 800/5А 15ВА класс 0,5S соответствует ГОСТ 7746 и внесён в Госреестр средств измерений (№28139-12), что делает его законным для использования в коммерческом учёте. Защита от прикосновения и фактор ограничения перенапряжения FS 5 снижают риск поражения током и повреждения оборудования при аварийных режимах. Сертифицирован для работы в сетях до 660 В переменного тока.

Преимущества

• Высокая точность класса 0,5S - идеально подходит для учёта при любых уровнях нагрузки, включая минимальные;
• Штекерное подключение - экономит время при монтаже и обслуживании;
• Конструкция с окном - позволяет устанавливать без демонтажа кабеля;
• Долгий срок службы - 25 лет при соблюдении условий эксплуатации;
• Подтверждённое качество - награда “Лучшее электрооборудование-2005” и официальная сертификация.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током;
• Вторичная цепь обязательно должна быть замкнута; разрыв вызывает опасное перенапряжение и повреждение изоляции;
• Максимальная нагрузка - 15 ВА; превышение приведёт к увеличению погрешности и возможному перегреву;
• Не предназначен для установки вне закрытых щитов - требует защиты от механических воздействий и агрессивной среды;
• Не рекомендован для использования в местах с частыми импульсными перегрузками без дополнительной защиты.

Примеры использования

• Установка на вводе в жилой дом или офис для коммерческого учёта электроэнергии;
• Подключение к цифровому счётчику в распределительном щите промышленного предприятия;
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя;
• Использование в качестве датчика тока в релейной защите для отключения при перегрузке.

Практические советы

• Перед монтажом проверьте, чтобы проводник помещался в отверстие диаметром 82 мм - слишком толстый кабель не пройдёт;
• Обязательно используйте кабель с штекером, соответствующим типу разъёма на ТТИ-85 - не адаптируйте самодельные соединения;
• При замене или тестировании всегда отключайте питание и замкните вторичную цепь перед отсоединением прибора;
• Для точного учёта выбирайте трансформатор с запасом по мощности - если планируете подключать несколько приборов, суммарная нагрузка не должна превышать 15 ВА;
• Проверяйте соответствие класса точности 0,5S требованиям вашего договора с Энергонадзором - некоторые регионы требуют именно этот класс для коммерческого учёта.
