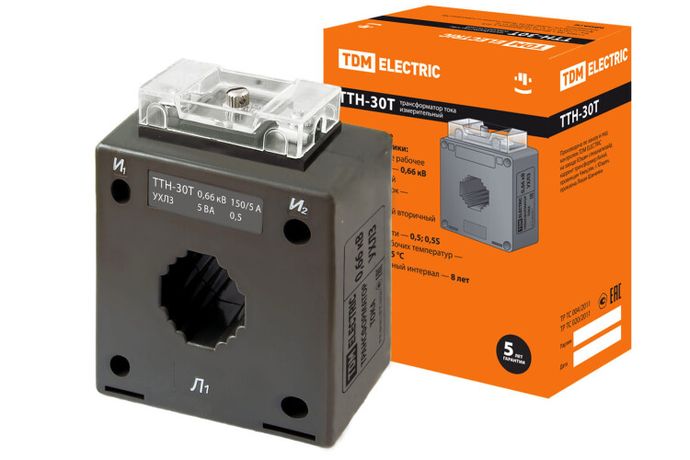

Трансформатор тока ТТН 30T/150/5- 5VA/0,5-Р | SQ1101-1066 TDM

Измерительный трансформатор тока ТТН 30T/150/5- 5VA/0,5-Р от TDM ELECTRIC предназначен для преобразования высоких токов до 150 А в безопасный вторичный сигнал 5 А, который используется в системах учёта электроэнергии и автоматизации. Его компактная конструкция и защита от прикосновений делают его надёжным решением для установки в распределительных щитах.

Назначение и область применения

Трансформатор тока ТТН 30T/150/5- 5VA/0,5-Р применяется в цепях измерения и защиты, где требуется точно фиксировать потребление электроэнергии. Он подключается последовательно к проводнику с током до 150 А и передаёт уменьшенную копию этого тока на счётчики, реле защиты, контроллеры и другие измерительные устройства. Подходит для использования в промышленных щитах, на участках питания двигателей, конвейеров, насосов и других нагрузок средней мощности.

Технические характеристики

• Первичный номинальный ток: 150 А
• Вторичный номинальный ток: 5 А
• Класс точности: 0,5 — обеспечивает погрешность не более ±0,5% в рабочем диапазоне
• Габариты проёма: 28 мм в диаметре, 30,5 × 30,5 мм в сечении — позволяет пропустить одножильный провод до 25 мм²
• Вторичное подключение: винтовые зажимы — удобны для многократного подключения и отключения
• Мощность вторичной обмотки: 5 VA — достаточна для большинства современных счётчиков и реле
• Фактор ограничения перенапряжения (FS): 5 — способен выдерживать кратковременные перегрузки тока до 5×номинала без повреждения
• Корпус: негорючий самозатухающий пластик — соответствует требованиям пожарной безопасности
• Защита от прикосновения: да — предотвращает случайный контакт с токоведущими частями
• Метод установки: на защёлках — монтаж без инструментов, легко фиксируется на шине DIN
• Межповерочный интервал: 16 лет — снижает затраты на обслуживание

Совместимость и монтаж

ТТН 30T/150/5- 5VA/0,5-Р совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, токоизмерительные клещи, реле перегрузки, системы АСКУЭ. Устанавливается на шину DIN 35 мм с помощью защёлок — достаточно вставить корпус в направляющие и зафиксировать щелчком. Первичный провод пропускается через центральное отверстие; он не разрезается, что исключает необходимость отключения линии. Для правильной работы важно соблюдать полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора.

Безопасность и стандарты

Трансформатор тока ТТН 30T/150/5- 5VA/0,5-Р внесён в Государственный реестр средств измерений РФ, что подтверждает его соответствие метрологическим нормам. Корпус выполнен из материала, не поддерживающего горение, и имеет степень защиты от прикосновения — это гарантирует безопасность при работе вблизи токоведущих элементов. Применяется в соответствии с ГОСТ Р 54943-2012 и IEC 61869-2.

Преимущества

• Высокая точность класса 0,5 — идеально для коммерческого учёта электроэнергии
• Межповерочный интервал 16 лет — минимум техобслуживания
• Установка на защёлках — быстрый монтаж и замена без демонтажа проводов
• Закрытая конструкция с защитой от прикосновения — безопасность для персонала
• Стандартный выход 5 А — совместим с широким спектром оборудования
• Надёжная изоляция и термостойкий материал — долгий срок службы даже в условиях повышенной температуры

Ограничения применения

• Не предназначена для постоянной работы при токах выше 150 А — возможен перегрев и потеря точности
• Не следует использовать в цепях переменного тока с частотой ниже 45 Гц или выше 65 Гц — указано только для 50 Гц
• Вторичная цепь должна быть всегда замкнута — разрыв цепи при наличии тока в первичной обмотке вызывает опасное напряжение
• Не рекомендуется применять в помещениях с уровнем запылённости выше IP54 — хотя корпус защищён, внешние условия могут влиять на контакты
• Подходит только для однофазных и трёхфазных сетей с синусоидальной формой тока — не работает с импульсными или несинусоидальными нагрузками без коррекции

Примеры использования

• Установка в распределительном щите промышленного цеха для подключения счётчика учёта энергии двигателя 110 кВт
• Интеграция в систему АСКУЭ на объекте ЖКХ для контроля расхода электроэнергии по этажам
• Подключение к реле перегрузки на конвейере для защиты от аварийных токов
• Использование в качестве датчика тока в системе управления технологическими процессами (АСУ ТП)

Практические советы

• При монтаже убедитесь, что проводник полностью прошёл через центр отверстия — смещение влияет на точность
• Выбирайте сечение провода так, чтобы он свободно проходил в отверстие 28 мм — максимальный диаметр жилы — около 6–7 мм
• Проверьте целостность вторичной цепи перед включением: используйте тестер на замыкание между S1 и S2
• При использовании нескольких трансформаторов в одной системе — следите за одинаковым направлением намотки (S1/S2) во всех устройствах
• Для длительной эксплуатации в условиях вибраций — дополнительно закрепите корпус хомутом или герметиком на основе силикона
• ТТН 30T/150/5- 5VA/0,5-Р от TDM ELECTRIC — проверенное решение для проектов, требующих точности и долговечности без лишних затрат
