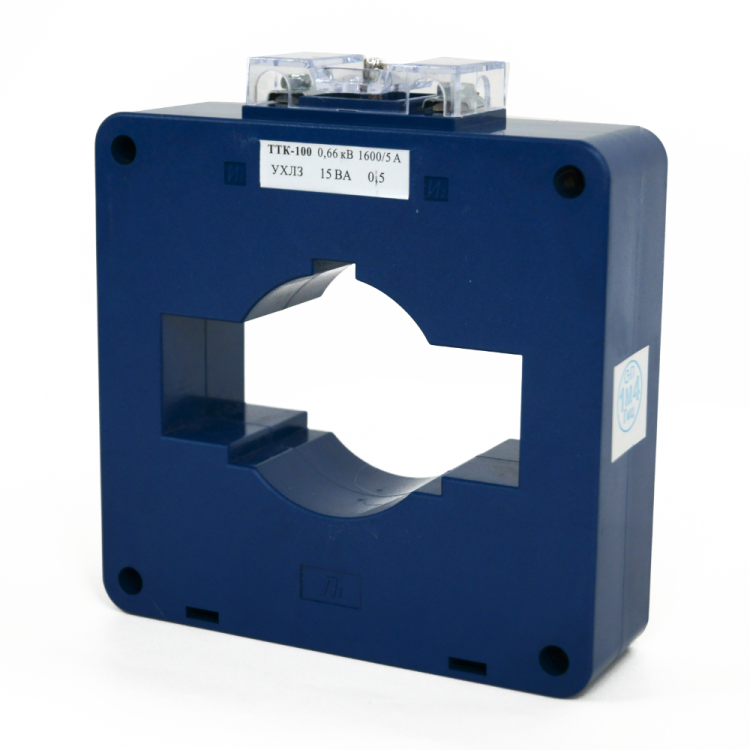

Трансформатор тока ТТК-100 1200/5А кл. точн. 0.5S 15В.А измерительный УХЛ3 КЭАЗ 239706

Трансформатор тока измерительный ТТК-100-1200/5А-15ВА-0,5S-УХЛ3 - устройство для точного измерения переменного тока до 1200 А в цепях напряжением до 1000 В. Применяется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Произведён КЭАЗ в серии ИТТ, артикул 239706.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-1200/5А-15ВА-0,5S-УХЛ3 преобразует высокий первичный ток (1200 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счётчиков, амперметров, реле защиты. Подходит для установки в распределительных устройствах, щитах автоматики, на вводах силовых трансформаторов и в цепях с большими токами - например, на станках, конвейерах, в системах УЗО и АВР.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала);
• Номинальная мощность: 15 В·А - максимальная допустимая нагрузка на вторичную обмотку; превышение вызывает искажения показаний;
• Напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 1 кВ;
• Частота: 50 Гц - предназначен для сетей промышленного переменного тока в России и странах СНГ;
• Диаметр отверстия: 62 мм - позволяет протянуть через него одножильный или многожильный проводник соответствующего сечения;
• Количество вторичных обмоток: одна - не поддерживает несколько цепей измерения или защиты одновременно;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылению в закрытых помещениях;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не герметична; требует установки внутри корпуса или шкафа;
• Подключение вторичной обмотки: винтовое - надёжное, но требует правильного затягивания контактов;
• Фактор ограничения перенапряжения: FS 10 - при аварийных токах (например, КЗ) трансформатор выдерживает перегрузку до 10× номинала без повреждения;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жестко к поверхности с помощью болтов или кронштейнов;
• Монтажное исполнение: с окном - проходной тип, не требует разрывания цепи при установке.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-100-1200/5А-15ВА-0,5S-УХЛ3 совместим с любыми приборами, рассчитанными на входной ток 5 А. Для монтажа:

• Не требуется размыкание основной цепи - провод пропускается через окно 62 мм;
• Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора;
• Вторичная цепь НИКОГДА не должна быть разомкнутой во время работы - это вызовет опасное перенапряжение на обмотке;
• Затягивайте винты вторичного подключения усилием 0,8–1,2 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредить контакт;
• Устанавливайте только в сухих, хорошо вентилируемых шкафах - IP20 не защищает от брызг и пыли вне корпуса.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - требования к измерительным трансформаторам тока в РФ;
• Имеет сертификат соответствия - подтверждает соответствие нормам безопасности и качества;
• Защита от прикосновения - предотвращает случайный контакт с токоведущими элементами при установленном состоянии;
• При работе с током выше 100 А рекомендуется использовать средства индивидуальной защиты и выполнять работы при отключенном питании.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии;
• Увеличенный диапазон измерения благодаря фактору FS 10 - устойчив к импульсным перегрузкам;
• Проходная конструкция - быстрая замена без демонтажа кабеля;
• Климатическое исполнение УХЛ3 - надёжная работа в условиях холодных и влажных помещений;
• Прочные винтовые зажимы - долговечное соединение даже при вибрациях.

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц;
• Нельзя использовать при нагрузке свыше 15 В·А - приведёт к увеличению погрешности и перегреву;
• Не предназначена для открытого монтажа - IP20 требует внутренней установки в шкафу;
• Один канал измерения - нельзя подключить два прибора без делителя нагрузки или вторичной обмотки;
• Не подходит для токов ниже 10 А - точность снижается, так как класс 0.5S оптимизирован для средних и больших нагрузок.

Примеры использования

• Установка на вводе в промышленный щит управления с током 1000–1200 А;
• Подключение к трёхфазному счётчику энергии через три таких трансформатора (по одному на каждую фазу);
• Интеграция в системы релейной защиты двигателей - для отключения при перегрузке;
• Контроль тока в системах автоматического регулирования мощности на заводах.

Практические советы

• Выбирая место установки, проверьте, что проводник имеет внешний диаметр меньше 62 мм - иначе не войдёт в окно;
• При использовании нескольких трансформаторов в одной системе - используйте одинаковые модели и партии для равномерной погрешности;
• Проверяйте целостность вторичной цепи перед включением питания - разомкнутый контур опасен!
• При замене старого трансформатора - сравните класс точности и мощность: замена на менее точный аналог (например, 1,0 вместо 0,5S) нарушит учёт энергии;
• Для длительной эксплуатации - периодически осматривайте винтовые соединения на предмет ослабления и нагрева.
