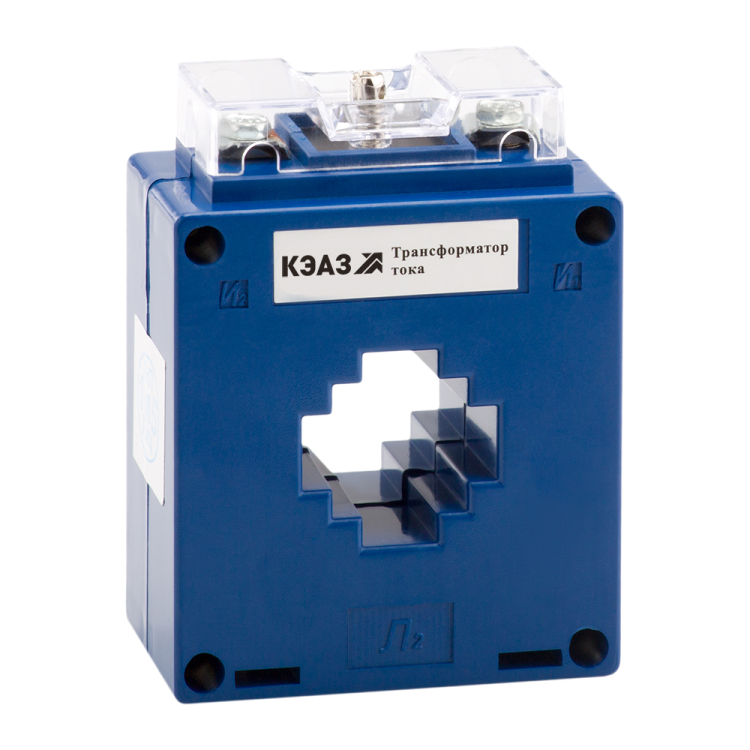

Трансформатор тока ТТК-30 250/5А кл. точн. 0.5S 5В.А измерительный УХЛ3 КЭАЗ 219650

Трансформатор тока ТТК-30 250/5А 5ВА класс точности 0.5S от КЭАЗ предназначен для измерения переменного тока в цепях до 1000 В. Этот прибор обеспечивает высокую точность передачи сигнала на счетчики и устройства защиты, особенно в условиях промышленного оборудования с колебаниями нагрузки. Артикул 219650 соответствует модели из серии ИТТ.

Назначение и область применения

Трансформатор тока ТТК-30 250/5А 5ВА используется для измерения и контроля тока в однофазных сетях переменного тока частотой 50 Гц. Он преобразует большой первичный ток (250 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам энергии, реле защиты, аналитическим устройствам. Применяется в распределительных щитах, на станциях автоматизации, в системах учета электроэнергии на предприятиях. Подходит для установки в шкафах управления, на монтажных платах внутри аппаратных комнат.

Технические характеристики

• Номинальный первичный ток: 250 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала); подходит для точного учета энергии даже при слабых нагрузках
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности
• Напряжение изоляции: 1000 В - допустимо использование в сетях до 1 кВ
• Частота: 50 Гц - оптимизирован для стандартной сети РФ и стран СНГ
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запыленности в закрытых помещениях
• Габариты: 25×12×98 мм - компактный размер для плотной компоновки в щитах
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в герметичных корпусах
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10-кратного значения без повреждения
• Подключение вторичной обмотки: винтовые зажимы - надежное и проверенное соединение для проводов сечением до 2,5 мм2
• Монтаж: на монтажную плату - крепится через отверстия в корпусе, не требует специальных держателей

Совместимость и монтаж

Трансформатор тока ТТК-30 250/5А имеет оконную конструкцию - провод первичной цепи проходит сквозь центральное отверстие. Это позволяет устанавливать его без разрыва силовой линии: достаточно отвести проводник и продеть его через трансформатор. Монтаж выполняется на печатную плату или жесткий основание с помощью двух крепежных отверстий. Обязательно соблюдайте посадочное расстояние между отверстиями - оно соответствует габаритам 25×98 мм. Вторичная цепь должна быть замкнута во время работы - разрыв цепи может вызвать опасное напряжение на выводах. Для подключения используйте медные провода с изоляцией, рассчитанной на 1000 В.

Безопасность и стандарты

Трансформатор тока ТТК-30 сертифицирован и соответствует требованиям ГОСТ 7746. Конструкция предусматривает защиту от прикосновения - внешние части не доступны для случайного контакта. Наличие фактора FS 10 снижает риск пробоя изоляции при аварийных перегрузках. Работает в соответствии с нормами безопасности для электромонтажных работ в помещениях категории УХЛ3. Не применяйте в открытых, сырых или взрывоопасных средах - степень защиты IP20 не обеспечивает защиту от воды и пыли.

Преимущества

• Высокая точность класса 0.5S - идеален для коммерческого учета электроэнергии, где важна минимальная погрешность даже при малых нагрузках
• Компактные размеры - легко помещается в ограниченном пространстве щита
• Винтовое подключение - долговечное и удобное для обслуживания
• Сертифицированное исполнение - соответствие ГОСТ и наличие сертификата снижают риски при проверках
• Устойчивость к климатическим условиям УХЛ3 - надежная работа в холодных и влажных производственных помещениях

Ограничения применения

• Не предназначена для постоянной работы при токах выше 250 А - превышение может привести к перегреву и выходу из строя
• Запрещено использовать при разомкнутой вторичной цепи - это создает высокое напряжение на выводах, опасное для персонала и оборудования
• IP20 не защищает от брызг, пыли и влаги - требуется установка в закрытом щите с уровнем защиты не ниже IP54
• Не подходит для трехфазных систем - модель одноканальная, для трех фаз нужны три отдельных трансформатора
• Не рекомендовано применение вне диапазона температур −40…+40 C - экстремальные значения нарушают точность и срок службы

Примеры использования

• Установка в распределительном щите промышленного цеха для подключения электросчетчика
• Интеграция в систему автоматического управления насосной станцией для контроля потребления тока
• Монтаж в щите освещения торгового центра для точного учета расхода энергии
• Использование в системах SCADA для сбора данных о нагрузке на линии

Практические советы

• При монтаже убедитесь, что провод первичной цепи расположен строго по центру окна трансформатора - смещение увеличивает погрешность
• Обязательно проверьте целостность вторичной цепи перед включением питания - используйте тестер на замыкание
• Выбирайте нагрузку на вторичной стороне не более 5 В·А - превышение вызывает искажение показаний
• Для длительной эксплуатации в условиях повышенной влажности дополнительно герметизируйте место входа проводов
• При замене трансформатора тока ТТК-30 250/5А сохраняйте полярность подключения - пометки “K1” и “K2” должны совпадать с маркировкой прибора
