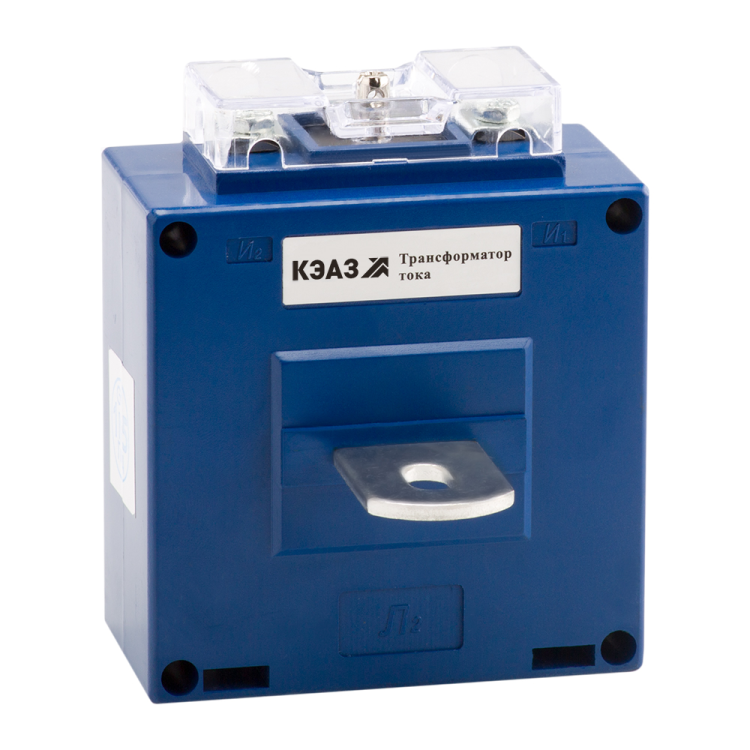

Трансформатор тока ТТК-А 1000/5А кл. точн. 0.5 5В.А измерительный УХЛ3 КЭАЗ 219601

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0,5-УХЛ3 - устройство для точного измерения переменного тока до 1000 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, серийно выпускается в рамках линейки ИТТ, артикул 219601.

Назначение и область применения

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0,5-УХЛ3 предназначен для преобразования больших значений тока (до 1000 А) в безопасную величину 5 А, подходящую для подключения измерительных приборов: счетчиков, амперметров, реле защиты, автоматических выключателей. Устройство используется в распределительных щитах, на подстанциях, в цепях питания крупного оборудования - например, двигателей, нагревательных установок, конвейеров. Подходит для систем энергоучёта и аварийной защиты в условиях умеренного и холодного климата.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не превышает +-0,5 % в пределах номинальной нагрузки;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Род тока: переменный (AC), частота 50 Гц - работает только в сетях промышленной частоты;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепями;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не предназначена для открытых площадок;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Высота: 104 мм - габариты устройства для правильного размещения в щите;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение;
• Монтаж: с шиной, на монтажную плату - устанавливается вокруг проходящего провода или шины без её разрыва;
• Диаметр отверстия: 0 мм - устройство не имеет проходного отверстия, монтируется на жестко закреплённую шину;
• Сертифицирован по ГОСТ 7746 - соответствует требованиям российского стандарта на измерительные трансформаторы тока.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0,5-УХЛ3 устанавливается на уже смонтированную шину сечением, соответствующим номинальному току 1000 А. Монтаж выполняется через специальные крепления на корпусе - устройство фиксируется на монтажной плате или внутри распределительного щита. Вторичная обмотка подключается к приборам через винтовые зажимы. Обязательно соблюдать полярность: выводы S1 и S2 должны быть подключены правильно, иначе показания будут неверными. Нагрузка на вторичной стороне не должна превышать 5 В·А - подключайте только измерительные приборы с малым внутренним сопротивлением (например, токоизмерительные катушки, цифровые счётчики). Не замыкайте вторичную обмотку на холостом ходу - это опасно!

Безопасность и стандарты

Трансформатор тока измерительный ТТК-А-1000/5А-5ВА-0,5-УХЛ3 выполнен с защитой от прикосновения и соответствует ГОСТ 7746. Его конструкция исключает доступ к токоведущим элементам при установленном положении. Степень защиты IP20 обеспечивает безопасность в помещениях, но не защищает от брызг воды или пыли. Для работы в сырых или пыльных средах требуется дополнительная защита - например, герметичный кожух. Сертификат подтверждает соответствие нормам безопасности и точности измерений.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта электроэнергии;
• Устойчивость к перегрузкам (FS 10) - снижает риск выхода из строя при пусковых токах;
• Климатическое исполнение УХЛ3 - надёжна в суровых условиях, включая холодные склады и неотапливаемые помещения;
• Винтовое подключение - долговечное, легко обслуживается;
• Производитель КЭАЗ - известный российский бренд с проверенной качеством продукции в промышленной сфере.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Запрещено использовать при нагрузке выше 5 В·А - вызывает увеличение погрешности и перегрев;
• Не предназначена для установки вне помещений - IP20 не защищает от влаги и осадков;
• Отсутствует проходное отверстие - нельзя одеть на кабель, только на жёсткую шину;
• Не рекомендуется применять в цепях с высокими гармоническими искажениями - класс точности 0,5 действителен только при синусоидальном токе.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для подключения счётчика электроэнергии;
• Интеграция в систему защиты двигателя 800–1000 кВт - передача сигнала тока на реле перегрузки;
• Контроль тока в цепи печи сопротивления или сварочного аппарата;
• Автоматизация технологической линии - сбор данных о потреблении тока для SCADA-систем.

Практические советы

• Выбирая место монтажа, убедитесь, что шина плотно прилегает к контактной поверхности трансформатора - плохой контакт увеличивает погрешность;
• Проверьте сечение шины: она должна выдерживать 1000 А без перегрева - обычно это медная шина 100–120 мм2;
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы - обязательно замкните её через тестовый блок или нагрузку;
• При замене или обслуживании отключите питание и используйте изолирующие средства - даже при отключенном оборудовании возможна индукция;
• Для точного учёта выбирайте приборы с номинальной мощностью не более 4–4,5 В·А - остаётся запас для надёжности.
