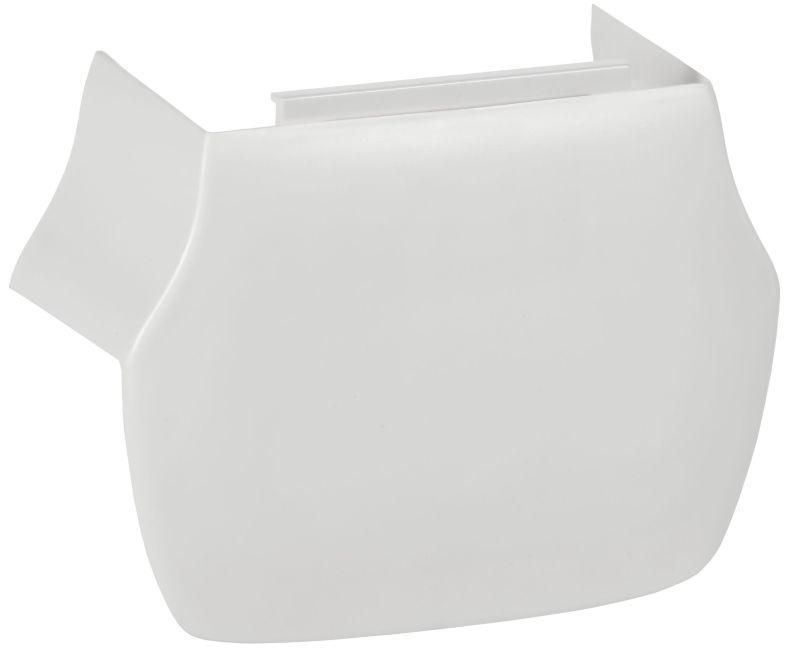

Тройник 85x50 мм METRA | 638024 Legrand

Тройник Т-образный для кабель-каналов 85x50 мм от Legrand и IEK (артикул 638024) предназначен для создания Т-образного ответвления в системе кабель-каналов того же сечения. Изделие из ПВХ с самоклеющимся основанием обеспечивает надёжное и эстетичное соединение без необходимости сверления.

Назначение и область применения

Тройник Т-образный для кабель-каналов 85x50 мм используется для организации ответвлений в линейной трассе кабель-каналов. Подходит для прокладки силовых и слаботочных проводов в офисах, производственных помещениях, жилых зданиях. Применяется там, где требуется изменить направление трассы под углом 90°, сохранив целостность канала и доступ к проводам.

Технические характеристики

• Тип изделия: Ответвитель Т-образный
• Материал: Поливинилхлорид (ПВХ) - устойчив к воздействию влаги и химикатов
• Габариты: соответствует кабель-каналу 85×50 мм
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, не герметичен
• Цвет: Чисто-белый - совместим с большинством интерьеров
• Крепление: Самоклеющееся основание - монтаж на клей
• Конструкция: состоит из основания и крышки; крышка фиксируется вставкой внутрь
• Симметричность: да - можно использовать в любом направлении
• Содержание галогенов: да - при горении выделяются токсичные вещества, не рекомендуется для мест с высокими требованиями к пожаробезопасности

Совместимость и монтаж

Тройник Т-образный для кабель-каналов 85x50 мм совместим с кабель-каналами того же сечения (85×50 мм) от Legrand, IEK и других производителей, если они имеют аналогичные габариты. Монтаж выполняется в два этапа:

1. Очистите поверхность кабель-канала от пыли и грязи. Удалите плёнку с самоклеющегося основания тройника.
2. Плотно прижмите тройник к стенке канала, убедитесь, что он полностью прилегает. После этого вставьте крышку внутрь корпуса до щелчка - она фиксируется механически.

Не требует инструментов. Клей рассчитан на постоянную нагрузку, но не предназначен для влажных помещений с постоянным контактом воды.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внутреннего монтажа. Степень защиты IP40 допускает использование в сухих помещениях. Наличие галогенов в ПВХ делает его непригодным для установки в местах с повышенными требованиями к дымо- и газообразованию при возгорании - например, в метро, больницах, лифтовых шахтах.

Преимущества

• Удобство монтажа - не нужен инструмент, достаточно приклеить и защёлкнуть крышку
• Эстетика - скрывает места реза, сохраняет единый цвет всей системы
• Симметричная форма - можно устанавливать в любую сторону без ориентации
• Совместимость с популярными сериями Metra - легко заменить или расширить существующую трассу

Ограничения применения

• Не предназначена для наружной установки - материал ПВХ не устойчив к УФ-излучению
• Не применяется во взрывоопасных средах
• Запрещено использовать в помещениях с температурой выше +50 C
• Не подходит для влажных и сырых помещений (ванная, бассейн, подвалы) - клей теряет адгезию, IP40 недостаточен
• Не рекомендуется в местах с возможностью механического повреждения - например, в проходах с интенсивным движением оборудования

Примеры использования

• Подключение питания к станку от основной линии кабель-канала в цеху
• Разветвление слаботочных сетей (LAN, CCTV) в офисном пространстве
• Обход препятствий (дверных косяков, труб) путём перенаправления трассы
• Добавление розетки или выключателя в уже смонтированную линию

Практические советы

• Перед монтажом проверьте точное соответствие сечения кабель-канала - даже небольшая разница (+-1–2 мм) может помешать плотному соединению
• Не используйте тройник для изменения направления внутри одного уровня - лучше применить угол 90°, если есть необходимость повернуть трассу
• Если канал заполнен на 70% и более, перед установкой тройника временно освободите часть проводов - иначе крышка не защёлкнется
• Для долговечности клеевого соединения не монтируйте изделие на пыльную, масляную или влажную поверхность
• Артикул 638024 - единственный вариант для кабель-каналов 85×50 мм в серии Metra. Альтернативы от других брендов могут отличаться по форме крепления.
