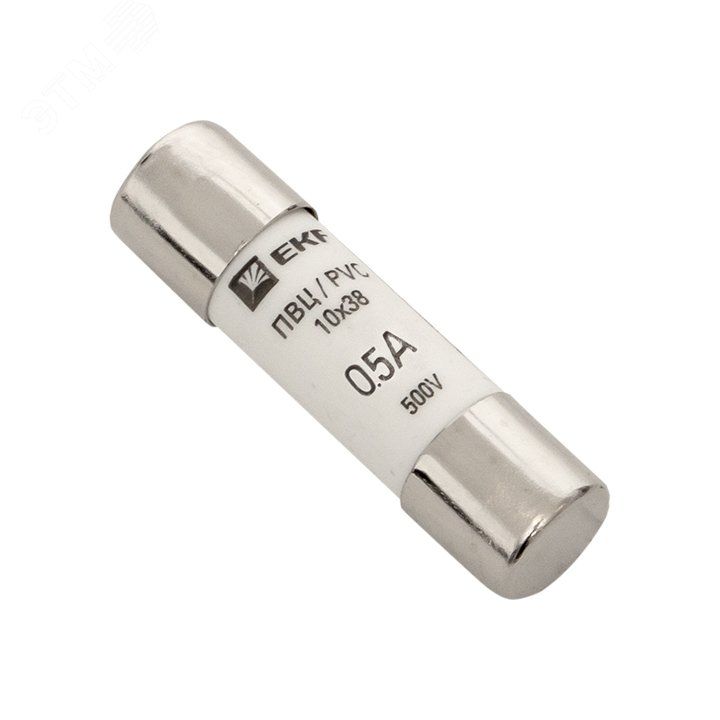

Плавкая вставка цилиндрическая ПВЦ (10х38) 0,5А | pvc-10x38-0,5 EKF

Плавкая вставка цилиндрическая ПВЦ 10х38 0,5А от EKF предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Эта модель используется в распределительных щитах, на промышленном оборудовании и в системах с переменным током частотой 50 Гц.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 10х38 0,5А - это одноразовый защитный элемент, который автоматически размыкает цепь при превышении допустимого тока. Она применяется для защиты кабельных линий, двигателей, преобразователей частоты, освещения и другого оборудования, работающего от сети 220 В. Подходит для установки в распределительных панелях ЩО-70, вводно-распределительных устройствах ВРУ и шкафах ШРС.

Технические характеристики

• Номинальный ток: 0,5 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 220 В - рабочее напряжение сети переменного тока;
• Габариты: 10×38 мм - стандартизированный размер, совпадающий с типичными держателями плавких вставок;
• Тип тока: переменный (AC), частота 50 Гц - оптимальна для сетей России и стран СНГ;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: gL/gG - универсальная защита кабелей и оборудования от перегрузок и КЗ;
• Характеристика расцепления: C - средняя времятоковая характеристика, подходит для нагрузок с умеренным пуском (например, двигатели малой мощности);
• Степень защиты IP00 - вставка не имеет собственной изоляции; требует установки в защищённый корпус или держатель;
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Количество полюсов: 1 - однофазная защита;
• Гарантийный срок: 84 месяца - длительный период хранения и эксплуатации при правильных условиях.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 10х38 0,5А устанавливается исключительно в специализированные держатели типа “на аппарат” - то есть в патроны, рассчитанные на габариты 10×38 мм. Совместима со всеми стандартными держателями, соответствующими ГОСТ Р МЭК 60269-1-2010. Нельзя использовать вручную или без физической фиксации - риск возникновения дуги и повреждений высок.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60269-1-2010, что гарантирует соответствие международным нормам безопасности. Отключение происходит без взрывов, выбросов горящего металла и распространения пламени. Для обеспечения безопасности необходимо всегда применять её в сочетании с надлежаще закрывающимися держателями и в помещениях с доступом только для обслуживающего персонала.

Преимущества

• Высокая отключающая способность (50 кА) позволяет эффективно работать даже при серьёзных аварийных режимах;
• Категория gL/gG обеспечивает широкую зону защиты - от слабых перегрузок до больших КЗ;
• Материалы и технология производства обеспечивают долговечность и стабильность работы в течение всего срока службы;
• Форм-фактор 10×38 мм - самый распространённый в промышленных и жилых объектах, легко найти замену.

Ограничения применения

• Не постоянный ток (DC) - только для AC 50 Гц;
• IP00 - нельзя устанавливать открытой, обязательно требуется герметичный или закрытый держатель;
• Не рекомендовано для защиты устройств с очень высоким пусковым током (например, крупные компрессоры или насосы) - лучше выбрать более медленные категории (D);
• Не подходит для многократного восстановления - после срабатывания заменяется полностью.

Примеры использования

• Защита светильников и группового освещения в офисах и производственных цехах;
• Обеспечение безопасности маломощных насосов, вентиляторов и контроллеров в системах автоматизации;
• Дополнительная защита входных линий в распределительных щитах ЩО-70;
• Подключение к модульным автоматическим выключателям в качестве вторичной защиты.

Практические советы

• Выбирая плавкую вставку цилиндрическую ПВЦ 10х38 0,5А, проверьте, чтобы держатель имел точно такие же габариты - 10×38 мм. Недостаточно просто указать “10×38”, важно сверить форму контактов и глубину посадки;
• Никогда не используйте вставку с большим номиналом вместо 0,5 А - это создаёт опасность перегрева проводки;
• При замене вставки отключите питание, проверьте отсутствие напряжения тестером и убедитесь, что новый элемент имеет ту же маркировку и сертификат;
• Храните запасные вставки EKF в сухом месте, избегая механических воздействий - они чувствительны к трещинам и деформациям корпуса;
• Если вставка перегорела несколько раз за короткий срок - ищите причину: возможна неисправность самого оборудования или некорректный подбор защиты.
