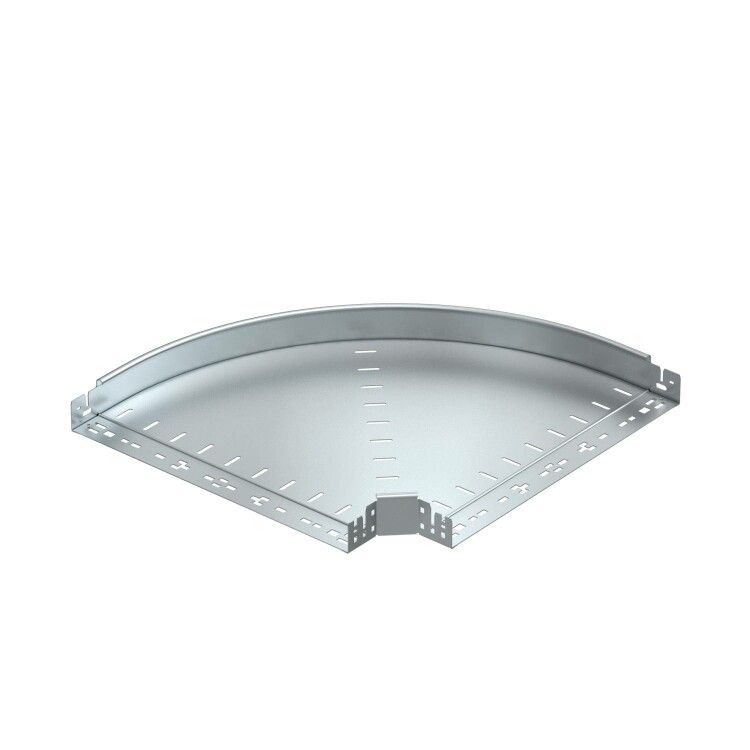

Угловая секция 90° 60x500 (RBM 90 650 FS) | 6041140 OBO Bettermann

Угловая секция 90 градусов 60x500 мм от OBO BETTERMANN - элемент системы кабельной проводки, предназначенный для изменения направления трассы на 90° между горизонтальными участками кабельных лотков высотой 60 мм. Артикул RBM 90 650 FS обеспечивает надёжный и быстрый монтаж благодаря интегрированному соединителю.

Назначение и область применения

Угловая секция 90 градусов 60x500 мм используется для формирования поворотов в кабельных трассах, где необходимо изменить направление лотка под прямым углом. Подходит для всех типов кабельных лотков с высотой боковой стенки 60 мм. Применяется в промышленных объектах, цехах, распределительных щитах, на транспорте и в энергетике - там, где требуется организовать компактную и защищённую прокладку кабелей.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точные перепады направления трассы
• Размеры: 60 мм (высота) × 500 мм (ширина) - соответствует стандартным лоткам с высотой стенки 60 мм
• Материал: сталь с цинковым покрытием - обеспечивает устойчивость к коррозии и долгий срок службы
• Толщина материала: 1,25 мм - достаточна для механической прочности при нагрузках и монтаже
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных крепёжных элементов
• Артикул: RBM 90 650 FS - совпадает с серийным обозначением OBO BETTERMANN

Совместимость и монтаж

Угловая секция 90 градусов 60x500 мм совместима с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 60 мм. Интегрированный соединитель позволяет фиксировать секцию напрямую к лоткам без болтов, шпилек или хомутов - достаточно совместить кромки и защёлкнуть замок. Монтаж выполняется вручную, без инструментов. Убедитесь, что лотки точно выровнены по плоскости перед соединением - искривление может нарушить герметичность и жесткость соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Цинковое покрытие обеспечивает антикоррозийную защиту в соответствии с нормами DIN EN ISO 1461. Серия RBM 90 650 FS прошла испытания на механическую устойчивость и совместимость с другими элементами системы OBO BETTERMANN.

Преимущества

• Экономия времени: отсутствие необходимости использовать дополнительные крепежи
• Надёжность: цельнометаллическая конструкция снижает риск деформации при нагрузке
• Лёгкий монтаж: можно собирать даже в труднодоступных местах без инструментов
• Совместимость: часть единой системы OBO BETTERMANN - легко масштабируется и дополняется

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных переходов
• Не рекомендуется применять в условиях постоянного воздействия открытых химических сред (например, кислотных паров)
• Не подходит для лотков с высотой стенки менее или более 60 мм - возможен зазор или перекос
• Не является водонепроницаемым элементом - требует дополнительной защиты при использовании во влажных помещениях без герметизации стыков

Примеры использования

• Переход с горизонтального лотка на вертикальную стойку в цехе с конвейерной линией
• Обход препятствий (колонн, трубопроводов) в распределительных щитах
• Формирование контура прокладки кабелей вокруг оборудования в автоматизированных линиях
• Сборка многоуровневых кабельных трасс в серверных и телекоммуникационных помещениях

Практические советы

• Перед установкой проверьте, чтобы все лотки были одного типа и одинаковой высоты - особенно важно при смешанном использовании изделий разных партий
• При сборке длинных трасс используйте несколько угловых секций 90 градусов 60x500 мм равномерно - избегайте слишком длинных прямых участков между поворотами
• Если трасса будет находиться в помещении с повышенной влажностью, дополнительно запечатайте стыки силиконовым герметиком, совместимым с металлом
• Артикул RBM 90 650 FS - всегда указывайте его при заказе запчастей, чтобы избежать несовместимости с другими элементами системы OBO BETTERMANN
