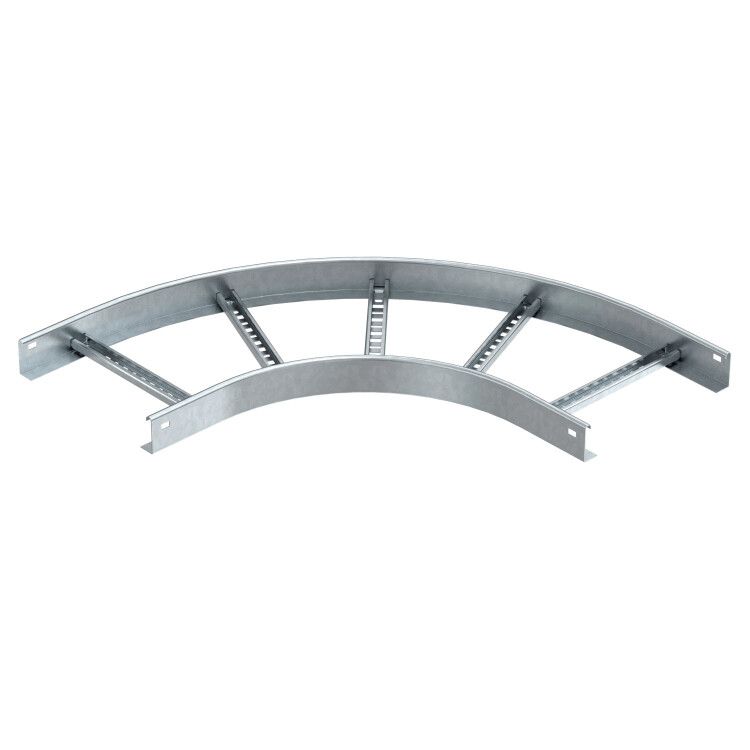

Угловая секция 90° (LB 90 630 R3 FT) | 6225064 OBO Bettermann

Секция угловая 90 градусов для кабельного лотка лестничного типа, радиус изгиба 300 мм от OBO BETTERMANN (арт. 6225064, lb 90 630 r3 ft) предназначена для изменения направления трассы кабельной системы под прямым углом с сохранением целостности проводки и удобства прокладки.

Назначение и область применения

Эта угловая секция используется для поворота кабельного лотка лестничного типа на 90° внутри электромонтажных систем. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорте, автоматизации производства. Применяется там, где требуется жесткая, надежная и долговечная трасса с минимальным радиусом изгиба.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий поворот трассы без дополнительных компонентов
• Внутренний радиус изгиба: 300 мм - позволяет безопасно прокладывать кабели с крупными изгибами, исключает повреждение изоляции
• Ширина: 300 мм - совместима с лотками такой же ширины
• Высота боковой стенки: 60 мм - точно соответствует стандартной высоте лестничных лотков
• Материал: сталь - прочная основа, устойчивая к механическим нагрузкам
• Покрытие: горячий цинк - защищает от коррозии, особенно в агрессивных средах
• Тип ступени: перфорированный профиль - обеспечивает вентиляцию и легкий доступ к кабелям
• Тип бокового профиля: плоский - упрощает фиксацию и выравнивание при установке
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным участкам лотка

Совместимость и монтаж

Секция совместима с любыми лестничными кабельными лотками шириной 300 мм и высотой бортов 60 мм. Монтаж выполняется путем приваривания или болтового крепления к прямым участкам лотка. Учитывайте, что отсутствие встроенного соединительного элемента требует дополнительных крепежных деталей - например, болтов M8/M10 и пластин. Для точного совмещения рекомендуется использовать контрольный шаблон перед сваркой.

Безопасность и стандарты

Произведено в соответствии с требованиями европейских норм для кабельных систем. Горячее цинкование соответствует DIN EN ISO 1461. Конструкция не содержит острых кромок, снижает риск повреждения кабелей при прокладке. Соответствует классу защиты IP54 при правильном монтаже в закрытых трассах.

Преимущества

• Радиус 300 мм минимизирует усилия при протяжке кабелей, особенно многожильных и с большими внешними диаметрами
• Перфорация на ступенях снижает вес и улучшает теплоотвод
• Цинковое покрытие увеличивает срок службы до 25+ лет даже во влажных и химически активных зонах
• Жесткая стальная конструкция предотвращает деформацию при нагрузке
• Простая форма позволяет легко заменить или расширить трассу

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков - хотя цинк устойчив, открытый контакт с водой может вызвать коррозию в течение нескольких лет
• Не подходит для лотков с высотой бортов менее 60 мм - возможен люфт и потеря устойчивости
• Отсутствие встроенных креплений требует дополнительных расходов на болты, гайки, шайбы
• Не рекомендуется для частых демонтажей - сварные соединения не рассчитаны на многократную сборку/разборку

Примеры использования

• Поворот трассы в распределительном щите между этажами
• Обход колонн и трубопроводов на заводах
• Прокладка кабелей в технологических каналах с ограниченным пространством
• Системы управления на железнодорожных станциях и метрополитенах

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - 300×60 мм - чтобы избежать зазора или давления на кабели
• При использовании болтового крепления используйте антивибрационные шайбы - особенно в местах с вибрацией оборудования
• Не применяйте эту секцию как прямую часть трассы - она не рассчитана на прямолинейную нагрузку
• Для длинных трасс с несколькими поворотами рекомендуется чередовать такие секции с прямыми участками - так снижается суммарное натяжение кабелей
• Артикулы 6225064 и lb 90 630 r3 ft - это один и тот же продукт; при заказе можно использовать любой из них
