Соединитель угловой H 80 мм | UHH080 DKC ДКС

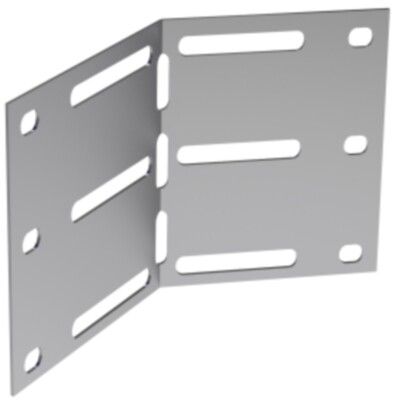

Соединитель угловой H 80 мм DKC - это надёжный шарнирный элемент для формирования изгибов в кабельной трассе систем U5 Combitech. Подходит для монтажа в промышленных условиях с повышенными требованиями к прочности и устойчивости к внешним воздействиям.

Назначение и область применения

Соединитель угловой H 80 мм DKC используется для создания поворотов в кабельных лотках системы U5 Combitech. Он позволяет изменить направление трассы под любым углом, сохраняя целостность и жёсткость конструкции. Применяется там, где требуется прокладка кабелей через сложные маршруты - например, вокруг оборудования, колонн, вентиляционных каналов или в местах перехода между этажами.

Технические характеристики

• Высота кабеленесущей системы: 80 мм - совместим с лотками той же высоты
• Тип соединения: шарнирное - обеспечивает свободный угол установки до 90°
• Материал: нержавеющая сталь - устойчив к коррозии, механическим нагрузкам и химическим средам
• Покрытие: оцинковка - дополнительно защищает поверхность от окисления
• Огнестойкость: да - выдерживает температурные воздействия без потери прочности
• Климатическое исполнение: ОМ2/У2/УХЛ2/ХЛ2 - работает в широком диапазоне температур и влажности, включая холодные и влажные помещения
• Цвет: серый - соответствует цвету лотков серии U5 Combitech

Совместимость и монтаж

Соединитель угловой H 80 мм DKC предназначен исключительно для кабельных лотков системы U5 Combitech с высотой борта 80 мм. Совместимость с другими системами не гарантируется.

Монтаж выполняется с помощью болтов М6×16 (артикул СМ010616) и гаек М6 (артикул СМ100600). Перфорация на корпусе уже готова для фиксации - достаточно совместить отверстия с лотком и затянуть крепёж. Не требует предварительной сверления.

Не используйте другие типы крепёжа - это может нарушить герметичность и прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению, указанным в ГОСТ 15150 и ГОСТ 14254. Сертифицирован для работы в зонах с повышенной взрыво- и пожароопасностью, а также в агрессивных средах благодаря материалу и покрытию.

Преимущества

• Шарнирная конструкция позволяет легко регулировать угол поворота без дополнительных деталей
• Нержавеющая сталь + оцинковка обеспечивают долгий срок службы даже в сырых и агрессивных средах
• Готовая перфорация ускоряет монтаж и снижает риск ошибок
• Совместимость с официальной системой U5 Combitech гарантирует точную сборку и соответствие проектным решениям

Ограничения применения

• Не предназначается для использования с лотками других высот (например, 60 мм или 100 мм)
• Не рекомендуется применять в качестве опорного элемента - он не рассчитан на вертикальные нагрузки, кроме собственного веса и кабеля
• Запрещено использовать с крепёжом другого типа или размера - это нарушает нормы безопасности
• Не следует применять в условиях постоянного погружения в жидкость - хотя IP-класс не указан, материал не предназначен для длительного контакта с водой

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе с оборудованием
• Обход технологических трубопроводов на производстве
• Прокладка кабелей в распределительных щитовых с ограниченным пространством
• Монтаж в пищевой, химической и фармацевтической промышленности - благодаря антикоррозийному покрытию

Практические советы

• Перед монтажом проверьте, что высота вашего лотка точно 80 мм - даже 2–3 мм расхождения могут помешать плотному соединению
• Затягивайте болты равномерно, чтобы избежать деформации корпуса
• Если трасса проходит в месте с частыми вибрациями - используйте контргайки или антивибрационные прокладки
• Соединитель угловой H 80 мм DKC можно комбинировать с прямыми и поворотными элементами U5 Combitech - система модульна и масштабируема
• Храните изделие в сухом помещении - даже с оцинковкой и нержавейкой, длительный контакт с влагой может вызвать поверхностную коррозию
