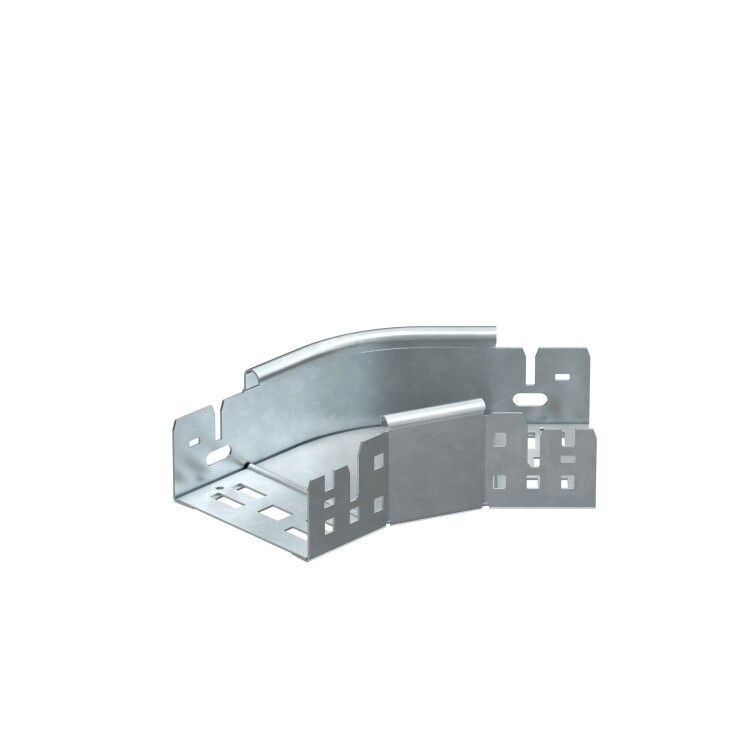

Угловая секция 45° 60x100 (RBM 45 610 FT) | 6041060 OBO Bettermann

Секция угловая 45 градусов 60x100 мм горячий цинк от OBO BETTERMANN - элемент для формирования поворотов в кабельных лотках с высотой бортов 60 мм. Артикул RBM 45 610 FT обеспечивает надёжное соединение без дополнительных крепёжных деталей благодаря интегрированной системе.

Назначение и область применения

Секция угловая 45 градусов 60x100 мм горячий цинk используется для изменения направления кабельного лотка под углом 45°. Подходит для всех типов лотков с высотой боковой стенки 60 мм. Применяется в промышленных объектах, на заводах, в распределительных щитовых, на транспорте и в других местах, где требуется прокладка силовых и слаботочных кабелей с изменением трассы.

Технические характеристики

• Угол поворота: 45°
• Размеры: 60 мм (высота) × 100 мм (ширина)
• Материал: сталь
• Толщина стенки: 1,25 мм
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Исполнение: с интегрированным соединителем - не требует отдельных болтов или зажимов
• Артикулы: RBM 45 610 FT, 6041060

Совместимость и монтаж

Секция угловая 45 градусов 60x100 мм горячий цинк совместима исключительно с лотками OBO BETTERMANN серии, имеющими высоту борта 60 мм. Монтаж выполняется просто: совмещаете торец прямого участка лотка с угловой секцией до характерного щелчка - фиксация происходит за счёт интегрированного замка. Нет необходимости сверлить, использовать болты или шайбы. Убедитесь, что все соединяемые элементы имеют одинаковое покрытие (горячий цинк) для сохранения целостности защиты.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной устойчивости, предъявляемым к комплектующим для кабельных систем в промышленной автоматизации. Горячее цинкование обеспечивает соответствие нормам DIN EN ISO 1461. Не применяется во взрывоопасных зонах без дополнительной сертификации.

Преимущества

• Экономит время монтажа - нет нужды в дополнительных крепёжных элементах
• Горячий цинк увеличивает срок службы в условиях повышенной влажности, перепадов температур и химических воздействий
• Жесткая конструкция из стали 1,25 мм гарантирует устойчивость к нагрузкам и деформациям
• Совместимость с широкой линейкой лотков OBO BETTERMANN снижает риск ошибок при сборке

Ограничения применения

• Не предназначена для использования с лотками другой высоты (например, 80 мм или 100 мм)
• Не рекомендуется применять в качестве опоры для тяжёлых кабельных пучков - только как элемент трассы
• Не подходит для установки в помещениях с постоянным контактом с открытым пламенем или высокотемпературными поверхностями
• Не является герметичным элементом - не обеспечивает IP-защиту, если сам лоток не имеет такой степени защиты

Примеры использования

• Формирование поворота в кабельном лотке между двумя станками на конвейере
• Обход препятствий (колонн, труб) в технологическом корпусе
• Переход с вертикального участка на горизонтальный в распределительной камере
• Сборка трассы в цехах с высокой влажностью - например, на пищевых производствах

Практические советы

• Перед монтажом проверьте, чтобы внутренние поверхности лотка и угловой секции были чистыми - грязь может помешать плотному защёлкиванию
• Если лоток установлен на потолке, используйте дополнительную фиксацию через кронштейны - вес системы может вызвать провисание
• При использовании нескольких угловых секций подряд следите за радиусом изгиба - не допускайте слишком жёстких последовательных поворотов, которые затруднят протяжку кабеля
• Для обслуживания и замены кабелей учитывайте посадочную ширину 100 мм - она влияет на доступ к кабелям внутри лотка после поворота
