Угловая секция 45° 110x300 (RB 45 130 FT) | 7068328 OBO Bettermann

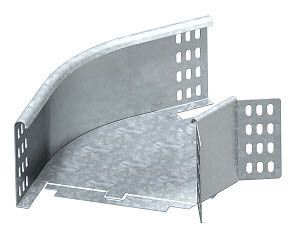

Секция угловая 45 градусов 110x300 мм горячий цинк от OBO BETTERMANN - компонент системы кабельных лотков, предназначенный для изменения направления трассы на 45° с сохранением герметичности и механической прочности. Артикул rb 45 130 ft используется там, где требуется надежный поворот для кабельных систем в промышленных условиях.

Назначение и область применения

Секция угловая 45 градусов 110x300 мм горячий цинk применяется для формирования поворотов в кабельных лотках с высотой боковой стенки 110 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в помещениях и на открытых площадках. Часто используется в энергетике, машиностроении, транспорте и объектах с повышенными требованиями к защите от коррозии.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход трассы без острых изломов
• Размеры: 110 мм (высота) × 300 мм (ширина) - совместима с лотками того же габарита
• Материал: сталь оцинкованная - гарантирует долговечность в агрессивных средах
• Покрытие: горячий цинк - толстый антикоррозийный слой, устойчивый к механическим воздействиям
• Внутренний радиус изгиба: 50 мм - позволяет безопасно прокладывать кабели без перегибов
• Толщина материала: 1 мм - достаточна для жесткой фиксации и нагрузок при заполнении лотка
• Исполнение изгиба: жесткий - не требует дополнительного усилия при сборке
• Перфорация в основании: да - обеспечивает естественную вентиляцию и возможность заземления через болты
• Встроен соединительный элемент - не нуждается в дополнительных деталях для стыковки с прямыми участками

Совместимость и монтаж

Секция угловая 45 градусов 110x300 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN серии RB с высотой 110 мм. Монтаж выполняется путем прямого соединения с прямыми участками лотка - фиксация осуществляется через встроенные соединительные элементы с помощью болтов. Перфорированное основание позволяет закрепить секцию к опорным конструкциям без сверления дополнительных отверстий. Для заземления рекомендуется использовать шины, проходящие через перфорацию.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и других объектах с особыми требованиями безопасности
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023 - соответствует требованиям законодательства РФ
• Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных систем

Преимущества

• Горячее цинкование обеспечивает срок службы более 25 лет даже во влажных и химически активных средах
• Жесткий изгиб снижает риск деформации при монтаже и эксплуатации
• Встроенный соединительный элемент экономит время установки и исключает потери при сборке
• Перфорация упрощает заземление и предотвращает конденсацию влаги внутри лотка
• Совместимость с сериями OBO BETTERMANN позволяет легко расширять систему без замены комплектующих

Ограничения применения

• Не предназначен для использования в качестве самостоятельного несущего элемента - требует крепления к опорам или другим участкам лотка
• Не рассчитана на внутреннее давление или герметичную изоляцию - не подходит для взрывоопасных зон без дополнительных мер защиты
• Не следует применять в средах с температурой выше +80 C - возможна потеря адгезии покрытия
• Подходит только для лотков высотой 110 мм - несовместима с другими размерами (например, 60 мм или 150 мм)

Примеры использования

• Поворот трассы кабельных лотков в цехах металлургических заводов
• Изменение направления вдоль технологического трубопровода на АЭС
• Прокладка кабелей между корпусами оборудования на конвейерной линии
• Формирование маршрута в подземных кабельных каналах с высокой влажностью

Практические советы

• При монтаже проверьте соответствие высоты боковой стенки лотка - должна быть точно 110 мм
• Используйте болты M6 или M8 для крепления через перфорацию - они обеспечивают надежное соединение
• Не затягивайте соединения слишком сильно - это может деформировать тонкостенный материал (1 мм)
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность на наличие повреждений цинкового слоя
• Артикул rb 45 130 ft всегда заказывайте вместе с другими элементами серии RB - это гарантирует точную совместимость
