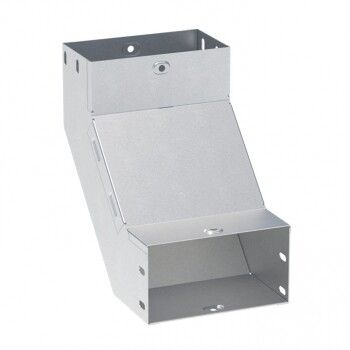

Угол для лотка вертикальный внутренний 90град. 200х50 1мм EKF vi9050200-1

Угол для лотка вертикальный внутренний 90 градусов 200х50 1 мм от EKF - компонент системы EKF-Line, предназначенный для изменения направления кабельной трассы внутри помещения. Применяется в сочетании с другими элементами лотковой системы для прокладки силовых и слаботочных кабелей на промышленных, офисных и жилых объектах.

Назначение и область применения

Этот угол используется для создания внутреннего поворота кабельного лотка под углом 90° в вертикальной плоскости. Подходит для перехода между горизонтальным и вертикальным участком трассы - например, когда кабели спускаются с потолка к стене или поднимаются от пола к уровню оборудования. Устанавливается в местах, где требуется сохранить целостность защиты кабелей и обеспечить плавный проход проводов через изменение направления трассы.

Технические характеристики

• Угол поворота: 90° - внутренний, формирует правильный радиус изгиба для безопасного прохождения кабелей
• Размеры: ширина 200 мм, высота 50 мм - соответствует стандартному лотку EKF-Line того же сечения
• Толщина материала: 1 мм - достаточная для механической прочности при нагрузках от кабелей и монтажных усилий
• Материал: сталь с горячим цинкованием - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Покрытие: оцинковка горячим способом - долговечнее, чем холодное цинкование, особенно при резке и сверлении
• Крышка: есть - совместима с крышками лотков EKF-Line, обеспечивает закрытую защитную тракторию
• Исполнение: без соединительного разъёма - требует фиксации болтами или саморезами к смежным элементам
• Цвет: светло-серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантия: 36 месяцев - подтверждает соответствие требованиям надёжности производства на территории РФ

Совместимость и монтаж

Угол предназначен исключительно для использования с лотками серии EKF-Line такого же сечения - 200×50 мм. Совместим с прямыми участками, ответвлениями и другими угловыми элементами этой же серии. Для установки необходимо:

• Закрепить угол к предыдущему и следующему лотку с помощью саморезов или болтов (не входят в комплект)
• Обеспечить плотное прилегание всех стыков - чтобы не было зазоров, которые могут препятствовать прокладке кабеля
• Не использовать с лотками других брендов или серий - различаются размеры крепёжных отверстий и форма бортов

Фиксация выполняется на расстоянии до 800 мм друг от друга согласно нормам ГОСТ Р 50571.15. Высота 50 мм позволяет прокладывать одновременно несколько групп кабелей без перегрузки канала.

Безопасность и стандарты

Произведён в соответствии с технологическими регламентами ЕКФ и требованиями безопасности для кабельных систем. Соответствует принципам пожаробезопасности для открытых трасс в помещениях классов К1–К4. Горячее цинкование снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Жесткая конструкция с стойким изгибом - не деформируется при сборке и эксплуатации
• Оцинкованная поверхность - выдерживает длительную эксплуатацию даже в сырых помещениях (например, подвалы, технические этажи)
• Наличие крышки - обеспечивает полную герметичность трассы, защищает от внешних воздействий и случайного доступа
• Совместимость с широким набором аксессуаров EKF-Line - позволяет собирать сложные маршруты без замены компонентов

Ограничения применения

• Не предназначен для наружной установки - не имеет дополнительной защиты от УФ-излучения и осадков
• Не рекомендован для использования в агрессивных химических средах (например, кислотные пары, щелочные растворы)
• Не допускается применение в качестве опоры для тяжёлых трубопроводов или оборудования - рассчитан только на вес кабелей и собственной массы
• Отсутствие соединительного разъёма требует дополнительных крепёжных деталей - нельзя просто “вставить” в лоток

Примеры использования

• Переход кабелей от потолочного лотка к стеновому в офисном помещении
• Подключение кабельной трассы от распределительного щита к оборудованию на полу
• Прокладка сигналов управления в производственных цехах с многоуровневыми стойками
• Сборка вертикальной шахты для кабелей связи в многоквартирном доме

Практические советы

• При заказе проверьте, что все элементы трассы имеют одинаковое сечение - 200×50 мм - и принадлежат серии EKF-Line
• При резке или сверлении уголка используйте защитные средства - острые кромки после обработки могут повредить изоляцию кабелей
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию тонкого металла (1 мм)
• Для удобства монтажа собирайте угол заранее на земле, затем поднимайте и фиксируйте к основной трассе
• Если нужен наружный угол - выбирайте другой артикул; этот элемент работает только как внутренний поворот
