Угол плоский для к/к 50*150 DLP | 010789 Legrand

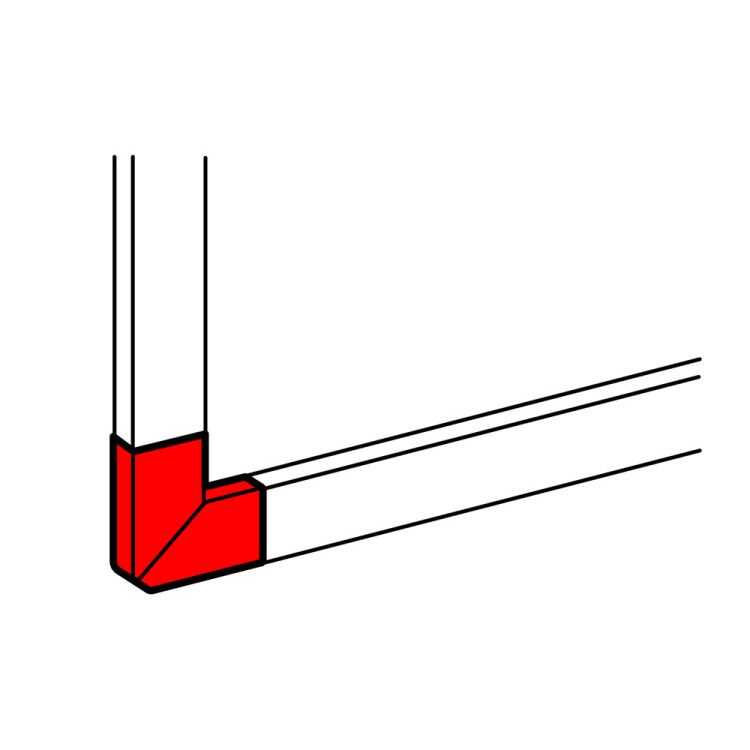

Угол плоский Г-образный 35x50x150 от Legrand и IEK - это элемент для плавного соединения кабель-каналов одного сечения под углом 90°, обеспечивающий сохранение степени защиты IP40 и эстетичный вид стыка без необходимости резки под углом.

Назначение и область применения

Угол плоский Г-образный 35x50x150 используется для соединения двух участков кабель-канала под прямым углом. Применяется там, где требуется изменить направление трассы без резки и подгонки каналов - например, при прохождении через стену, повороте вокруг колонны или переходе между уровнями. Подходит для внутренней прокладки кабелей в офисах, производственных помещениях, жилых зонах. Особенно удобен при использовании с кабель-каналами серии DLP.

Технические характеристики

• Форма: Г-образный, с углом 90°
• Габариты: 35×50×150 мм (высота × ширина × длина)
• Материал: ПВХ - прочный, устойчивый к химическим воздействиям, не поддерживающий горение
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищен от воды
• Цвет: Чисто-белый - совместим с большинством белых кабель-каналов
• Конструкция: основание и крышка - комплектный элемент, не требует отдельной крышки
• Симметричность: да - можно использовать в любом направлении (восходящее/нисходящее)
• Покрытие: необработанное - без глянца, матовая поверхность
• Количество крышек: одна - встроена в конструкцию

Совместимость и монтаж

Угол плоский Г-образный 35x50x150 совместим с кабель-каналами того же сечения - 35×50 мм, включая модели Legrand и IEK из серии DLP. Устанавливается путём защёлкивания на торец канала - без крепежа, сверления или клея. Поддерживает кабель-каналы как с разделительными перегородками, так и без них. Монтаж выполняется после прокладки проводов внутри канала: просто надвиньте угол до щелчка. Перед установкой проверьте, чтобы края канала были ровно срезаны - иначе защёлка не фиксируется плотно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в помещениях с нормальной влажностью. Степень защиты IP40 исключает попадание инструментов и проводов толщиной более 1 мм, но не предназначено для использования во влажных средах, на улице или в местах возможного контакта с водой. Материал ПВХ не выделяет токсичных веществ при нагреве ниже температур плавления (более 100 C).

Преимущества

• Экономит время - не нужна резка под углом, точная подгонка или использование дополнительных деталей
• Сохраняет целостность кабель-канала - снижает риск повреждения проводов при резке
• Скрывает следы реза - делает стык аккуратным и профессиональным
• Легко заменяем - при ремонте или модификации трассы легко демонтируется и переустанавливается
• Подходит для любых типов кабель-каналов 35×50 мм - вне зависимости от наличия перегородок

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от брызг и влаги
• Не подходит для кабель-каналов другого сечения - например, 20×40 или 40×60
• Не рассчитан на механические нагрузки - нельзя на него опираться, вешать оборудование или крепить тяжёлые предметы
• Не рекомендуется для высоких температур - выше +50 C материал теряет жесткость

Примеры использования

• Соединение вертикального и горизонтального кабель-канала возле распределительного щита
• Поворот трассы вокруг стены или колонны в офисном помещении
• Проход кабель-канала через потолочную плиту с изменением направления на 90°
• Завершение трассы вдоль стены перед выходом в розетку или выключатель

Практические советы

• Перед установкой убедитесь, что кабель-канал имеет ровный срез - неровный край мешает защёлкиванию
• Если кабель-канал установлен с перегородками - угол всё равно совместим, но проверьте, чтобы провода не задевали края угла
• Не используйте силу при монтаже - если угол не защёлкивается, скорее всего, есть деформация или грязь на поверхности
• При необходимости замены - аккуратно отожмите фиксаторы сбоку, чтобы освободить угол без повреждений
• Храните в сухом месте - длительное воздействие солнечного света может вызвать побеление материала
