Угол плоский для напольного кабель-канала APSP G сер. DKC 05912 ДКС

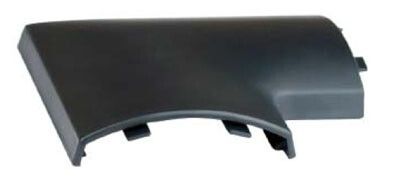

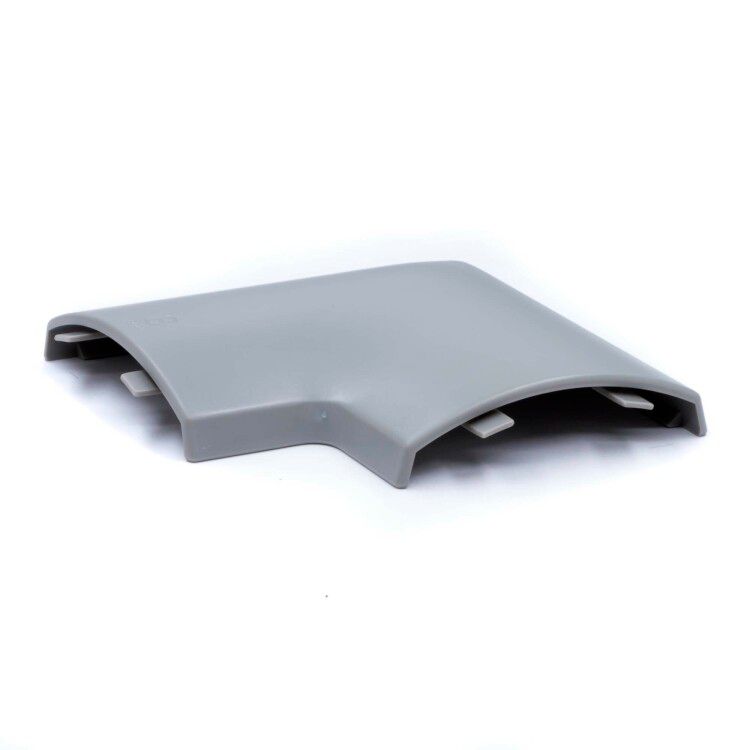

Угол плоский для напольного кабель-канала 75х17 мм, серия APSP G, предназначен для формирования поворотов в системах напольных кабель-каналов. Этот элемент обеспечивает надёжное и эстетичное соединение двух участков канала под прямым углом, сохраняя целостность проводки и защищённость кабелей. Бренд DKC (ДКС) предлагает этот компонент как часть стандартизированной системы APSP G, совместимую с другими элементами серии.

Назначение и область применения

Угол плоский для напольного кабель-канала 75х17 мм, серия APSP G, используется для изменения направления трассы кабель-канала на 90 градусов. Применяется там, где требуется прокладка кабелей вдоль полов - в офисах, цехах, лабораториях, торговых зонах. Подходит для систем, где важна невидимость проводов и безопасность передвижения людей. Элемент не предназначен для настенной или потолочной установки - он рассчитан исключительно на напольную нагрузку.

Технические характеристики

• Форма: 90-градусный угол
• Габариты: 75×17 мм - соответствует профилю напольного кабель-канала той же размерности
• Материал: АБС-пластик - прочный, ударопрочный, не выгорает под UV-излучением
• Цвет: светло-серый - сочетается с основными элементами серии APSP G
• Степень защиты: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, не защищает от воды
• Количество вводов: 2 - для входа и выхода кабель-канала
• Количество отсеков: 1 - одноканальный, без разделений внутри
• Покрытие: отсутствует - поверхность матовая, без лака или антикоррозийного слоя
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Содержание галогенов: отсутствует - экологически безопасен, не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Этот угол совместим только с напольными кабель-каналами серии APSP G того же сечения - 75×17 мм. Для правильной сборки:

• На обоих концах кабель-канала необходимо срезать мягкие пластиковые вставки на крышках - по 5–6 мм с каждого торца
• Основание канала вводится внутрь угла минимум на 3,5 см - так обеспечивается механическая фиксация
• Не используйте силу - детали соединяются плотно, но без перекосов; избыточное усилие может повредить замки
• Заглушки и крышки после монтажа должны закрываться без зазоров

Изделие не требует крепления к полу - вес системы распределяется равномерно через основание канала. Крепление к стене или другим поверхностям запрещено - это нарушает работу и снижает срок службы.

Безопасность и стандарты

Угол APSP G соответствует требованиям безопасности для электромонтажных систем в помещениях с нормальной средой. Материал АБС-пластик не поддерживает горение и не содержит галогенов, что делает его безопасным при возможном перегреве. Степень защиты IP40 достаточна для помещений без контакта с жидкостью - не применяйте в сырых зонах, на улице или рядом с мойками.

Преимущества

• Простота монтажа - не нужны инструменты, достаточно ручной подгонки
• Высокая точность геометрии - гарантирует ровный стык без щелей
• Совместимость с всей серией APSP G - можно собирать комплексные маршруты без адаптеров
• Долговечность материала - АБС-пластик не хрупнет при низких температурах и не деформируется под нагрузкой
• Экологическая безопасность - отсутствие галогенов позволяет использовать в закрытых помещениях с высокими требованиями к качеству воздуха

Ограничения применения

• Не подходит для внешней установки - IP40 не защищает от влаги
• Не рекомендуется для мест с частыми механическими воздействиями (например, под колёсами тележек или погрузчиков)
• Не совместим с кабель-каналами других серий или размеров - даже небольшое отличие в ширине вызывает неплотное соединение
• Не предназначена для прокладки силовых кабелей выше 1000 В - только слаботочные и коммуникационные сети
• Не следует применять в условиях постоянного воздействия масел, растворителей или агрессивных химикатов

Примеры использования

• Переход кабель-канала под углом в офисе от рабочего стола к стеновой панели
• Обход препятствий (колонн, порогов) в производственных цехах
• Создание сетевой трассы в торговом зале от кассы к контрольному пункту
• Подключение оборудования к шинопроводу через напольный канал в лаборатории

Практические советы

• Перед монтажом проверьте, чтобы все кабель-каналы были одного производителя и серии - даже незначительные отклонения в толщине стенок могут помешать герметичности
• Если вставка слишком жёстко сидит - осторожно подпилите её ножом, но не снимайте полностью - она нужна для уплотнения
• После сборки протяните кабели через весь маршрут - они не должны задевать за грани угла
• Не забудьте заранее предусмотреть место для этого угла при планировании трассы - он занимает больше места, чем прямой участок
• Храните изделия в сухом месте - длительное воздействие влаги может изменить форму АБС-пластика
