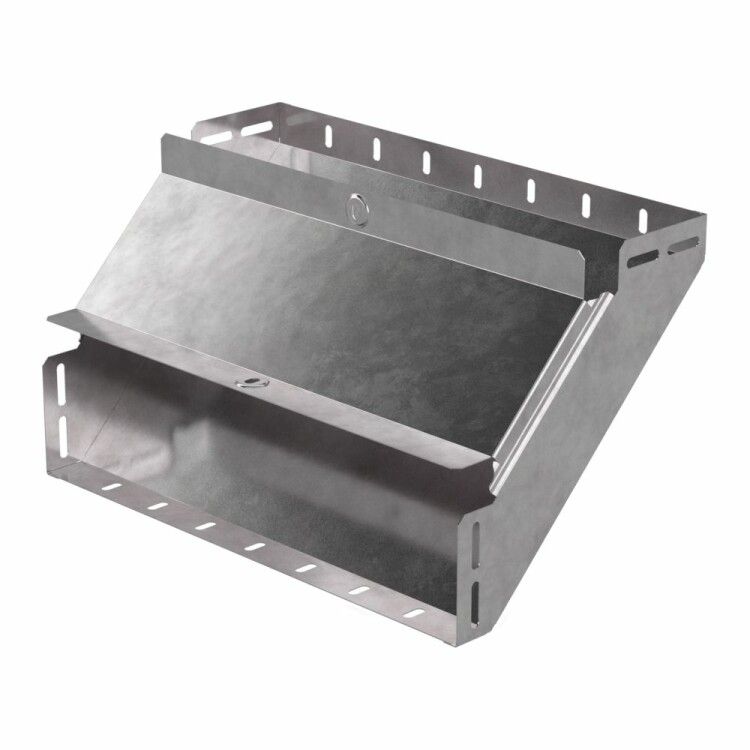

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 500х80 Промрукав - элемент системы кабельного монтажа, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Изготовлен из оцинкованной стали по методу Сендзимира, совместим с лотками серии «Стандарт» Промрукав, обеспечивает надежную защиту кабелей при открытой установке.

Назначение и область применения

Этот угол используется для перехода кабельных трасс с горизонтального участка на вертикальный - например, при выводе проводов с этажа на этаж, подъёме к оборудованию или проходе через перекрытия. Подходит для глухих и перфорированных лотков серии «Стандарт». Применяется в промышленных объектах: на заводах, в энергообъектах, логистических комплексах, где требуется защищённая и доступная прокладка силовых и слаботочных сетей.

Технические характеристики

• Форма: Вертикальный внутренний угол 90°
• Габариты: ширина 500 мм, высота 80 мм
• Внутренний радиус: 75 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк 19–23 мкм - устойчиво к коррозии даже в агрессивной среде
• Цвет: серый
• Температурный диапазон: от –80 C до +150 C
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Крышка: есть, съёмная - обеспечивает быстрый доступ к кабелям
• Исполнение: без соединительных разъёмов - монтируется на фланцах лотков
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой Стандарт 500х80 Промрукав совместим исключительно с лотками серии «Стандарт» от бренда Промрукав. Монтаж осуществляется открытым способом: угол крепится болтами к фланцам горизонтальных и вертикальных лотков. Крышка фиксируется на защёлках - её можно легко снять для осмотра или добавления кабелей без демонтажа всего участка. Для сборки используйте стандартные крепёжные элементы, предусмотренные для лотков этой серии.

Безопасность и стандарты

Изделие соответствует нормам ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость, что важно для помещений с повышенными требованиями к пожарной безопасности. Цинковое покрытие по методу Сендзимира гарантирует долгую службу даже в условиях повышенной влажности и химической активности воздуха. Температурный диапазон от –80 C до +150 C допускает применение в холодильных камерах и рядом с нагревательным оборудованием.

Преимущества

• Защита кабелей от механических повреждений и воздействия окружающей среды
• Легкий доступ к кабелям благодаря съёмной крышке
• Высокая коррозионная стойкость - срок службы более 20 лет в типичных промышленных условиях
• Поддержание целостности трассы при изменении направления без необходимости использовать несколько элементов
• Совместимость с широким спектром лотков серии «Стандарт» - упрощает модульную систему монтажа

Ограничения применения

• Не предназначен для закрытых (скрытых) систем монтажа - только открытая установка
• Не совместим с лотками других серий (например, «Профи», «Ультра») - требует точного соответствия габаритам и фланцев
• Не рассчитан на нагрузку свыше массы кабелей, которые выдерживают лотки серии «Стандарт» - не применяйте как несущий элемент вне системы
• Запрещено использование в местах постоянного контакта с открытым огнем или расплавленным металлом

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальный столб у оборудования
• Подъём кабелей от распределительного щита на второй этаж через технологический люк
• Обход препятствий (колонн, трубопроводов) в производственных зонах
• Прокладка кабелей в холодильных камерах и сушильных установках благодаря широкому температурному диапазону

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 75 мм соответствовал минимальному радиусу изгиба ваших кабелей - особенно важен для многожильных и оптоволоконных линий
• При использовании в сырых помещениях дополнительно проверяйте герметичность стыков с лотками - хотя крышка плотно прилегает, она не является водонепроницаемой
• Для длинных вертикальных участков рекомендуется устанавливать крепления каждые 1,5–2 метра - угол сам по себе не воспринимает вес всей трассы
• При замене старого угла - сохраните оригинальные болты и гайки: они точно подходят к фланцам лотков Промрукав
• Артикул pr16.0605 - всегда указывайте его при заказе запчастей, чтобы избежать несовместимости
