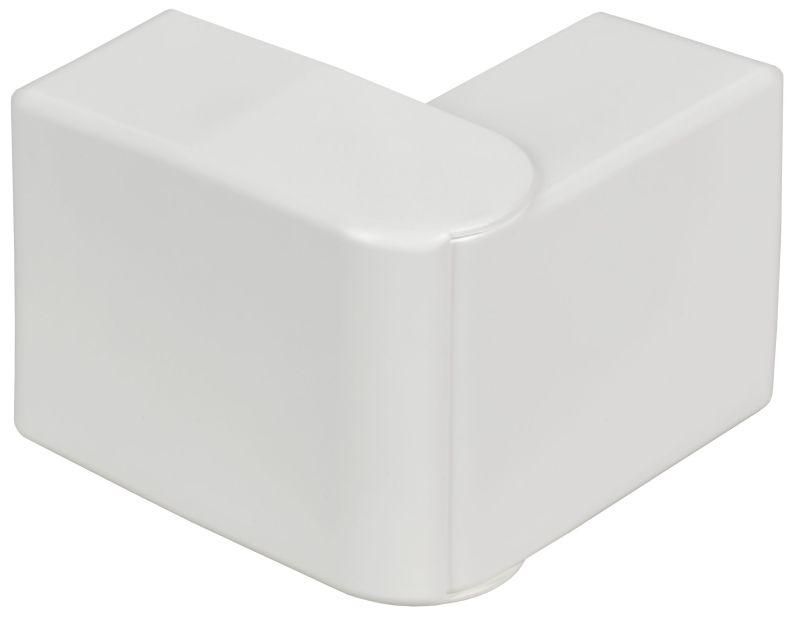

Внешний изменяемый угол - от 60° до 120° для кабель-каналов Metra 85x50 | 638022 Legrand

Угол внешний изменяемый 85х50 мм для кабель-каналов от Legrand и IEK (артикул 638022) - универсальный элемент для сборки кабель-каналов под любым внешним углом от 60 до 120°. Он сохраняет целостность канала, избавляет от необходимости резки под сложный угол и обеспечивает герметичность и эстетичный вид системы.

Назначение и область применения

Этот угол используется для соединения двух кабель-каналов одинакового сечения под переменным внешним углом. Подходит там, где трасса проходит через повороты стен, перегородок или колонн - например, в офисах, жилых домах, промышленных помещениях. Особенно удобен, когда невозможно точно предугадать угол соединения заранее. Угол внешний изменяемый 85х50 мм для кабель-каналов заменяет несколько фиксированных углов, снижая количество запасных частей на складе.

Технические характеристики

• Угол регулировки: 60–120° - можно выставить любой угол между этими значениями без резки материала
• Габариты: 85×50 мм - соответствует стандартному сечению кабель-каналов Metra
• Материал: пластик без галогенов - безопасен при горении, не выделяет токсичных паров
• Цвет: чисто-белый - совпадает с цветом основных кабель-каналов серии Metra
• Исполнение: формованный - однородная структура, прочная форма без сварных швов
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды
• Способ установки крышки: перекрывающее наложение - крышка кабель-канала плотно закрывается сверху, не требует дополнительного крепления
• Симметричность: да - одинаково работает на правом и левом повороте

Совместимость и монтаж

Угол внешний изменяемый 85х50 мм для кабель-каналов совместим с кабель-каналами серии Metra от Legrand и IEK. Для монтажа требуется адаптер, который входит в комплект поставки - он фиксирует угол в нужном положении после регулировки. Крышка кабель-канала просто накладывается сверху и защёлкивается. Никаких саморезов, клея или инструментов не требуется. Установка занимает менее минуты.

Безопасность и стандарты

Материал не содержит галогенов - соответствие требованиям безопасности при пожаре. Применим в зонах с повышенными требованиями к экологической безопасности. Степень защиты IP40 соответствует ГОСТ 14254 - защищает от контакта с проводниками более 1 мм и от попадания твёрдых предметов, но не предназначена для работы во влажной среде или под душем.

Преимущества

• Заменяет до 10 типов фиксированных углов - экономит место на складе и время на подбор
• Не требует резки кабель-каналов - сохраняет целостность корпуса и гарантию герметичности
• Легко регулируется на месте - идеально подходит для нестандартных решений
• Адаптер в комплекте - всё необходимое есть в одной коробке
• Цвет и материал полностью совпадают с кабель-каналами Metra - единый дизайн всей системы

Ограничения применения

• Не применяется в условиях постоянной влаги, дождя или мойки - IP40 недостаточен для улицы или цехов с орошением
• Подходит только для кабель-каналов сечения, соответствующего 85×50 мм - несовместим с другими сериями (например, 60×40 или 100×60)
• Не рассчитан на механические нагрузки - нельзя использовать как опору или несущий элемент
• Не рекомендуется для высокотемпературных зон выше +50C - материал теряет форму при длительном нагреве

Примеры использования

• Соединение кабель-каналов в углу комнаты, где стены образуют 95°
• Обход колонны в офисе, где точный угол неизвестен до монтажа
• Прокладка трассы вдоль лестницы с неравномерными поворотами
• Системы управления в производственных цехах, где необходимо быстро менять маршрут кабелей

Практические советы

• Перед монтажом проверьте, что ширина вашего кабель-канала точно 85 мм - даже +-2 мм может помешать плотному соединению
• Настройте угол перед тем, как надеть крышку - легче регулировать свободный угол, чем уже собранный
• Если угол будет находиться в зоне возможного касания - используйте дополнительные хомуты для фиксации
• Не используйте этот угол вместо внутреннего - они имеют другую конструкцию и не взаимозаменяемы
• Храните в сухом месте - влага может вызвать деформацию пластика при долгой эксплуатации
