Угол внешний плавный 90 град. к лотку 100х50, толщ. 0,7 мм, Сендзимир цинк, 035515 | УВТП90-100х50-0,7-R200-СЦ Ostec

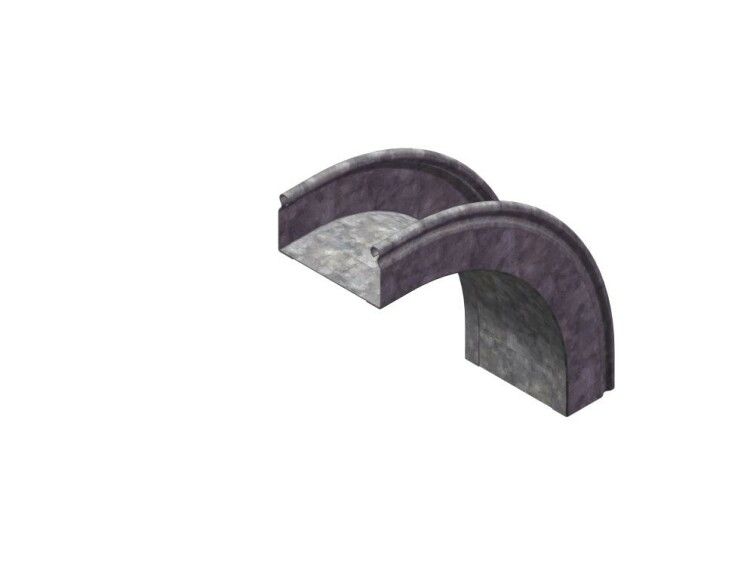

Угол внешний плавный 90 градусов к лотку 100х50, толщина 0,7 мм, Сендзимир цинк от Ostec (артикулы 035515 и увтп90-100х50-0,7-r200-сц) используется для формирования плавного поворота кабельной трассы в вертикальной плоскости, обеспечивая безопасную и надежную прокладку кабелей в лотках серии ЛНМЗТ и ЛПМЗТ.

Назначение и область применения

Этот угол предназначен для изменения направления кабельной трассы на 90° в вертикальной плоскости - например, когда лоток переходит с горизонтального участка на вертикальный стояк или опускается вниз. Подходит для систем с листовыми металлическими лотками, где важна целостность изоляции кабелей и отсутствие острых перегибов. Применяется в промышленных объектах, энергообъектах, на заводах и в распределительных пунктах.

Технические характеристики

• Угол изгиба: 90°
• Размеры профиля: ширина 100 мм, высота 50 мм
• Толщина стали: 0,7 мм
• Внутренний радиус изгиба: 200 мм - обеспечивает плавный переход без деформации кабелей
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное и долговечное антикоррозийное покрытие
• Исполнение: без соединительных разъемов - требует монтажа с использованием дополнительных элементов
• Огнестойкость: да - соответствует требованиям к негорючим материалам в кабельных трассах
• Направление изгиба: вертикально ниспадающий - ориентирован на движение кабеля вниз

Совместимость и монтаж

Угол совместим с лотками серии ЛНМЗТ и ЛПМЗТ. Для фиксации необходимо использовать:

• Соединители СЛУМ - для стыковки с основным лотком
• Винты М6×10 и гайки М6 с буртиком - для плотного крепления

Крышка КУВТП90 для закрытия верхней части угла продается отдельно. Отсутствие встроенного соединительного механизма позволяет гибко адаптировать монтаж под конкретные условия, но требует точного подбора комплектующих.

Безопасность и стандарты

Материал соответствует нормам огнестойкости для кабельных систем. Оцинкование по методу Сендзимира гарантирует соответствие требованиям к защите от коррозии в условиях повышенной влажности и агрессивной среды. Конструкция не содержит горючих материалов, что важно для соблюдения правил пожарной безопасности.

Преимущества

• Плавный радиус 200 мм предотвращает перегибы и повреждение кабелей при протяжке
• Цинковое покрытие Сендзимира устойчиво к механическому воздействию и химической коррозии
• Огнестойкость снижает риск распространения огня вдоль кабельной трассы
• Стандартные размеры обеспечивают совместимость с серийными лотками без доработок

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикального ниспадающего движения
• Требует обязательного использования соединителей СЛУМ и крепежа - не является самодостаточным элементом
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации
• Не подходит для лотков других серий, кроме ЛНМЗТ/ЛПМЗТ, из-за различий в габаритах и форме крепления

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с автоматизированным оборудованием
• Спуск кабелей от потолочных маршрутов к полу в распределительном щите
• Обход препятствий (например, трубопроводов) в технологических помещениях с ограниченным пространством

Практические советы

• Проверьте внутренний радиус 200 мм перед выбором кабелей - он должен быть больше минимального допустимого радиуса изгиба для вашего типа провода
• Используйте крышку КУВТП90 для защиты от пыли и случайного доступа - особенно в зонах с активным перемещением персонала
• При монтаже в сыром помещении дополнительно проверьте герметичность стыков с помощью СЛУМ и затяните крепеж до упора
• Артикул увтп90-100х50-0,7-r200-сц указывает на все ключевые параметры - удобно для заказа запасных частей
