Переключатель пакетный ПП3-160/Н2,до 160А, на перед/панель,IP00 - ET003344 Электротехник

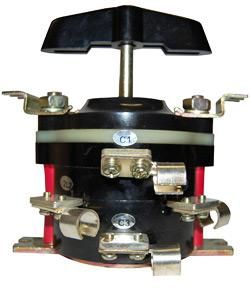

Переключатель пакетный ПП3-160/Н2 от Электротехник - это ручной коммутационный аппарат с трёхполюсным управлением и нулевым положением, рассчитанный на ток до 160 А. Подходит для управления электродвигателями, вводных цепей и других задач, где требуется надёжное ручное переключение в условиях внутренней установки. Модель ПП3-160/Н2 отличается простой конструкцией и не имеет защиты от внешних воздействий - её следует использовать только в защищённых зонах.

Назначение и область применения

Переключатель пакетный ПП3-160/Н2 предназначен для ручного управления электрическими цепями с частыми операциями включения и отключения. Он используется в:

• Цепях управления электрооборудования - как вводной выключатель или переключатель направления;
• Системах питания асинхронных двигателей переменного тока;
• Устройствах с необходимостью выбора между тремя состояниями: «вкл.», «выкл.» и «нулевое»;
• Производственных линиях, станках, конвейерах, где требуется фиксированное ручное управление без автоматизации.

Не применяется в системах с высокой частотой переключений - допустимо не более 120 операций в час.

Технические характеристики

• Тип: Кулачковый переключатель (пакетный)
• Номинальный ток: 160 А
• Число полюсов: 3
• Максимальное рабочее напряжение: 660 В (переменный ток), 220 В (постоянный ток)
• Степень защиты: IP00 - отсутствие защиты от пыли и воды; требует установки внутри щита или закрытой камеры
• Количество положений: 3 (включает нулевое положение - безопасное отключение)
• Управление: Поворотная рукоятка
• Температурный диапазон: от –40 C до +45 C
• Исполнение: 1 - базовая версия, без дополнительных модификаций
• Монтаж: На переднюю панель (встраиваемый тип)

Совместимость и монтаж

Переключатель пакетный ПП3-160/Н2 монтируется через отверстие в панели. Для установки необходимо соблюдать габариты посадочного места - они соответствуют стандартному формату для аналогичных устройств серии ПП3. Клеммы рассчитаны на прямое подключение проводов сечением до 25 мм2. Наконечники не предусмотрены для токов выше 100 А - для 160 А требуется подготовить медные наконечники самостоятельно. Убедитесь, что панель жесткая и не деформируется при затяжке креплений.

Безопасность и стандарты

Переключатель пакетный ПП3-160/Н2 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 9098. Применяется в соответствии с нормами ПУЭ для ручных коммутационных устройств. Отсутствие степени защиты IP00 означает, что он не может использоваться во влажных, запыленных или открытых средах - риск поражения током и замыкания возрастает при доступе к контактам.

Преимущества

• Надёжная механическая конструкция - минимум движущихся деталей, долгий срок службы
• Наличие нулевого положения обеспечивает безопасную остановку оборудования
• Широкий диапазон рабочих температур позволяет применять в холодных цехах и на объектах с суровым климатом
• Совместим с большинством стандартных щитов и панелей, используемых в промышленности
• Легко обслуживается - можно заменить контакты без полной замены аппарата

Ограничения применения

• Не подходит для установки вне помещений - IP00 не защищает ни от влаги, ни от пыли
• Запрещено использовать в местах с возможностью случайного прикосновения - опасность поражения током
• Не рекомендован для частых переключений (>120 раз/час) - быстрый износ контактов
• Не имеет встроенной защиты от перегрузок или коротких замыканий - обязательно использование предохранителей или автоматических выключателей в цепи
• Требует наличия свободного пространства вокруг для удобного доступа к рукоятке

Примеры использования

• Ручное переключение направления вращения двигателя насоса в системе охлаждения
• Вводной выключатель для группы станков в цеху, где нужна фиксированная точка отключения
• Выбор режима работы конвейера: «работа», «останов», «реверс»
• Обслуживание старых линий, где требуется замена аналогов ПП3 без изменения схемы

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - нестандартные размеры могут потребовать доработки
• Для 160 А используйте качественные медные наконечники с опрессовкой - прямое подключение провода увеличивает риск нагрева
• Устанавливайте ПП3-160/Н2 в щите с блокировкой, чтобы исключить случайное включение
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - особенно после аварийных отключений
• Не путайте с моделями IP30/IP56 - эти версии имеют другой корпус и подходят для уличного монтажа, но не для тока 160 А
