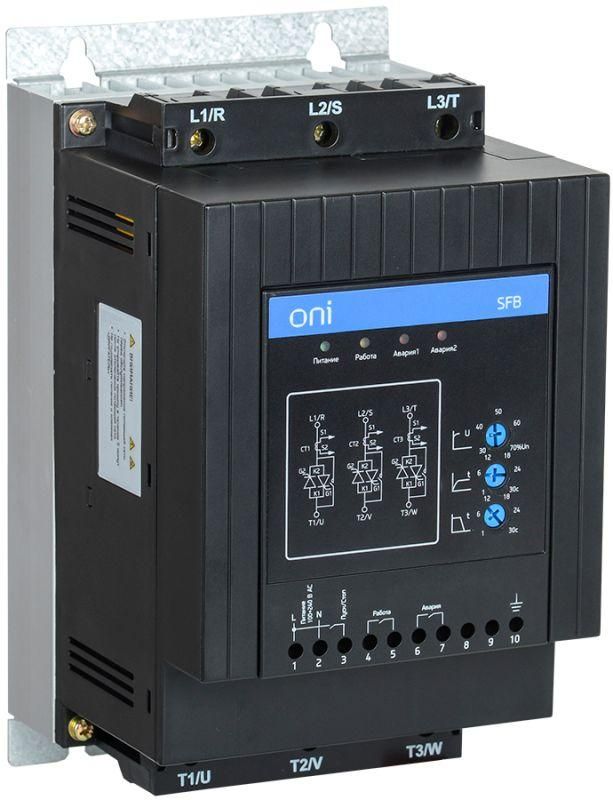

Устройство плавного пуска SFB 3Ф 380В 18кВт 37A Uупр 24В ONI SFB-33-18-E-00 IEK

Устройство плавного пуска ONI SFB sfb-33-18-e-00 предназначено для мягkiego запуска трёхфазных электродвигателей мощностью до 18 кВт, снижая механические нагрузки и скачки тока при включении. Применяется там, где важна надёжная работа оборудования без ударных нагрузок - на конвейерах, насосах, вентиляторах и других механизмах.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-18-e-00 используется для плавного увеличения напряжения на электродвигателе во время старта, чтобы избежать резких бросков тока и механических ударов на передачи, муфты и валы. Это особенно важно для механизмов с высоким моментом инерции: насосов, вентиляторов, компрессоров, конвейеров, питательных лент и аналогичного оборудования. Также подходит для ситуаций, когда требуется частый запуск/остановка или необходимо продлить срок службы и привода.

Технические характеристики

• Мощность: 18 кВт
• Номинальный ток: 37 А
• Рабочее напряжение сети: 380–400 В переменного тока (трёхфазное)
• Напряжение управления: постоянный ток 24 В (DC)
• Встроенная функция BYPASS: автоматическое отключение регулирующих элементов после выхода на рабочую скорость, снижающая потери энергии
• Защита от перегрузки двигателя: да - предотвращает повреждение мотора при длительной перегрузке
• Поддержка протокола: MODBUS RTU - для связи с системами автоматизации

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-18-e-00 устанавливается между источником питания и двигателем. Для работы необходим внешний источник управления 24 В DC - он подключается к соответствующим клеммам. Монтаж выполняется в щите управления с достаточным воздушным зазором вокруг корпуса для теплоотвода. Кабели входа/выхода должны иметь сечение, рассчитанное на ток 37 А. После установки проводится базовая настройка через кнопки на лицевой панели - сложные параметры задаются через MODBUS RTU.

Безопасность и стандарты

Произведено с учётом требований к качеству и безопасности промышленного оборудования. Соответствует нормам IEC 60947-4-2 для устройств плавного пуска. Защищено от перегрева и перегрузки. Наличие функции BYPASS исключает нагрев силовой части при работе на полной скорости. Работает в условиях, допустимых для промышленных помещений - температурный режим и уровень защиты определяются конструкцией шкафа, в котором установлено устройство.

Преимущества

• Экономия электроэнергии за счёт отключения цепей регулирования после раскрутки двигателя (BYPASS)
• Снижение износа механических узлов благодаря мягкому пуску
• Интеграция в системы автоматизации через MODBUS RTU - можно контролировать и менять параметры дистанционно
• Простая настройка - минимальные действия для вывода в работу
• Высокая надёжность - компоненты от проверенных производителей

Ограничения применения

• Не предназначен для однофазных сетей - работает только с трёхфазным напряжением 380–400 В
• Требуется внешнее питание 24 В DC для управления; без него устройство не запустится
• Не заменяет частотный преобразователь - не регулирует скорость в процессе работы, только плавно заводит двигатель
• Не рекомендовано применение в средах с повышенной взрывоопасностью или агрессивными газами без дополнительной защиты корпуса

Примеры использования

• Насосная станция - плавный запуск предотвращает гидроудары в трубопроводе
• Лента конвейера - снижает нагрузку на ременную передачу и роликовые подшипники
• Вентилятор печи - уменьшает импульсы тока при каждом включении
• Загрузчик сырья - позволяет избежать проскальзывания и заклинивания при старте

Практические советы

• Перед установкой проверьте соответствие номинала двигателя - ток 37 А и мощность 18 кВт являются максимальными значениями для этого устройства
• Обеспечьте хорошую вентиляцию около корпуса - даже с BYPASS часть тепла остаётся при пуске
• Для удалённого контроля используйте PLC с интерфейсом RS-485 и модулем MODBUS RTU
• Настройте временные параметры пуска (например, время разгона) под конкретную нагрузку - слишком длинный пуск может вызвать перегрев
• Проверьте полярность сигнала управления 24 В DC - неверное подключение не позволит активировать устройство
