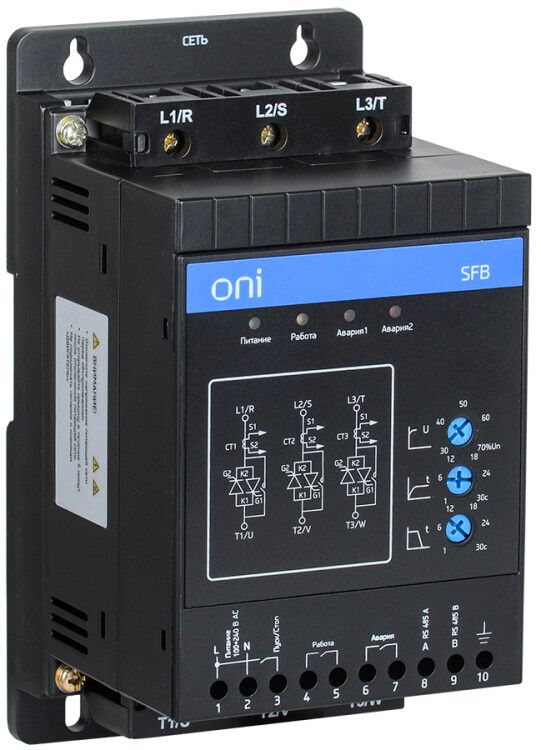

Устройство плавного пуска SFB 3Ф 380В 3.7кВт 7.5A Uупр 110-220В Modbus ONI SFB-33-D37-A-10 IEK

Устройство плавного пуска ONI SFB sfb-33-d37-a-10 предназначено для мягкого запуска и остановки трёхфазных электродвигателей мощностью до 3,7 кВт, снижая механические нагрузки и скачки тока при включении. Благодаря поддержке Modbus и встроенному байпасу, устройство легко интегрируется в автоматизированные системы и повышает надёжность работы оборудования.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-d37-a-10 используется там, где требуется избежать резких пусковых токов и ударных нагрузок на двигатель, передаточные механизмы и сеть. Применяется в системах с насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, чувствительным к перегрузкам при старте.

Технические характеристики

• Номинальное напряжение питания: 400 В (трёхфазное, допускается колебание +-10%)
• Номинальный ток: 7,5 А - соответствует двигателю мощностью 3,7 кВт
• Напряжение управления: 110–240 В переменного тока (AC) - совместимо с большинством промышленных контроллеров
• Тип устройства: УПП с встроенным байпасом - после выхода на рабочую скорость контакты замыкаются, и двигатель работает напрямую от сети
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; устанавливается внутри щита
• Метод настройки: ручная регулировка через кнопки + интерфейс Modbus RTU для программирования и мониторинга
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-d37-a-10 подключается между источником питания и электродвигателем. Для монтажа необходима установка в распределительном шкафу с достаточным воздушным зазором вокруг корпуса. Клеммы рассчитаны на провода сечением до 4 мм2. Подключение управления выполняется по двум контактам - L/N для цепи управления. Интерфейс Modbus RTU реализован через последовательный порт RS-485 (два провода A/B); необходимо использовать экранированный кабель и правильно завершить шину терминатором 120 Ом.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита от перегрузки двигателя активна постоянно - при превышении тока более 110% от номинала в течение установленного времени происходит отключение. Наличие байпаса исключает нагрев силовой части после выхода на режим, снижая риск аварий.

Преимущества

• Встроенная функция байпаса - снижает потери энергии и тепловую нагрузку после выхода на рабочую скорость
• Поддержка Modbus RTU - позволяет интегрировать устройство в SCADA-системы, получать данные о температуре, токе, состоянии и управлять им удалённо
• Простая настройка - параметры выставляются через меню на лицевой панели без необходимости внешнего ПО
• Использование качественных компонентов - гарантирует долгий срок службы даже при частых пусках

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP20 не защищает от пыли, влаги и агрессивной среды
• Не подходит для однофазных сетей - требует трёхфазного напряжения 380–400 В
• Не имеет встроенной защиты от перепадов напряжения - рекомендуется применять вместе с стабилизатором или фильтром в условиях нестабильной сети
• Максимальная мощность - 3,7 кВт; использование с двигателями выше этого значения недопустимо

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск предотвращает гидроудары в трубах
• Конвейер на пищевом производстве - снижает износ ремней и подшипников
• Вентиляционная установка в промышленном цеху - уменьшает нагрузку на сеть при одновременном включении нескольких единиц
• Компрессор в pneumatic-системе - продлевает жизнь клапанов и ресивера

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя (не более 7,5 А) и напряжения питания (380–400 В)
• Настройте время разгона и торможения в зависимости от инерции нагрузки - слишком быстрый разгон сводит на нет эффект плавного пуска
• При использовании Modbus убедитесь, что адрес устройства уникален в сети и не конфликтует с другими приборами
• Обязательно используйте автоматический выключатель перед УПП - он нужен для защиты от короткого замыкания, а не для обычного отключения
• После длительной работы проверяйте температуру корпуса - если она превышает 60 C, увеличьте вентиляцию в шкафу
