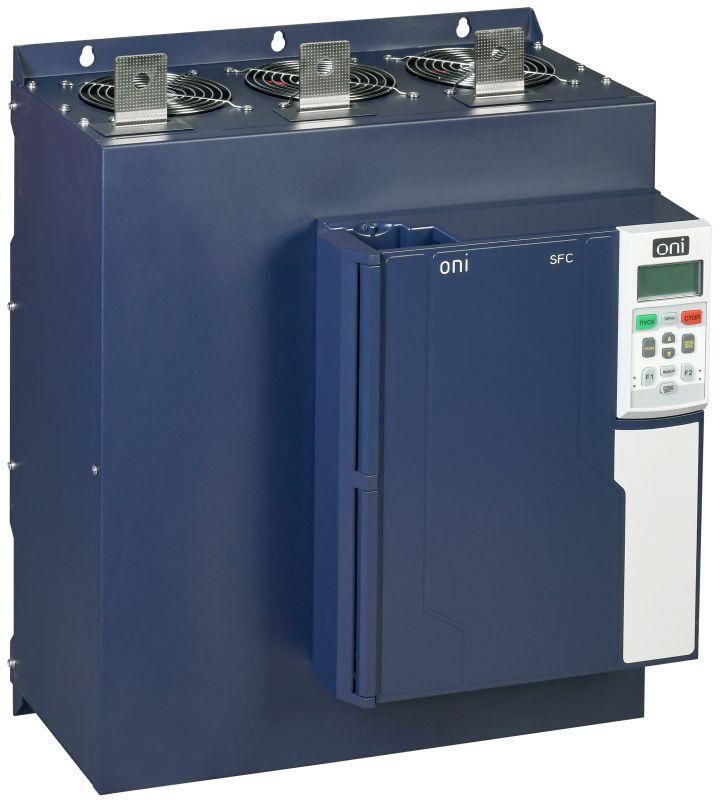

Устройство плавного пуска УПП SFC 3Ф 380В 450кВт 900А Uупр 110-220В - SFC-33-450 IEK

Устройство плавного пуска трехфазное 380В 450кВт 900А, серия SFC от ONI (IEK) обеспечивает мягкий запуск и останов асинхронных двигателей, снижая механические и электрические нагрузки, что продлевает срок службы оборудования и уменьшает потребление электроэнергии. Артикул sfc-33-450 предназначен для промышленных систем с высокой мощностью.

Назначение и область применения

Устройство плавного пуска трехфазное 380В 450кВт 900А, серия SFC применяется для плавного запуска и останова асинхронных электродвигателей с короткозамкнутым ротором. Подходит для насосов, вентиляторов, компрессоров, конвейеров, мельниц и другого оборудования, где требуется избежать резких скачков тока и ударных нагрузок на приводную систему.

Технические характеристики

• Рабочее напряжение: 380 В переменного тока, трёхфазное
• Мощность: до 450 кВт
• Номинальный ток: 900 А
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: тиристоры на каждой фазе
• Система управления: цифровая с русифицированным LCD-панелью
• Встроенный обходной контактор (байпас): да, для всего диапазона мощности

Совместимость и монтаж

Устройство плавного пуска sfc-33-450 совместимо с большинством асинхронных двигателей, соответствующих по мощности и току. Для установки требуются три фазы питания 380 В и источник управления 110–220 В. Монтаж выполняется в распределительном щите с достаточным воздушным зазором для охлаждения. Благодаря встроенному байпасу не нужен внешний контактный контур - это упрощает сборку шкафа и снижает количество точек соединений.

Безопасность и стандарты

Устройство SFC ONI проектировалось с учётом требований к защите электродвигателей от перегрузок, заклинивания, перекоса фаз и потери фазы. Однако явного указания на соответствие ГОСТ, IEC или другим нормативам в предоставленных данных нет - рекомендуется проверять документацию производителя перед применением в регулируемых объектах.

Преимущества

• Встроенный байпас исключает нагрев тиристоров при постоянной работе - увеличивает долговечность устройства
• Цифровая система управления с русским интерфейсом упрощает настройку и диагностику
• Экономия места в шкафу благодаря отказу от внешнего контактора
• Снижение пиковых токов при запуске - уменьшение нагрузки на сеть и автоматические выключатели
• Постепенное нарастание момента - снижение износа муфт, ремней, зубчатых передач

Ограничения применения

• Не предназначено для работы с однофазными двигателями
• Не подходит для двигателей с фазным ротором
• Требует стабильного напряжения сети - значительные просадки могут вызвать аварийное отключение
• Не используется в взрывоопасных средах без дополнительной защиты корпуса
• Запрещён монтаж в условиях повышенной влажности без герметизации шкафа

Примеры использования

• Водонагнетательная станция с насосом 450 кВт - предотвращает гидроудары в трубопроводе
• Конвейерная линия на заводе - снижает нагрузку на приводные цепи и редукторы
• Вентиляционная установка крупного торгового центра - устраняет резкие скачки тока при включении
• Шахтный компрессор - защищает двигатель от частых пусков и перегрева

Практические советы

• Перед первым запуском обязательно настройте параметры пуска через LCD-панель - особенно время разгона и токовый порог
• Обязательно проверьте посадочные размеры и клеммы перед установкой - ток 900 А требует надёжного затягивания проводов
• Из-за встроенного байпаса устройство остаётся под напряжением даже после останова двигателя - используйте отдельный рубильник для полного отключения
• Регулярно очищайте радиаторы от пыли - перегрев тиристоров сокращает срок службы
• При замене старого пускателя убедитесь, что новый sfc-33-450 имеет аналогичную или большую мощностную допустимость - нельзя использовать меньший по току вариант
