Устройство плавного пуска УПП SFC 3Ф 380В 500кВт 1000А Uупр 110-220В - SFC-33-500 IEK

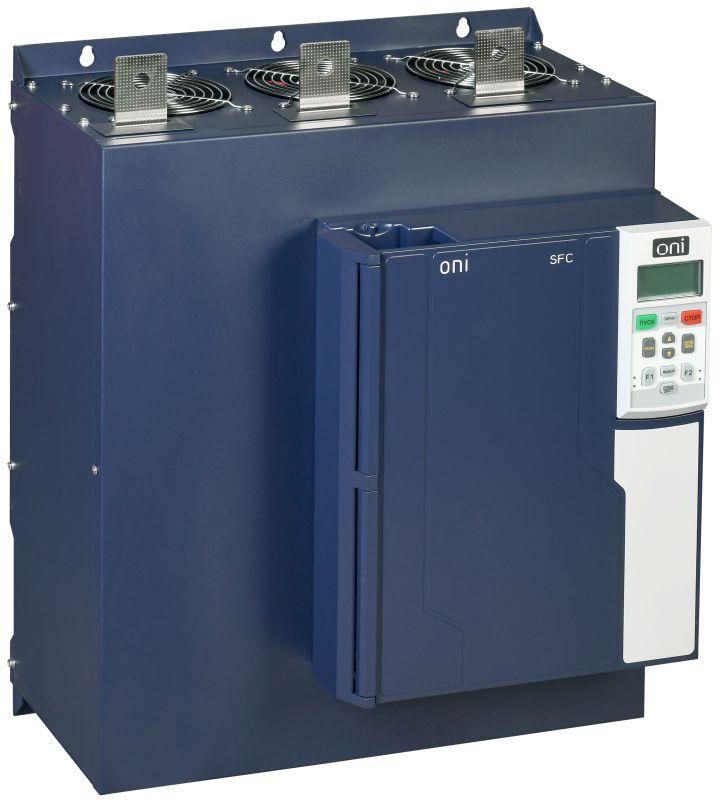

Устройство плавного пуска трёхфазное 380 В 500 кВт 1000 А, серия SFC от ONI (IEK) предназначено для мягкого запуска и останова крупных асинхронных двигателей, снижая механические нагрузки и перегрузки сети. Артикул sfc-33-500 обеспечивает надёжную работу в промышленной автоматике благодаря встроенному байпасу и цифровому управлению.

Назначение и область применения

Устройство плавного пуска SFC применяется для контроля пуска и останова асинхронных с короткозамкнутым ротором. Подходит для оборудования с высоким моментом инерции: насосы, компрессоры, вентиляторы, конвейеры, мельницы, элеваторы. Особенно актуально там, где резкий пуск вызывает скачки тока, ударные нагрузки на передачи или просадки напряжения в сети.

Технические характеристики

• Мощность: 500 кВт
• Рабочий ток: до 1000 А
• Напряжение питания: 380 В +-10%, частота 50 Гц
• Напряжение управления: 110–220 В переменного тока
• Тип силовой части: триаки/тиристоры на всех трёх фазах
• Система управления: цифровая, с русифицированным LCD-пультом
• Встроенный контактный байпас: да, на весь диапазон мощности
• Защита: от перегрузки, перегрева, заклинивания ротора, потери фазы, короткого замыкания

Совместимость и монтаж

Устройство плавного пуска SFC совместимо с большинством трёхфазных асинхронных двигателей до 500 кВт. Для установки требуется свободное место в распределительном щите - из-за габаритов и тепловыделения рекомендуется минимум 400 мм зазора сверху и снизу. Монтаж выполняется согласно схеме подключения в руководстве: входные клеммы L1/L2/L3 - к сети, выходные T1/T2/T3 - к двигателю. Байпас подключается внутренне, внешние провода нужны лишь для управления и сигнализации. Кабели должны соответствовать току 1000 А - медные жилы сечением не менее 95 мм2.

Безопасность и стандарты

Устройство SFC соответствует требованиям IEC 60947-4-2 и ГОСТ Р 50030.5.1. Обладает классом защиты IP20, что допускает установку внутри электрошкафа. Все цепи управления и силовые контуры разделены, исключая риск пробоя. Автоматическая диагностика предупреждает о нештатных ситуациях через индикацию на экране пульта.

Преимущества

• Встроенный байпас устраняет нагрев тиристоров после выхода на режим, продлевая срок службы устройства и снижая потребность в принудительном охлаждении.
• Cухой радиатор + естественная конвекция - нет необходимости в вентиляторах, что делает систему бесшумной и отказоустойчивой.
• Цифровой контроллер с русским интерфейсом позволяет легко задавать параметры пуска, времени разгона, токоограничения и аварийных порогов без программирования.
• Экономия места в шкафе за счёт отсутствия внешнего байпасного контактора и дополнительной коммуникационной аппаратуры.
• Снижение пусковых токов до 3–4× ниже обычного - уменьшение износа кабелей, автоматических выключателей и механизмов.

Ограничения применения

• Не предназначен для работы с однофазными двигателями, синхронными машинами или двигателями с фазным ротором.
• Запрещён пуск при температуре окружающей среды выше +40 C без усиления вентиляции.
• Не работает при длительных перебоях в питании управления - потеря сигнала может привести к аварийному отключению.
• Из-за наличия тиристоров возможны гармонические искажения в сети - требует проверки качества электроэнергии при наличии чувствительной аппаратуры рядом.
• Не имеет встроенной связи с PLC - для удалённого управления нужен внешний модуль или реле-контрактор.

Примеры использования

• Водоснабжающая станция: плавный запуск насоса 500 кВт предотвращает гидроудары в трубопроводе.
• Производственный участок: конвейер с большим весом грузов начинает движение без рывков, снижая вероятность схода ленты.
• Горнодобывающее оборудование: вентиляторы шахты запускаются мягко, чтобы не перегружать сетевые трансформаторы.
• Жилищно-коммунальная сфера: системы канализационных насосов работают без выбросов тока, сохраняя целостность старой проводки.

Практические советы

• Перед первым запуском обязательно проверьте правильность подключения фаз - неверная последовательность может привести к обратному вращению двигателя.
• Настройте время разгона не меньше чем в 2–3 раза больше минимального значения - слишком быстрый прогрев снижает эффект плавности.
• Обязательно используйте термореле или датчик температуры на корпусе, особенно при работе в условиях повышенной влажности или грязи.
• Частые пуски (более 6–8 в час) могут перегревать тиристоры даже при работающем байпасе - оптимально использовать с частотным преобразователем для регулярного изменения скорости.
• Проверяйте состояние контактов байпаса каждые 6 месяцев - они остаются активными во время нормальной работы и могут окисляться.
• При ремонте всегда отключайте питание и дождитесь полного разряда конденсаторов - напряжение на тиристорах может сохраняться несколько минут после отключения.
