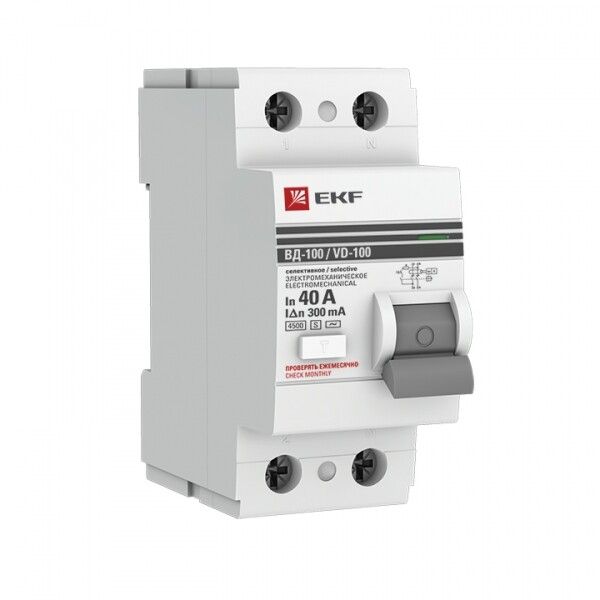

Выключатель дифференциальный (УЗО) (селективный) 2п 40А 300мА тип AC PROxima | elcb-2-40-300S-em-pro EKF (замена - E1026MS40300)

Выключатель дифференциальный (УЗО) селективный 2 полюса 40 А 300 мА тип AC электромеханический от бренда EKF, серия PROxima - надёжное устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в бытовых и промышленных распределительных щитах на DIN-рейку.

Назначение и область применения

Выключатель дифференциальный (УЗО) селективный 2 полюса 40 А 300 мА тип AC электромеханический предназначен для отключения цепи при появлении тока утечки свыше 300 мА. Он защищает людей от удара током при контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также предотвращает возгорание, вызванное длительным протеканием утечек, которые могут прогревать провода и изоляцию.

Используется в паре с автоматическим выключателем - УЗО не защищает от перегрузок и КЗ, эти функции выполняет автомат. Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокой плотностью электроприборов: кухни, мастерские, насосные станции, конвейеры.

Технические характеристики

• Номинальный ток: 40 А - допустимый постоянный ток через устройство без перегрева
• Дифференциальный ток: 300 мА (0,3 А) - порог срабатывания при утечке
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для большинства бытовых сетей)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для безопасной работы при колебаниях напряжения
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь даже при значительном КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Селективная защита: да - имеет выдержку времени перед отключением, чтобы не срабатывать при кратковременных утечках, если выше по цепи стоит другое УЗО
• Кратковременная задержка срабатывания и отключения: да - обеспечивает координацию с другими УЗО в многоуровневой системе защиты
• Степень защиты: IP20 - защищено от прикосновений пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита
• Рабочая температура: от -10 до +50 C - подходит для помещений с нормальным микроклиматом, не для холодных улиц или неотапливаемых зданий
• Сечение проводника: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных
• Модульная ширина: 2 модуля - занимает 36 мм в щите
• Глубина монтажа: 74 мм - требуется свободное пространство за щитом
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Способ монтажа: на DIN-рейку - стандартный крепёж для всех современных щитов
• Степень загрязнения: 2 - подходит для помещений с умеренной запылённостью, не для цехов с металлической пылью или влагой
• Гарантия: 84 месяца (7 лет) - один из самых длинных сроков в классе
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в закрытых отапливаемых помещениях

Совместимость и монтаж

Выключатель дифференциальный (УЗО) селективный 2 полюса 40 А 300 мА тип AC электромеханический устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен в любые щиты с достаточным местом - глубина устройства 74 мм требует минимум 80 мм свободного пространства за рейкой. Подключение проводов: вход - верхние клеммы, выход - нижние. Сечения от 1 до 25 мм2 подходят без адаптеров. Обязательно используйте с ним автоматический выключатель на 40 А или ниже - он обеспечит защиту от перегрузки и КЗ.

Поддерживается дополнительная комплектация: можно установить блоки сигнализации, дистанционного отключения или тестирования. Совместим со всеми изделиями серии PROxima от EKF.

Безопасность и стандарты

УЗО соответствует ГОСТ Р 51329-2013 (эквивалент МЭК 61543), что гарантирует соответствие международным требованиям безопасности. Электромеханическая конструкция не зависит от внешнего питания - сработает даже при отключении нуля или аварии в сети. Это важнее, чем электронные аналоги, которые могут не сработать при сбоях в питании.

Преимущества

• Электромеханический принцип действия - надёжность при любых условиях, включая обрыв нулевого провода
• Селективность - не отключает всю сеть при локальной утечке, если есть другие УЗО выше по иерархии
• Длинная гарантия (7 лет) - указывает на качество сборки и долговечность
• Широкий диапазон сечений проводов - удобен для ремонта и модернизации старых installations
• Защита от импульсных перенапряжений (4 кВ) - снижает риск отказа при грозах

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не защищает от постоянного тока утечки - только от переменного (AC); не подходит для систем с выпрямителями, ИБП, LED-драйверами с высоким уровнем постоянной составляющей
• Не работает при отсутствии напряжения - не является источником питания, только коммутирующим элементом
• Рабочая температура не ниже -10 C - нельзя устанавливать в неотапливаемых помещениях зимой
• Требует обязательного сочетания с автоматом - сам по себе не защищает от перегрузки

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток кухни и ванной
• Производственный участок с деревообрабатывающими станками - предотвращение пожара при пробое изоляции двигателя
• Автомобильный сервис - защита зарядных устройств и освещения в подземном гараже
• Жилой комплекс с теплыми полами - исключение ложных срабатываний благодаря селективности

Практические советы

• Выбирая УЗО, всегда проверяйте, что автомат рядом имеет такой же или меньший номинал - 40 А УЗО требует автомата 40 А или меньше (например, 32 А)
• При установке в щит с несколькими УЗО - ставьте этот селективный на входе или на группах с высокой нагрузкой, а обычные - на ответвлениях
• Проверяйте работоспособность кнопкой “T” ежемесячно - даже если всё кажется в порядке
• Не экономьте на месте монтажа - глубина 74 мм требует щита с внутренним объёмом не менее 120 мм
• Для систем с частыми ложными срабатываниями (например, старая проводка) - селективный вариант этого УЗО снижает количество отключений
