Выключатель дифференциальный (УЗО) (селективный) 2п 63А 300мА тип AC PROxima | elcb-2-63-300S-em-pro EKF

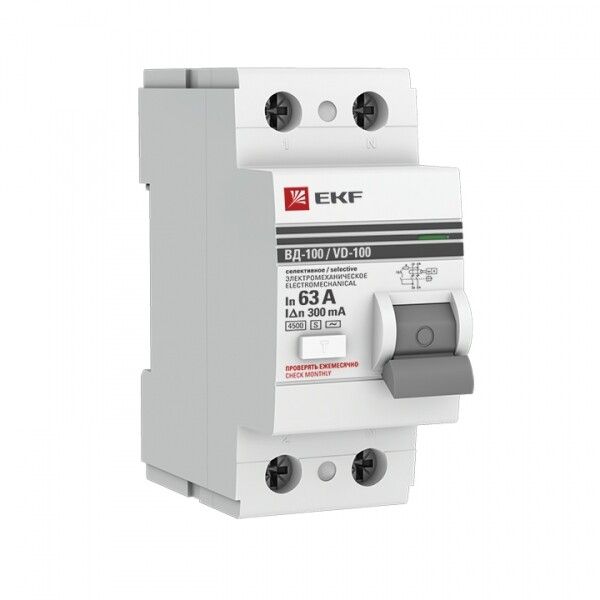

Выключатель дифференциальный (УЗО) селективный 2 полюса 63А 300мА тип AC электромеханический ВД-100 от EKF PROxima предназначен для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Это надёжное электромеханическое устройство с кратковременной задержкой срабатывания, подходящее для бытовых и промышленных сетей 400 В.

Назначение и область применения

УЗО ВД-100 защищает от опасных утечек переменного тока (тип AC) величиной до 300 мА. Его основная задача - отключить питание при появлении тока утечки, который может возникнуть при повреждении изоляции, контакте с металлическими частями оборудования или случайном прикосновении к токоведущим элементам. Благодаря селективной функции, он не отключает всю цепь при локальной утечке, что особенно важно в сложных распределительных системах. Применяется в щитах жилых домов, офисов, производственных цехов, на объектах с высокой нагрузкой - например, на конвейерах, насосных станциях, сварочных участках.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать мощную группу нагрузок, например, несколько автоматических выключателей
• Дифференциальный ток: 300 мА - чувствительность к утечкам, достаточная для противопожарной защиты; не предназначено для защиты человека от прямого удара (для этого нужны 30 мА)
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не сработает на постоянный или импульсный
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети 380/220 В
• Номинальная отключающая способность: 4,5 кА - выдерживает ток КЗ до этой величины без выхода из строя
• Кратковременная задержка срабатывания: да - имеет выдержку времени 0,1–0,3 сек, чтобы не срабатывать при кратковременных скачках (например, при запуске двигателей)
• Изоляционное напряжение: 660 В - обеспечивает безопасную работу даже при кратковременных перенапряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным импульсам
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: -10...+50 C - можно использовать в неотапливаемых помещениях, но не в холодных зонах ниже -10 C
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Поперечное сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Ширина по модулю: 2M - занимает два места на DIN-рейке
• Глубина монтажа: 66 мм - требуется свободное пространство в щите
• Серия: PROxima - продукт нового поколения от EKF с повышенными показателями надёжности

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Обязательно используйте его в паре с автоматическим выключателем на 63 А или меньше - само УЗО не защищает от перегрузок и КЗ. Совместим со всеми популярными сериями автоматов EKF, IEK, ABB, Schneider Electric. Дополнительная комплектация возможна: можно установить блоки сигнализации, дистанционного отключения или тестирования. Монтаж допускается только в сухих, хорошо вентилируемых щитах - не на улице и не во влажных помещениях.

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995). Сертифицирован для использования в условиях степени загрязнения 2 - то есть в помещениях с нормальным уровнем пыли и отсутствием агрессивных веществ. Климатическое исполнение УХЛ4 - рассчитано на умеренные и холодные регионы, но с ограничением по минимальной температуре (-10 C). Гарантия - 7 лет (84 месяца), что подтверждает долговечность конструкции.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, сохраняет функцию даже при отключении нуля
• Селективность - не вызывает массового отключения всей системы при локальной утечке
• Задержка срабатывания - исключает ложные срабатывания при пуске электродвигателей и других аппаратов с броском тока
• Высокая механическая прочность корпуса и надёжные клеммы - снижают риск нагрева и окисления контактов
• Ярко выраженный индикатор положения - легко определить состояние устройства (вкл./выкл.)

Ограничения применения

• Не применяется в сетях с постоянным током утечки - не реагирует на DC, пульсирующий или смешанный ток
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом
• Не установлен для использования вне помещений - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для температур ниже -10 C - может потерять чувствительность или отказаться работать
• Не подходит для защиты одного человека - 300 мА слишком мало для предотвращения смертельного удара; для этого нужен УЗО на 30 мА

Примеры использования

• Защита группы розеток в производственном цеху с мощными станками
• Общая защита этажного щита в многоквартирном доме перед ответвлениями на квартиры
• Щитовая защита на складе с освещением, конвейерами и зарядными устройствами
• Подключение к главному вводу в административном здании для предотвращения пожаров от старой проводки

Практические советы

• Выбирая УЗО ВД-100, проверьте, что автоматический выключатель перед ним имеет такой же или меньший номинальный ток (не более 63 А)
• При монтаже соблюдайте полярность: L и N должны быть правильно подключены - неверное подсоединение может нарушить работу
• Тестируйте устройство кнопкой “T” ежемесячно - это гарантирует его готовность к работе
• Если в вашей сети часто происходят ложные срабатывания - возможно, проблема в старой проводке или оборудовании с большими утечками; лучше разбить сеть на несколько УЗО с меньшим током утечки
• Для систем с большим количеством электроники (частотники, ИБП) рассмотрите возможность перехода на УЗО типа B - они реагируют на все виды токов утечки
