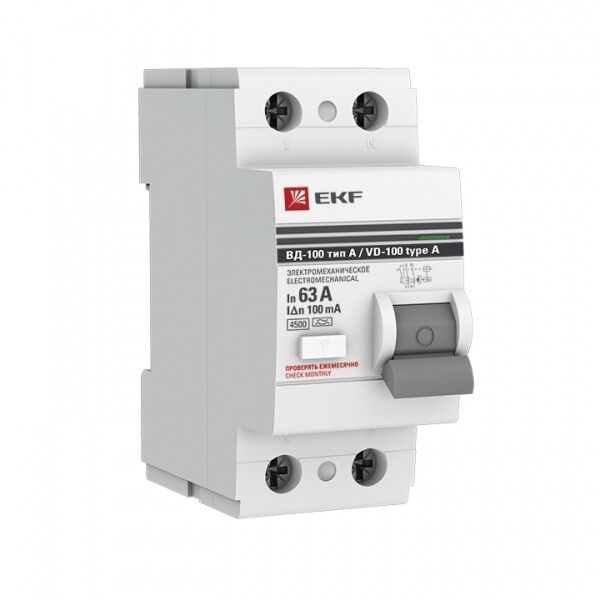

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 100мА (тип А) PROximа | elcb-2-63-100-em-А-pro EKF elcb-2-63-100-em-a-pro

Выключатель дифференциальный (УЗО) ВД-100 2П 63А 100мА тип A электромеханический от EKF PROxima обеспечивает защиту людей от поражения током и предотвращает возгорания, вызванные утечками тока. Это надёжное устройство для бытовых и промышленных сетей, работающее в паре с автоматическим выключателем.

Назначение и область применения

УЗО ВД-100 защищает от поражения электрическим током при случайном контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также оно предотвращает возгорание, вызванное длительными утечками тока, которые могут развиваться в короткое замыкание. Применяется в жилых домах, офисах, на производстве - там, где есть риск утечек тока в цепях переменного тока. Обязательно используется совместно с автоматическим выключателем, так как само УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток утечки: 100 мА - срабатывает при утечке свыше этой величины
• Тип чувствительности: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей, инверторов, ЭПРА)
• Напряжение сети: 230 В, частота 50 Гц - предназначено для однофазных сетей
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при аварийном токе короткого замыкания до этого уровня
• Изоляция: номинальное напряжение 660 В, импульсное выдерживание 4 кВ - высокая прочность изоляционных материалов
• Сечение провода: 1–25 мм2 - подходит для большинства медных кабелей в быту и промышленности
• Ширина по модулям: 2 М - занимает два места на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного пространства в распределительном щите
• Рабочая температура: от -10C до +50C - работает в условиях обычных помещений; заявленная возможность работы до -25C - лишь тестовая, не является нормальным режимом
• Степень защиты: IP20 - не защищена от брызг и пыли, применяется только внутри закрытых щитов
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных щитов
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, в помещениях с контролируемой влажностью
• Норматив: ГОСТ Р 51326.1-99 (МЭК 61008-1-96) - соответствует международным требованиям к УЗО

Совместимость и монтаж

УЗО ВД-100 устанавливается на DIN-рейку в распределительном щите. Его можно комбинировать с любыми автоматическими выключателями, подходящими по току (до 63 А). Подключение выполняется в соответствии со схемой на корпусе устройства: входные клеммы - сверху, выходные - снизу. Провода зажимаются с усилием, обеспечивающим плотный контакт - используйте кабели сечением 1–25 мм2. Не допускается установка без автомата перед ним - УЗО не защищает от перегрузок! При сборке щита учтите глубину монтажа (66 мм): устройство не поместится в слишком плоском ящике.

Безопасность и стандарты

УЗО ВД-100 сертифицировано по ГОСТ Р 51326.1-99 и соответствует МЭК 61008-1. Тип A гарантирует работу даже при наличии пульсирующих постоянных составляющих тока утечки - что важно для современной техники (варочные панели, ИБП, LED-драйверы, частотные преобразователи). Конструкция электромеханическая - не зависит от внешнего питания, поэтому остаётся работоспособной даже при отключении нуля или аварии в сети. Степень защиты IP20 исключает использование вне щита - попадание воды или пыли приведёт к отказу.

Преимущества

• Электромеханическая конструкция - надёжнее электронных аналогов, особенно при сбоях в питании
• Тип A - подходит для объектов с современным оборудованием, включая инверторы и импульсные источники питания
• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при серьёзных авариях
• Поддержка селективного исполнения - позволяет организовать многоступенчатую защиту без ложных срабатываний
• Длинная гарантия - 84 месяца, что говорит о уверенности производителя в долговечности

Ограничения применения

• Не работает без автоматического выключателя - сам по себе не защищает от перегрузок и КЗ
• Не предназначен для установки на улице или во влажных местах - IP20 не защищает от влаги
• Рабочая температура ниже -10C снижает надёжность - хотя заявлено до -25C, это не рабочий диапазон, а предельный тестовый
• Не подходит для трёхфазных систем - только двухполюсное исполнение для 230 В
• Не рекомендовано применение в сетях с постоянным током - только переменный (AC)

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне, в ванной, где повышен риск утечек
• Щиты на производстве: станки с ЧПУ, насосы, конвейеры с частотниками - все они генерируют пульсирующие утечки, которые тип A улавливает
• Объекты с мощной бытовой техникой: индукционные плиты, тепловые насосы, системы освещения на светодиодах
• Жилые дома с электрическим отоплением и бойлерами - где возможны длительные утечки через изоляцию

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие типа A - особенно если в доме есть инверторы, зарядки EV или LED-системы
• При монтаже в щитке соблюдайте порядок: автомат → УЗО → группы розеток/приборов. Не меняйте местами!
• Проверяйте срабатывание кнопкой «Т» ежемесячно - это обязательная процедура безопасности
• Если требуется селективность (защита нескольких уровней), выбирайте модели с маркировкой S - такие версии доступны в серии PROxima
• Не экономьте на месте установки - УЗО ВД-100 требует минимум 66 мм глубины. Установка в маленьком щите может затруднить обслуживание
• Для старых квартир с плохой изоляцией - этот УЗО лучше, чем 30 мА: он меньше ложно срабатывает, сохраняя защиту от опасных утечек
