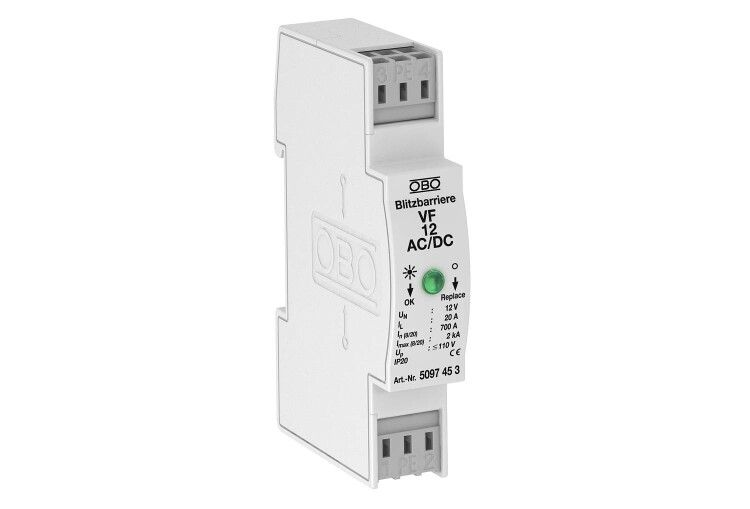

Устройство защиты от импульсных перенапряжений (УЗИП) для силовых сетей, Класс III, 12 В от OBO BETTERMANN (артикул vf12-ac dc / 5097453) предназначено для защиты чувствительного оборудования от кратковременных скачков напряжения в цепях постоянного тока до 12 В. Установка осуществляется на DIN-рейку, что делает его идеальным решением для распределительных щитов в системах информационных технологий.

Назначение и область применения

Этот УЗИП защищает оборудование от импульсных перенапряжений, возникающих из-за грозовых разрядов, коммутационных процессов или внешних помех. Он предназначен для установки в цепях постоянного тока 12 В, где важна надёжная работа электроники - например, в серверах, контроллерах, камерах наблюдения, системах автоматизации и других устройствах IT-инфраструктуры. Устройство работает совместно с другими уровнями защиты (класс I и II), выполняя задачу окончательной фильтрации остаточных импульсов.

Технические характеристики

• Номинальное напряжение: 12 В DC (работает также с переменным током)
• Категория защиты: Class III (последний уровень, ближе к оборудованию)
• Уровень защиты (L–N): 0,11 кВ; (L–PE): 1,2 кВ
• Номинальный разрядный ток (L–N): 0,7 кА
• Суммарный импульсный ток: 2 кА
• Номинальный ток нагрузки: 20 А
• Количество полюсов: 3 (L, N, PE - Y-схема подключения)
• Количество фаз: 1
• Степень защиты: IP20 - противостояние пальцам и крупному мусору, не герметичен
• Способ подключения: клеммы, без болтов
• Поперечное сечение провода: 0,14 – 2,5 мм2
• Габариты: 17,5 мм (один модуль)
• Способ монтажа: DIN-рейка 35 мм
• Система заземления: TT
• Индикация состояния: оптическая (визуальный сигнал работоспособности)

Совместимость и монтаж

УЗИП совместим с любыми шкафами и распределительными коробками, оснащёнными стандартной DIN-рейкой 35 мм. Монтаж выполняется просто: устройство защёлкивается на рейке, затем в клеммы заводятся провода сечением от 0,14 до 2,5 мм2. Для работы требуется наличие N-провода и защитного заземления (PE) - система должна соответствовать схеме TT. Устройство рассчитано на один объект защиты - подключается последовательно к одному потребителю или группе, питаемой от одного выхода.

Безопасность и стандарты

Соответствует требованиям стандарта EN 61643-11 для устройств класса III. Произведено компанией OBO BETTERMANN - лидером в области защиты от перенапряжений. Конструкция обеспечивает безопасную работу даже при многократных импульсах, однако после значительного удара может выйти из строя - требует замены.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щите
• Оптическая индикация позволяет сразу увидеть отказ - не нужен тестер
• Быстрый монтаж через клеммы без инструментов
• Y-образная схема подключения обеспечивает равномерную защиту всех проводников
• Поддержка как постоянного, так и переменного тока

Ограничения применения

• Не предназначен для защиты сетей выше 12 В - применение на 24 В, 48 В или 230 В приведёт к повреждению
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях
• Не является первичной защитой - должен использоваться вместе с УЗИП класса I/II на входе
• Не рассчитан на длительные перегрузки - максимальный рабочий ток 20 А, превышение вызывает нагрев и выход из строя
• Не подходит для защиты линий связи (RS-485, Ethernet) - только для силовой цепи 12 В

Примеры использования

• Защита 12 В-блоков питания в серверной комнате
• Охранная система с камерами и контроллерами на постоянном токе
• Автоматизация производства: датчики, PLC, приводы с питанием 12 В
• Фотоэлектрические системы с контроллерами заряда
• Распределительные щиты в медицинских или научных приборах

Практические советы

• Перед установкой проверьте, чтобы напряжение сети не превышало 12 В - даже кратковременный скачок до 24 В может вывести УЗИП из строя
• Используйте провода сечением не менее 0,5 мм2 для надёжного контакта - минимальные 0,14 мм2 подходят лишь для слаботочных сигналов
• Проверяйте индикатор регулярно - если он стал красным, замените устройство немедленно
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на срок службы
• Для комплексной защиты используйте этот УЗИП вместе с классом I/II на входе в помещение - тогда защита будет многоуровневой и эффективной
