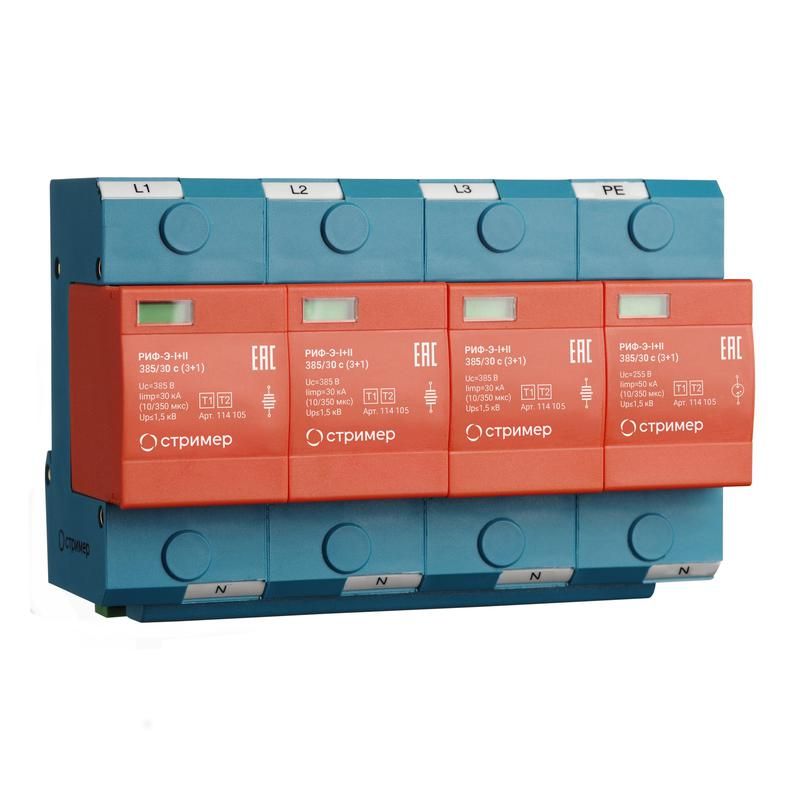

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 с (3+1) Стример 114105

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+1) Стример 50кА с визуальным сигналом - это комбинированное устройство класса I+II, предназначенное для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях и switching-перегрузках. Бренд Стример реализовал надёжную конструкцию с визуальной индикацией состояния и возможностью удалённой сигнализации, что делает РИФ-Э-I+II 385/30 (3+1) Стример 50кА с визуальным сигналом подходящим решением для распределительных щитов промышленных объектов.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+1) Стример 50кА с визуальным сигналом защищает электросеть от импульсных скачков напряжения, вызванных прямыми или ближними ударами молнии, а также коммутационными процессами в энергосистеме. Подходит для установки в главном вводном щите здания, где требуется одновременная защита по классу I (входной уровень) и классу II (распределительный уровень). Применяется в промышленных, торговых, логистических и жилых объектах с системой заземления TN-S или TT.

Технические характеристики

• Номинальное напряжение: 230 В (для однофазной цепи)
• Тип устройства: Ограничитель импульсных перенапряжений класса I+II
• Количество полюсов: 3P+N (три фазы + нейтраль)
• Уровень напряжения защиты (Up): 1,5 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Максимальный разрядный ток (I_max): 75 кА - способность выдерживать один импульс тока длительностью 10/350 мкс
• Рабочий ток (I_n): 30 кА - номинальный ток, который устройство может выдерживать многократно
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей DIN: 8 (занимает 8 стандартных модулей)
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Системы заземления: TN-S, TT
• Номинал предохранителя: рекомендуется не менее 125 А gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (3+1) Стример 50кА с визуальным сигналом устанавливается на DIN-рейку в распределительном щите. Для подключения используются медные провода сечением до 35 мм2. Клеммы рассчитаны на плотное соединение - важно затянуть болты моментом, указанным в инструкции, чтобы избежать нагрева. Обязательно соблюдать порядок подключения: фазы L1–L3, нейтраль N, и заземление PE должны быть подведены согласно схеме системы заземления. Устройство совместимо с автоматическими выключателями и предохранителями gL/gG номиналом ≥125 А, установленными перед ним.

Безопасность и стандарты

УЗИП РИФ-Э-I+II 385/30 (3+1) Стример 50кА с визуальным сигналом соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Конструкция обеспечивает безопасную работу в условиях повышенной электромагнитной помехи. Наличие визуального индикатора позволяет оперативно определить отказ модуля без тестирования. Дистанционная сигнализация (сухие контакты) интегрируется в системы SCADA или АСУ ТП для удалённого контроля.

Преимущества

• Комбинация классов I+II в одном корпусе снижает количество устройств в щите и упрощает проектирование
• Визуальный индикатор цветом показывает состояние каждого модуля: зелёный - работает, красный - заменить
• Дистанционная сигнализация позволяет получать сигнал об отказе через внешние системы управления
• Высокая импульсная стойкость (75 кА) обеспечивает надёжную защиту даже в районах с высокой грозовой активностью
• Сменные рабочие модули позволяют заменить повреждённый элемент без замены всего устройства

Ограничения применения

• Не предназначено для установки вне закрытых щитов - степень защиты IP20 исключает использование на улице или в сырых помещениях
• Требует обязательной установки предохранителя gL/gG не ниже 125 А - без него возможен выход из строя при аварии
• Не защищает от постоянного перенапряжения - для этого нужны стабилизаторы или реле напряжения
• Не применяется в IT-системах заземления - только TN-S и TT
• Не подходит для защиты слаботочных цепей (связь, Ethernet, CCTV) - для них необходимы отдельные УЗИП малой мощности

Примеры использования

• Главный ввод в промышленном цехе с конвейерами, сварочным оборудованием и ЧПУ-станками
• Щитовая на входе в торговую точку с крупной холодильной установкой и лифтами
• Жилой дом с автономной системой заземления TT и мощной бытовой техникой
• Логистический комплекс с серверной и системами видеонаблюдения - здесь РИФ-Э-I+II 385/30 (3+1) Стример 50кА с визуальным сигналом защищает основную силовую сеть, а отдельные УЗИП - слаботочные линии

Практические советы

• Перед установкой проверьте тип системы заземления - устройство не будет работать корректно в IT-сетях
• Обязательно используйте предохранитель gL/gG ≥125 А - он защищает само УЗИП от термического разрушения при пробое
• Подключение проводов выполняйте с усилием, указанном в документации - недостаточно затянутые клеммы вызывают перегрев
• Проверяйте индикатор ежемесячно - при появлении красного цвета замените модуль немедленно
• Для дистанционной сигнализации подключите контакты к контроллеру или релейному модулю - они не требуют питания
• При замене модуля отключите питание - хотя устройство имеет механическую блокировку, риск поражения остаётся
