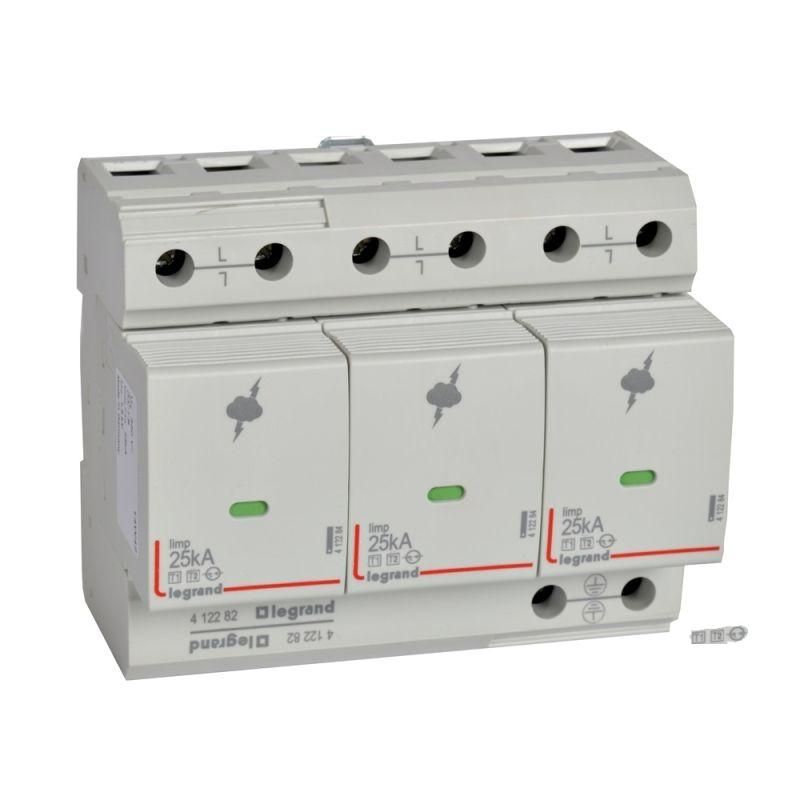

Устройство защиты от импульсных перенапряжений УЗИП T1 3п 25кА с сигнал. контакт. Leg 412282 Legrand

Устройство защиты от импульсных перенапряжений УЗИП T1 25кА 3P с сигнальным контактом от Legrand Euro предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при грозовых разрядах или коммутационных процессах. Артикул 412282 устанавливается на DIN-рейку и подходит для распределительных щитов в зданиях с внешней системой молниезащиты.

Назначение и область применения

УЗИП T1 25кА 3P с сигнальным контактом защищает электросеть от импульсных перенапряжений первой категории - тех, что попадают в объект через внешние провода, например, от молнии или аварийного соединения с ЛЭП. Применяется в главных распределительных щитах (ГРЩ) зданий, где есть молниеприёмники или воздушные вводы. Подходит для жилых домов, офисов, промышленных объектов и объектов инфраструктуры.

Технические характеристики

• Номинальный импульсный ток: 25 кА (способен выдерживать однократный удар тока величиной до 25 тысяч ампер по стандарту 8/20 мкс)
• Номинальное напряжение сети: 400 В (работает в трёхфазной сети 230/400 В)
• Количество полюсов: 3 (защита всех фаз L1, L2, L3, нулевой провод N не защищён - требуется отдельная установка UZIП T1+N)
• Уровень напряжения защиты: 1,5 кВ (при импульсе выходное напряжение на защищаемом оборудовании не превысит 1500 В)
• Максимальное сечение проводника: 35 мм2 (можно подключить медные провода до этого размера)
• Степень защиты: IP20 (не защищён от воды и пыли - устанавливается внутри закрытого щита)
• Количество модулей DIN: 6 (занимает шесть стандартных модулей шириной 17,5 мм каждый)
• Тип крепления: защёлка (фиксация на DIN-рейке без инструментов)
• Сигнализация: да (визуальный индикатор состояния - зелёный цвет = исправен, красный = заменить)

Совместимость и монтаж

УЗИП T1 25кА 3P с сигнальным контактом монтируется исключительно на DIN-рейку типа C или TS35. Для работы требует подключения к входному кабелю до основного автоматического выключателя - то есть устанавливается перед главным рубильником. Каждый полюс подключается последовательно: вход - к фазе от ввода, выход - к фазе после автомата. Нейтраль не подключается - устройство работает между фазами. Сигнальный контакт (NO/NC) позволяет подключить цепь удалённой сигнализации - например, к контроллеру или световой табличке.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2016. Произведено в соответствии с европейскими нормами безопасности Legrand. Не содержит свинца и других запрещённых веществ. Работает в температурном диапазоне от -25C до +70C.

Преимущества

• Чёткая визуальная индикация работоспособности - легко определить, нуждается ли УЗИП в замене
• Высокая устойчивость к импульсам - 25 кА обеспечивает надёжную защиту даже в регионах с частыми грозами
• Фиксация на DIN-рейке без болтов - быстрый монтаж и демонтаж
• Поддержка сигнализации - возможность интеграции в системы АСУ ТП или охранной сигнализации
• Совместимость с большинством щитов Legrand и аналогичных серий

Ограничения применения

• Не предназначен для защиты от постоянных перенапряжений - только от кратковременных импульсов
• IP20 - нельзя использовать вне закрытого щита, в сыром помещении или на улице
• Только три полюса - для полноценной защиты трёхфазной сети с нулём требуется дополнительно УЗИП T1+N
• Не заменяет внутреннюю защиту оборудования - применяется как первый уровень защиты, совместно с УЗИП T2/T3
• Не рассчитан на многократные удары - после нескольких срабатываний необходимо проверить и заменить

Примеры использования

• Главный распределительный щит многоэтажного дома с молниеприёмником на крыше
• Производственный цех с мощными насосами и ЧРП, питаемыми от открытой ЛЭП
• Объект связи - серверная с вводом по воздушной линии
• Автомобильный сервис с компрессорами и сварочными аппаратами

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения
• Проверьте посадочные размеры - УЗИП занимает 6 модулей, убедитесь, что в щите достаточно места
• Провода подключайте плотно - максимальное сечение 35 мм2 требует качественного обжима клеммы
• Сигнальный контакт используйте для подключения к системе мониторинга - это снижает риск отказа без заметки
• Планово проверяйте состояние индикатора каждые 6–12 месяцев; при появлении красного цвета замените УЗИП T1 25кА 3P с сигнальным контактом немедленно
• Не устанавливайте этот УЗИП в качестве единственной защиты - всегда сочетайте с УЗИП T2 на втором уровне
