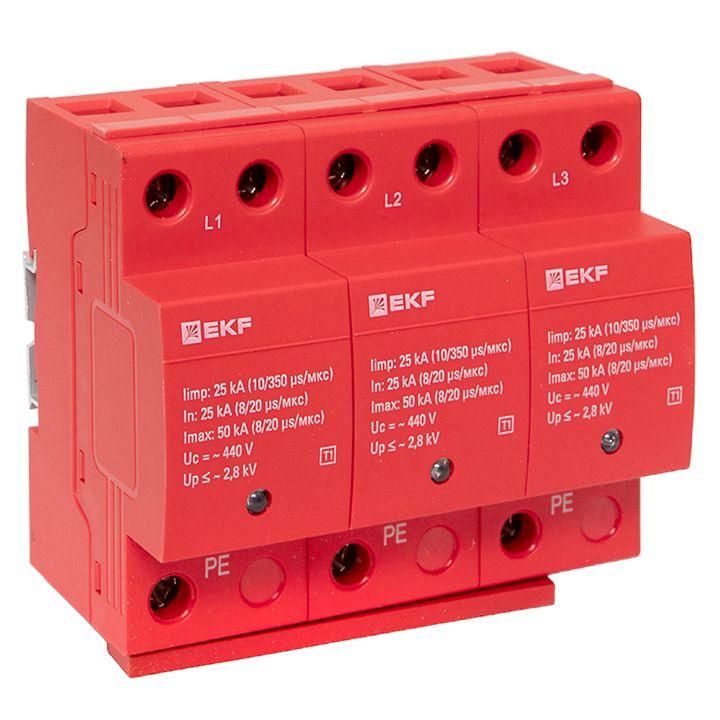

Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350 s) 3P | spd-t1-3p EKF

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25 кА (10/350 мкс) 3P 230 В 2 кВ с визуальным сигналом от EKF предназначено для защиты электрооборудования от высокомощных импульсов, вызванных молниями или аварийными скачками напряжения. Артикул spd-t1-3p обеспечивает надёжную первую ступень защиты в системах молниезащиты зданий и сооружений.

Назначение и область применения

Это устройство защиты от импульсных перенапряжений (УЗИП) класса 1 используется там, где есть риск прямого удара молнии в воздушные линии электропередач или когда требуется первичная защита в составе внешней молниезащиты объекта. Устанавливается перед счётчиком энергии - например, на опоре ЛЭП, в наружной шкаф-коробке или в главном распределительном щите (ГРЩ), а также во вводно-распределительных устройствах (ВРУ). Подходит для сетей с конфигурацией TN-C и IT.

Технические характеристики

• Номинальный импульсный ток (Iimp): 25 кА (10/350 мкс) - способен выдерживать удары молнии с высокой энергией;
• Номинальное напряжение: 230 В - рассчитано на однофазные цепи в трёхпроводной сети (L+N+PE);
• Количество полюсов: 3 - защищает все три проводника: фаза, ноль и защитный заземляющий проводник;
• Уровень защиты по напряжению: 2 кВ - ограничивает перенапряжение до безопасного уровня на всех входах;
• Способ монтажа: DIN-рейка 35 мм - совместим с типовыми распределительными щитами;
• Максимальное сечение провода: 25 мм2 - позволяет подключить толстые жилы, используемые в вводных линиях;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не предназначен для уличной установки без корпуса;
• Сигнализация: оптическая - красный индикатор показывает отказ устройства; зелёный - исправность;
• Габариты: 6 модулей - занимает место в щите аналогично шести автоматическим выключателям;
• Поддерживаемые системы: TN-C, IT - работает в сетях с комбинированным PEN-проводником и изолированной нейтралью.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25 кА (10/350 мкс) 3P 230 В 2 кВ с визуальным сигналом монтируется на стандартную DIN-рейку 35 мм. Для подключения используются три проводника: L, N, PE. Максимальное сечение 25 мм2 требует использования клемм с достаточным усилием затяжки - рекомендуется применять динамометрический ключ. Установка должна выполняться до счётчика, чтобы защитить всю внутреннюю сеть. Обязательно соблюдайте требования ГОСТ Р 50669-2014 и ПУЭ: заземление устройства должно иметь минимальное сопротивление и короткую, прямую линию подключения к шине PE.

Безопасность и стандарты

УЗИП соответствует международному стандарту IEC 61643-11 и российскому ГОСТ Р 50669-2014. Применяется в соответствии с правилами молниезащиты (СП 34.13330.2012). Индикатор состояния позволяет оперативно выявить выход из строя - при горящем красном светодиоде устройство необходимо заменить. Нельзя использовать в цепях постоянного тока или с напряжением выше 230 В переменного тока.

Преимущества

• Высокая устойчивость к импульсу 25 кА (10/350 мкс) - один из самых высоких уровней среди УЗИП класса 1;
• Визуальная сигнализация - легко контролировать состояние без тестера;
• Поддержка TN-C - единственный вариант для старых объектов с комбинированным PEN-проводником;
• Фиксированная защита 2 кВ - гарантирует соответствие требованиям к уровню защиты оборудования;
• Компактность - всего 6 модулей, что экономит место в щитах.

Ограничения применения

• Не предназначен для установки вне закрытого щита - степень защиты IP20 исключает воздействие воды и пыли;
• Не работает в сетях с напряжением более 230 В - нельзя применять в трёхфазных системах 400 В без специальных решений;
• Не заменяет вторую и третью ступени защиты - должен использоваться в комплексе с УЗИП класса 2/3;
• Не подходит для цепей постоянного тока, генераторов, солнечных установок без согласования с производителем;
• Требует обязательного качественного заземления - при плохом контакте с PE эффективность снижается до нуля.

Примеры использования

• Главный распределительный щит (ГРЩ) многоэтажного жилого дома - первый уровень защиты после ввода от столба;
• Щит учёта на опоре ЛЭП - предохраняет счётчики и кабели от молниевых импульсов;
• ВРУ промышленного предприятия с системой TN-C - защищает оборудование от пробоев через PEN-проводник;
• Объекты с внешней молниезащитой (молниеотводы) - в паре с заземляющим контуром образуют полноценную систему защиты.

Практические советы

• Перед установкой проверьте сечение вводного кабеля - он должен соответствовать макс. 25 мм2, иначе потребуется переходник;
• При монтаже в щит с TN-C системой обязательно сохраняйте целостность PEN-проводника - не разрывайте его внутри УЗИП;
• Индикатор «красный» - повод немедленно заменить устройство, даже если остальные элементы работают;
• Не устанавливайте этот УЗИП в качестве единственной защиты - всегда дополняйте его УЗИП класса 2 (например, EKF PROxima) на групповых щитках;
• Проверяйте контакт заземления ежегодно - окисление или ослабление крепления снижают эффективность на 70–90%.
