Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350μs) 4P | spd-t1-4p EKF

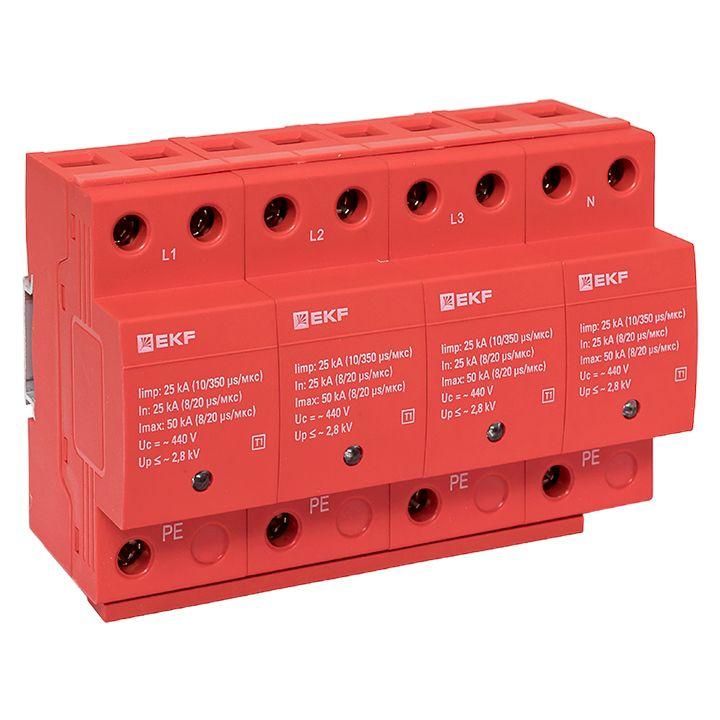

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25 кА (10/350 мкс) 4P с визуальным сигналом от EKF предназначено для защиты электрооборудования от высоковольтных импульсов, вызванных молниями или аварийными скачками напряжения. Артикул spd-t1-4p обеспечивает надёжную первую ступень защиты в системах молниезащиты зданий и сооружений.

Назначение и область применения

Это устройство защищает электрические сети от ударов молнии и крупных импульсных перенапряжений, возникающих при прямом или близком поражении молнией воздушной линии электропередачи. Устанавливается на входе энергоснабжения объекта - до счётчика, в щите учёта на опоре, в главном распределительном щите (ГРЩ) или вводно-распределительном устройстве (ВРУ). Применяется там, где есть риск прямого воздействия грозового разряда. Не используется для внутренних цепей после основного щита - для них нужны устройства класса 2 или 3.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём (TN-S, TN-C-S)
• Номинальный импульсный ток Iimp: 25 кА (10/350 мкс) - способно выдерживать энергию удара молнии, аналогичного реальному грозовому разряду
• Защитное напряжение: 2 кВ - максимальное напряжение, которое пройдёт через устройство при срабатывании; ниже этого уровня остаётся защищённая нагрузка
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно
• Монтаж: на DIN-рейку, занимает 8 модулей - совместим с типовыми шкафами и распределительными щитами
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Визуальный индикатор состояния: да - цветной флажок показывает работоспособность (зелёный - исправен, красный - требуется замена)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25 кА (10/350 мкс) 4P с визуальным сигналом устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение выполняется медными проводниками сечением 16–35 мм2. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м, чтобы избежать лишнего индуктивного сопротивления. Монтаж допускается только в помещениях или герметичных щитах с температурой от -25C до +60C. Для работы с нулевой шиной используйте отдельную клемму PE/N, не соединяйте её с корпусом.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 51992-2016 и IEC 61643-11. Произведено в соответствии с классом 1 (тип 1) по методике испытаний импульсом тока 10/350 мкс. Индикатор состояния соответствует EN 61643-11:2011, пункт 8.3.2. Несоблюдение условий установки (например, открытый монтаж вне щита) нарушает безопасность и аннулирует гарантию.

Преимущества

• Высокая устойчивость к энергии молнии - 25 кА позволяет применять даже в районах с высокой грозовой активностью
• Чёткий визуальный контроль - индикатор сразу указывает на необходимость замены, исключает скрытые отказы
• Полная четырёхполюсная защита - включает нейтраль, что важно для современных систем с чувствительной электроникой
• Фиксированная компактная форма - 8 модулей легко помещаются в большинстве ГРЩ и ВРУ

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не заменяет УЗИП класса 2/3 - не обеспечивает защиту от вторичных импульсов внутри здания
• Не рассчитан на постоянные перегрузки - не является автоматическим выключателем или предохранителем
• Не рекомендован для однофазных сетей 230 В - требует трёхфазного питания с нулём
• Не подлежит ремонту - при сработке заменяется полностью

Примеры использования

• Главный распределительный щит жилого многоквартирного дома перед счётчиками
• Щит учёта на столбе ЛЭП, питаемого от воздушной линии 0,4 кВ
• Вводное устройство промышленного цеха с металлической крышей и молниеотводом
• Объекты с высокой плотностью электроники: серверные, АСУ ТП, системы видеонаблюдения

Практические советы

• Перед установкой проверьте наличие заземления - без качественного контура заземления устройство не будет работать эффективно
• Подбирайте сечение проводов согласно таблице производителя: слишком тонкие провода снижают защитные свойства
• Проверяйте индикатор каждые 6 месяцев - особенно после грозы
• Не устанавливайте параллельно с обычными автоматами - используйте специальные держатели или комбинированные устройства
• При замене всегда отключайте питание - даже при отключенном автомате на входе может сохраняться потенциал
