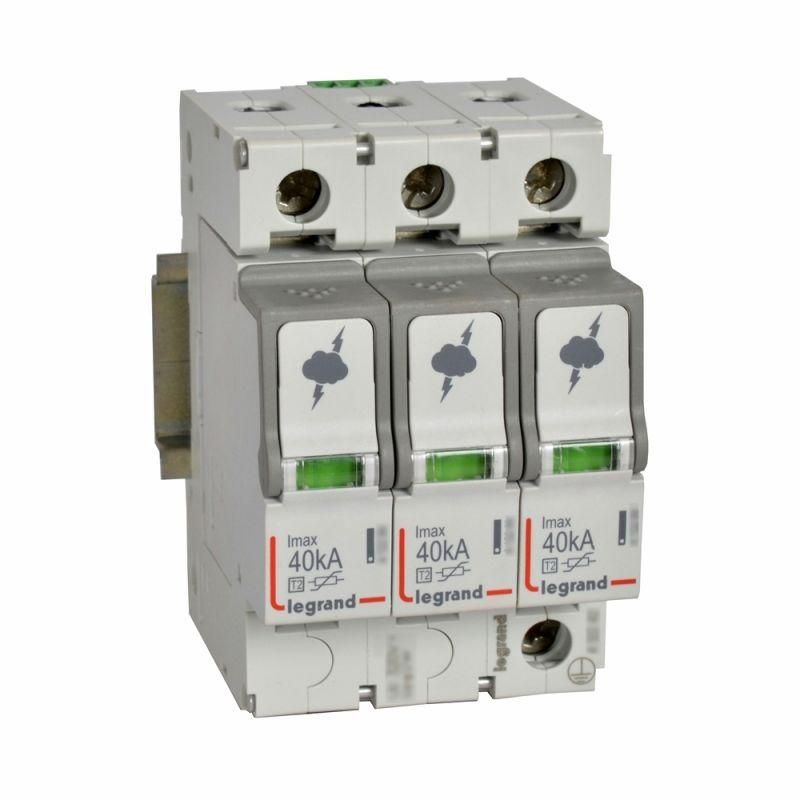

Устройство защиты от импульсных перенапряжений УЗИП T2 3п 40кА 440В с сигнал. контакт. Leg 412232 Legrand

Устройство защиты от импульсных перенапряжений УЗИП T2 3P 40кА 440В с сигнальным контактом от Legrand предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при грозовых разрядах или коммутационных процессах. Артикул 412232 подходит для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

УЗИП T2 3P 40кА 440В защищает оборудование от кратковременных скачков напряжения, вызванных молниями, аварийными отключениями или включением мощных нагрузок. Он устанавливается на входе в здание после главного автоматического выключателя - то есть на втором уровне защиты (T2), когда первый уровень (T1) уже установлен на границе между внешней и внутренней сетью. Подходит для систем TN-S, TT, IT с напряжением до 440 В переменного тока. Применяется в цепях питания станков, насосов, систем освещения, HVAC, серверных и производственных комплексов.

Технические характеристики

• Тип защиты: T2 (второй уровень, для внутренних сетей)
• Число полюсов: 3P (три фазы, без нуля)
• Номинальный ток импульса (I_n): 40 кА (по стандарту IEC 61643-11)
• Максимальное рабочее напряжение (U_c): 440 В
• Сигнальный контакт: наличие механического контакта, который замыкается при выходе устройства из строя
• Рабочая температура: от -40C до +85C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри щита)

Совместимость и монтаж

УЗИП T2 3P 40кА 440В с сигнальным контактом монтируется на DIN-рейке шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением от 1,5 до 25 мм2. Каждый полюс подключается последовательно к соответствующей фазе L1, L2, L3. Нулевой провод не подключается - устройство работает только между фазами. Сигнальный контакт (NO/NC) предназначен для подключения к системе контроля состояния - например, к реле управления или HMI-панели. После срабатывания УЗИП необходимо заменить - он не восстанавливаемый. Перед монтажом проверьте соответствие сечения кабеля и класса защиты щита.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 61643-11 и имеет сертификаты, подтверждающие безопасную работу в промышленной среде. Соответствует нормам по предотвращению возгорания при отказе. Сигнальный контакт обеспечивает раннее обнаружение отказа, что снижает риск работы системы без защиты.

Преимущества

• Высокая устойчивость к импульсам - 40 кА позволяет выдерживать даже сильные грозовые разряды
• Сигнальный контакт даёт возможность удалённо контролировать состояние защиты без вскрытия щита
• Компактная форма занимает мало места на DIN-рейке
• Подтверждённая надёжность бренда Legrand в условиях длительной эксплуатации

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток до 440 В
• Не защищает от перегрузок или коротких замыканий - обязательно нужен автоматический выключатель перед ним
• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на улице или в сыром помещении
• Не совместим с системами TN-C - требуется отдельный PE-проводник

Примеры использования

• Защита вводного шкафа на заводе с трёхфазным питанием 380 В
• Установка в распределительном щите торгового центра рядом с основным рубильником
• Обеспечение безопасности оборудования в логистическом терминале, где часто происходят перебои в сети

Практические советы

• Перед установкой проверьте, что U_c = 440 В соответствует вашей сети - в некоторых странах используется 415 В, это допустимо
• Сигнальный контакт используйте для интеграции в SCADA-систему - это позволит получать оповещения о замене УЗИП до того, как произойдёт повреждение оборудования
• При замене всегда выбирайте аналогичный тип - УЗИП T2 3P 40кА 440В с сигнальным контактом от Legrand (артикул 412232) - другие модели могут иметь другую энергоёмкость или время реакции
• Не экономьте на кабельных соединениях - плохой контакт увеличивает вероятность нагрева и выхода устройства из строя
