Автоматический выключатель ABS1203b (65/65кА 380/415В) 3Р) 1200A 50Hz | 41032900 Lsis

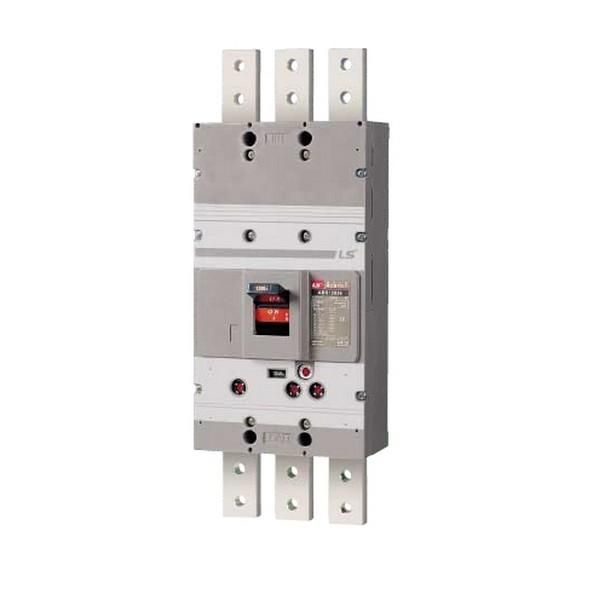

Автоматический выключатель ABS1203b от LS Electric - трёхполюсный силовой аппарат в литом корпусе с номинальным током 1200 А и отключающей способностью 65 кА. Предназначен для защиты мощных электрических цепей от перегрузок и КЗ, применяется в промышленных распределительных щитах с напряжением до 690 В.

Назначение и область применения

ABS1203b используется для защиты электрооборудования высокой мощности от сверхтоков: перегрузок и коротких замыканий. Также позволяет выполнять редкие ручные коммутационные операции - включение и отключение нагрузки. Подходит для установки в главных распределительных щитах, на входе в цеховые сети, у крупных двигателей, трансформаторов и систем конвейеров. Применяется в металлургии, машиностроении, химической промышленности и других отраслях с жесткими требованиями к надёжности питания.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 1200 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Число полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 690 В AC - работает в сетях до этого значения; рекомендовано применение в 380–415 В
• Номинальная отключающая способность: 65 кА - способность безопасно прервать наибольший возможный ток КЗ
• Тип расцепителя: Электромагнитный и тепловой - двойная защита: быстрый ответ на КЗ и медленный - на длительную перегрузку
• Исполнение: Стационарное - предназначен для закрепления в щите, не является модульным
• Привод: Ручной - управление осуществляется рычагом, без дистанционного управления
• Способ монтажа: Монтажная плата - крепится болтами прямо на металлическую плату или шасси, не требует DIN-рейки
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Рабочий температурный диапазон: от –40 C до +40 C - допустимо использование в холодных помещениях и нагреваемых зонах, но не вне помещений
• Указатель расцепления: Да - визуально показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

ABS1203b не совместим с DIN-рейками. Устанавливается исключительно через отверстия на основании на монтажную плиту из стали или алюминия толщиной не менее 2 мм. Для соединения используются болты M10-M12 с моментом затяжки 15–20 Нм. Обязательно соблюдайте посадочные размеры контактов: верхние и нижние клеммы рассчитаны на шины или кабель сечением до 3×240 мм2. Перед монтажом проверьте соответствие площадки и отверстий по чертежу производителя. Не используйте адаптеры или переходники - это снижает механическую прочность и нарушает сертификацию устройства.

Безопасность и стандарты

ABS1203b соответствует международному стандарту IEC 60947-2 для выключателей в литом корпусе. Сертифицирован для работы в промышленных условиях. Отключение при КЗ происходит в пределах 10–20 мс, что обеспечивает защиту оборудования согласно нормам безопасности. Устройство имеет класс исполнения по ударостойкости и вибрации, достаточный для условий производства. Однако IP20 не предусматривает защиту от внешней среды - запрещено использовать во влажных, пыльных или открытых местах без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (65 кА) - гарантирует работу даже при серьёзных аварийных режимах
• Термомагнитный расцепитель с двухступенчатой защитой - точнее реагирует на различные типы повреждений
• Яркий визуальный индикатор причины отключения - ускоряет диагностику и восстановление
• Литой корпус обеспечивает долговечность, герметичность внутренних компонентов и устойчивость к механическим воздействиям
• Подтверждённая надёжность бренда LS Electric - продукция прошла тестирование в экстремальных условиях

Ограничения применения

• Не для мобильных или портативных установок - слишком массивный и требует жёсткого крепления
• IP20 - нельзя устанавливать в сырых, пыльных или наружных условиях без дополнительной защиты
• Работает только при температуре от –40 C до +40 C - не подходит для сурового севера без обогрева щита
• Нет возможности удаленного управления или сигнализации - требуется внешняя система контроля
• Не подлежит ремонту - после отказа замена только полностью

Примеры использования

• Главный ввод в цеховой распределительный пункт с питанием нескольких станков
• Защита трансформатора 1000 кВА на подстанции
• Щит питания системы конвейера с двигателями суммарной мощностью более 500 кВт
• Общий автомат перед группой печей или насосных станций

Практические советы

• Перед установкой ABS1203b обязательно проверьте расчетный ток КЗ в вашей сети - он должен быть ниже 65 кА
• Выбирайте кабели и шины с сечением, соответствующим 1200 А - недостаточно сечение вызовет перегрев контактных элементов
• При сборке щита оставьте минимум 15 см свободного места вокруг аппарата для теплоотвода и обслуживания
• Проверяйте положение рычага после каждого отключения - если указано “TRIPPED”, найдите причину прежде чем включать снова
• Не путайте с модульными автоматами - ABS1203b требует специальной платы, а не DIN-рейки
• Храните в сухом месте при t = +5…+30 C - влияние влаги на пластик корпуса может снизить срок службы
