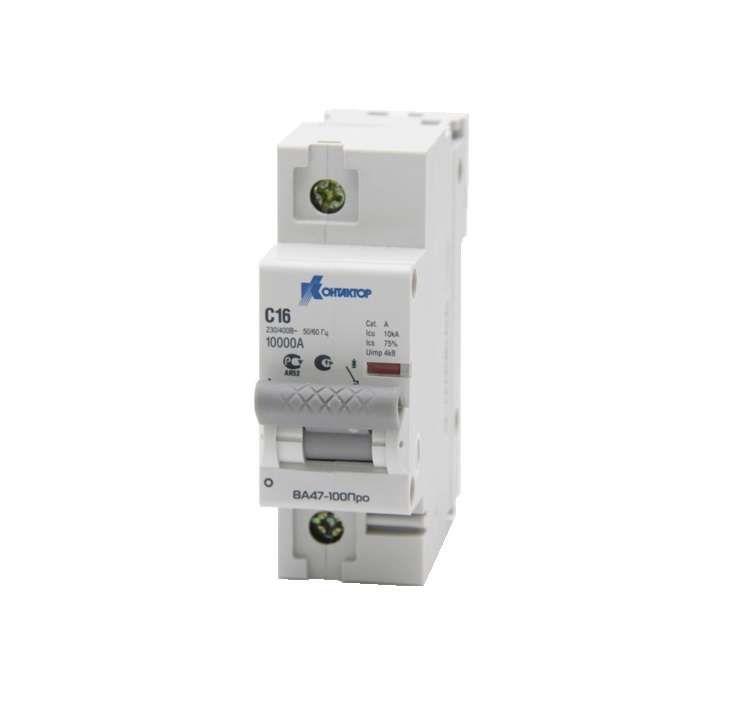

Выключатель автоматический ВА47-100Про, 3П, 80A, Icu-10kA, х-ка С | 7000349 Контактор (Legrand)

Автоматический выключатель модульный трехполюсный 80А 10кА характеристика С ВА47-100 ВА47-100Про предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор, выпускаемый компанией Контактор Ульяновск, устанавливается на DIN-рейку и применяется в промышленных и коммерческих объектах с переменным током. Его надежная конструкция и сертифицированные параметры делают ВА47-100 Про удобным решением для систем до 400 В.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 80А 10кА характеристика С ВА47-100 ВА47-100Про используется для защиты трёхфазных электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в распределительных щитах промышленного оборудования, конвейеров, насосных станций, HVAC-систем и других установок с мощностью до 32 кВт при напряжении 400 В. Подходит для помещений с контролируемой средой: заводские цеха, склады, административные здания.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 10 кА - предельная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, двигатели, светильники с ЭПРА);
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 230/400 В;
• Род тока: переменный (AC) - не постоянный ток;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Ширина: 3 модуля (54 мм) - занимает три ячейки на DIN-рейке;
• Глубина монтажа: 70 мм - требует достаточного места внутри шкафа;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность;
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для коротких замыканий);
• Способ монтажа: на DIN-рейку типа TS35;
• Исполнение: стационарное - не предназначено для частых операций включения/выключения.

Совместимость и монтаж

ВА47-100 Про устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство защёлкой - она расположена снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное углубление. Подключение проводов выполняется к верхним и нижним винтовым клеммам. Максимальное сечение жил - 25 мм2 (медные). Обязательно соблюдайте порядок подвода питания: вход - сверху, выход - снизу. Не используйте многожильные провода без наконечников - они могут ослабить контакт.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC 60898-1 и российского ГОСТ Р 50345. Сертификаты подтверждают соответствие безопасности, термической стойкости и долговечности. Конструкция исключает самопроизвольное отключение при вибрациях. Открытые части находятся под защитой корпуса - при работе с включенными цепями требуется использовать средства индивидуальной защиты.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже при серьёзных авариях;
• Характеристика “C” хорошо сочетается с типичными промышленными нагрузками - меньше ложных срабатываний при запуске двигателей;
• Фиксация на DIN-рейке позволяет быстро менять устройства без демонтажа всей системы;
• Наличие обоих типов расцепителей гарантирует двойную защиту - от медленных перегрузок и молниеносных КЗ;
• Климатическое исполнение УХЛ3 даёт возможность применять в неотапливаемых помещениях зимой.

Ограничения применения

• Не для цепей постоянного тока - только переменный ток 50 Гц;
• Защита IP20 не допускает использование во влажных, пыльных или открытых местах - нужна герметизация шкафа;
• Не рекомендован для частого ручного включения/выключения - механизм рассчитан на аварийное отключение, а не на регулярную коммутацию;
• Подходит только для трёхфазных сетей; однофазные цепи требуют другого типа автомата;
• При температуре ниже −40C возможны снижение чувствительности теплового расцепителя.

Примеры использования

• Щитовая на производстве: защита группы станков с асинхронными двигателями;
• Обогревательный контур: управление и защита трёхфазных ТЭНов;
• Вентиляционная система: контроль работы нескольких вентиляторов на одном участке;
• Освещение крупного торгового зала: защита осветительных цепей с люминесцентными и LED-светильниками с балластами.

Практические советы

• Выбирая автомат, проверьте, что расчетный ток нагрузки не превышает 80 А - лучше иметь запас 10–15%
;
• При группировке нескольких автоматов в одном шкафу учтите глубину монтажа (70 мм) - не забудьте про место для проводов и кабельных каналов;
• Для точной диагностики сработавшего автомата - после отключения всегда проверяйте состояние цепи перед включением;
• Не закручивайте клеммы слишком сильно - можно повредить пластиковую часть или деформировать контакт;
• Если планируете многочисленные включения, рассмотрите вариант с контактором - ВА47-100 Про не является коммутирующим элементом.
