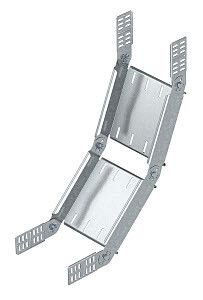

Вертикальный регулируемый угол 60x200 (RGBV 620 FT) | 7079206 OBO Bettermann

Угол регулируемый вертикальный 60x200 мм от OBO BETTERMANN - это компонент для сборки кабельных трасс, позволяющий изменять направление проводки в вертикальной плоскости. Артикул RGBV 620 FT обеспечивает надёжное соединение лотков с высотой бортов 60 мм, сохраняя доступ к кабелям и упрощая монтаж на объектах с нестандартными траекториями.

Назначение и область применения

Угол регулируемый вертикальный 60x200 мм предназначен для изменения направления кабельной трассы под углом до 90° в вертикальной плоскости. Подходит для использования с любыми кабельными лотками, имеющими высоту боковой стенки 60 мм. Применяется в системах распределения электроэнергии и слаботочных сетях - например, на промышленных площадках, в офисных зданиях, серверных помещениях и на транспорте.

Технические характеристики

• Тип: Угол регулируемый, поворот в вертикальной плоскости
• Размеры: Высота 60 мм, ширина 200 мм
• Внутренний радиус изгиба: 400 мм - позволяет прокладывать кабели без перегибов и повреждений изоляции
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках на кабели
• Материал: Оцинкованная сталь с горячим цинкованием - защищает от коррозии даже в агрессивных средах
• Перфорация: Да - позволяет фиксировать угол к опорным конструкциям болтами или заклёпками через отверстия
• Соединительный элемент: Встроен - обеспечивает быстрое и герметичное соединение с лотками без дополнительных деталей
• Артикул: RGBV 620 FT / 7079206

Совместимость и монтаж

Угол регулируемый вертикальный 60x200 мм совместим со всеми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту борта 60 мм. Монтаж выполняется путём вставки лотка в соединительную часть угла до щелчка - фиксация происходит автоматически. Для жесткой установки используйте перфорацию: просверлите отверстия в местах, соответствующих несущей конструкции, и закрепите саморезами или болтами M8–M10. Не требует специальных инструментов - достаточно отвёртки и уровня.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и химической активности. Соответствие стандартам IEC 61537 и DIN 41430 подтверждает применение в промышленных и коммерческих объектах. Напряжение и ток не ограничены конструкцией - безопасность зависит от выбранных кабелей и защиты цепи.

Преимущества

• Регулируемость - можно выставить нужный угол между 0° и 90°, что снижает необходимость в точном предварительном проектировании
• Встроенный соединитель - исключает потерю времени на поиск и установку дополнительных креплений
• Перфорированная поверхность - даёт гибкость в способах крепления к стенам, потолкам и металлоконструкциям
• Цинковое покрытие - увеличивает срок службы в сырых, пыльных и агрессивных средах без необходимости окраски
• Совместимость с широким спектром лотков - снижает затраты на запасы различных комплектующих

Ограничения применения

• Не предназначена для горизонтального поворота - для этого используются другие типы углов
• Максимальная высота борта лотка - 60 мм; использование с более высокими лотками невозможно
• Не рекомендуется для внешней установки без дополнительной защиты от осадков - хотя цинк устойчив, длительное воздействие воды может вызвать коррозию в местах резов или повреждений покрытия
• Не подходит для силовых кабелей свыше 10 кА короткого замыкания - требуется проверка по расчетным параметрам системы

Примеры использования

• Подключение вертикального участка кабельного лотка от этажа к этажу в многоэтажном здании
• Обход колонн и трубопроводов в производственных цехах
• Сборка трассы для кабелей связи в серверной комнате с ограниченным пространством
• Монтаж в условиях частых изменений конфигурации оборудования - благодаря регулировке легко адаптируется под новые схемы

Практические советы

• Перед монтажом проверьте внутренний радиус 400 мм - он должен позволять свободно прокладывать кабели с минимальным допустимым радиусом изгиба
• При использовании с лотками других брендов убедитесь, что ширина и глубина совпадают с 200×60 мм
• Закрепляйте угол не реже чем каждые 1,5 метра - особенно при большой массе кабелей
• При работе в пыльных помещениях периодически проверяйте состояние перфорированных отверстий - они могут забиваться, снижая эффективность крепления
• Arтикул RGBV 620 FT - единственный вариант в линейке OBO BETTERMANN с такими параметрами; не путайте с другими углами, например, с горизонтальными или фиксированными
