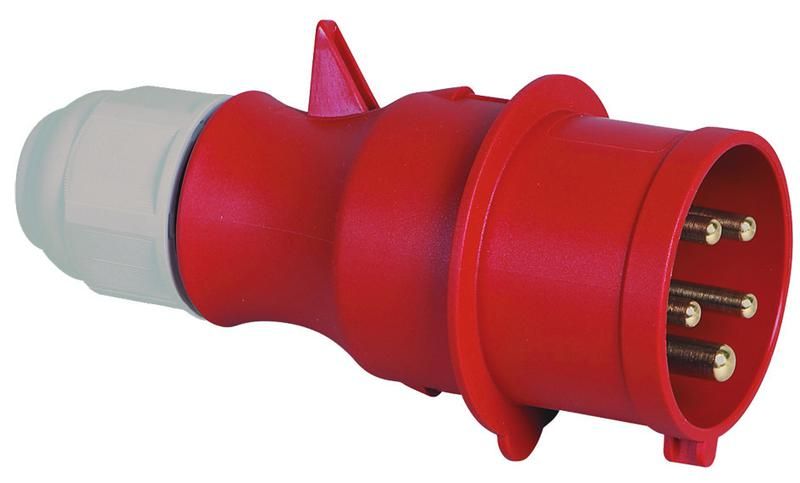

Вилка кабельная 16А 5р(3р+N+E) 400В 6h IP44 203-TLS I 203-TLS-Bals Bals

Вилка кабельная Bals 203-tls-bals предназначена для надёжного подключения оборудования к трёхфазной сети 400 В с заземлением. Прочная конструкция с защитой IP44 делает её подходящей для использования на производстве, в цехах и других условиях с повышенной запылённостью.

Назначение и область применения

Эта вилка используется для временного или постоянного подключения мощных трёхфазных устройств - станков, насосов, компрессоров, конвейеров и другого промышленного оборудования. Подходит для ситуаций, где требуется безопасное и устойчивое соединение с заземлением. Красный цвет корпуса соответствует стандартному обозначению трёхфазных сетей 400 В.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева;
• Номинальное напряжение: 400 В - рассчитана на работу в трёхфазных сетях с линейным напряжением 400 В;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один заземление (PE);
• Степень защиты: IP44 - защищена от попадания частиц крупнее 1 мм и брызг воды со всех сторон;
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение проводов;
• Тип кабельного ввода: уплотнительная гайка - позволяет герметично закрепить кабель любого диаметра в пределах допустимых значений;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивным средам;
• Оrientация подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности без изгибов;
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного замыкания при установке;
• Цвет: красный - стандартизированное обозначение для трёхфазных силовых соединений.

Совместимость и монтаж

Вилка совместима с любыми розетками того же типа - 5-полюсными, 16 А, IP44. Для монтажа необходимо:

• Зачистить жилы кабеля на 8–10 мм;
• Подключить фазы (L1–L3), ноль (N) и заземление (PE) согласно расцветке проводов;
• Закрутить винты клемм равномерно - не переусердствовать, чтобы не повредить медную жилу;
• Закрепить уплотнительную гайку так, чтобы она плотно прилегала к внешней оболочке кабеля - это обеспечивает защиту от влаги и механического выдергивания.

Не используйте кабели с диаметром менее 5 мм или более 12 мм - уплотнительная гайка не обеспечит герметичность вне этого диапазона.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях производства. Защита IP44 гарантирует работу в помещениях с высокой запылённостью и возможностью попадания брызг воды - например, на участках мойки, сварочных работ или в цехах с технологическими жидкостями. Однако не предназначен для длительного нахождения под дождём или в воде.

Преимущества

• Надёжное крепление проводов благодаря винтовым клеммам - исключает самопроизвольное ослабление соединения;
• Защита IP44 увеличивает срок службы в сложных условиях;
• Чёткая ориентация заземления (6 часов) снижает вероятность ошибок при подключении;
• Красный цвет легко отличается от однофазных аналогов - минимизирует риск неверного подключения;
• Прямолинейная форма упрощает маршрутизацию кабеля и снижает нагрузку на точки подключения.

Ограничения применения

• Не применяйте в местах с постоянным погружением в воду - степень защиты IP44 не предусматривает погружение;
• Не используйте в агрессивных химических средах - пластиковый корпус не устойчив к растворителям и кислотам;
• Не подключайте оборудование с током выше 16 А - возможен перегрев и выход из строя;
• Не рекомендуется применять в условиях температур ниже –25 C или выше +60 C - материал корпуса теряет эластичность.

Примеры использования

• Подключение трехфазного станка ЧПУ к мобильной розетке на производстве;
• Временное питание воздушного компрессора на стройплощадке;
• Работа с насосной группой в пищевой промышленности, где есть риск брызг воды;
• Передвижные системы освещения на объектах с трёхфазным питанием.

Практические советы

• Перед каждым подключением проверяйте затяжку винтов - особенно после первых нескольких включений, когда провода могут немного просесть;
• Выбирайте кабель с медными жилами и двойной изоляцией - это повысит безопасность и долговечность;
• Обязательно соблюдайте полярность: заземление всегда подключается к контакту в положении “6 часов”;
• При использовании в условиях частых перемещений - регулярно осматривайте шланги и уплотнители на предмет износа;
• Вилка Bals 203-tls-bals совместима с другими изделиями серии Bals - можно использовать в одной системе с розетками того же бренда для единых стандартов монтажа.
