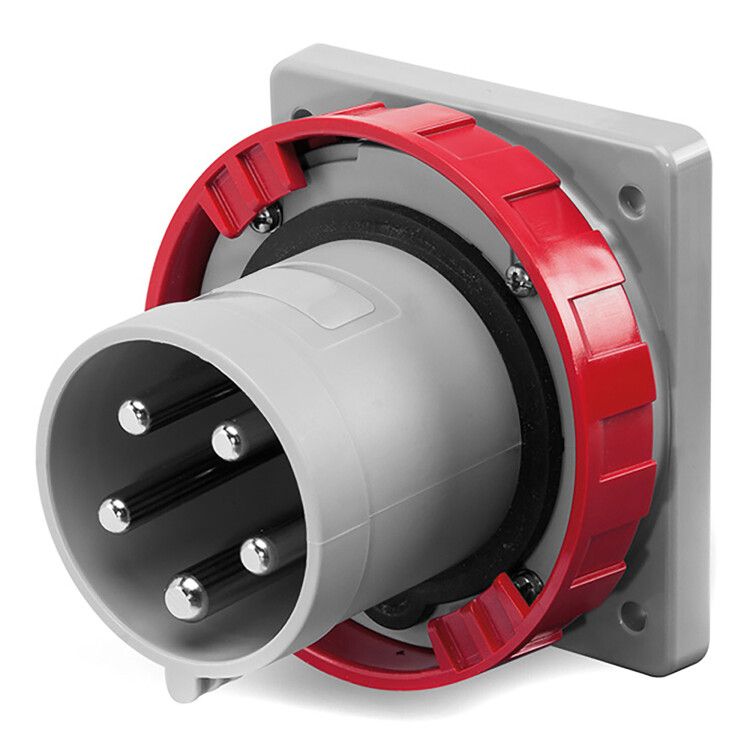

Вилка панельная Quadro IP67 63А 3P+E+N 400В прямая DKC (ДКС) DIS2466398

Вилка панельная прямая IP67 63А 3P+E+N 400В от бренда DKC (ДКС), артикул dis2466398, предназначена для надёжного подключения стационарного оборудования к трёхфазной сети 400 В. Эта модель из серии Quadro обеспечивает безопасную работу в условиях повышенной запылённости и влаги.

Назначение и область применения

Вилка панельная прямая IP67 63А 3P+E+N 400В устанавливается на стену, щит или раму для создания фиксированной точки подключения. Подходит для промышленного оборудования, требующего высокую мощность: станков, насосов, компрессоров, конвейеров, сварочных аппаратов. Используется там, где требуется постоянное и защищённое соединение - например, на производстве, в цехах, на объектах с агрессивной средой.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть переменного тока
• Частота: 50–60 Гц - совместима с сетями России и Европы
• Количество полюсов: 5 - три фазы (L1, L2, L3), нейтраль (N), земля (PE)
• Степень защиты: IP67 - полностью герметична от пыли, выдерживает временное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовой - надёжный контакт, позволяет затянуть провода сечением 4–6 мм2
• Конструкция: панельная, прямоугольная - монтируется через отверстие в панели
• Цвет корпуса: красный - соответствует стандарту CEE для 400 В
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и температурным колебаниям
• Положение заземляющего контакта: 6 часов - ориентация по часовой стрелке, совместима с большинством штепселей CEE
• Условия работы: рекомендовано использование в рамках проектного ассортимента DKC

Совместимость и монтаж

Вилка панельная прямая IP67 63А 3P+E+N 400В совместима с любыми штепселями стандарта CEE 63A, в том числе с моделями серии Quadro. Для установки необходимо просверлить отверстие в панели по габаритам корпуса - посадочный размер соответствует типовым требованиям CEE. Монтаж выполняется с помощью четырёх крепёжных отверстий на корпусе. После установки провода подключаются к винтовым зажимам: фазы - L1/L2/L3, N - нейтраль, PE - земля. Убедитесь, что сечение провода находится в пределе 4–6 мм2 - меньшее сечение увеличивает риск нагрева, большее - не войдёт в зажим.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-2 для промышленных разъёмов. Корпус выполнен из материала, устойчивого к температуре до +960 C (GWFI), что снижает риск распространения пламени при перегрузках. Наличие заземления (PE) гарантирует защиту от поражения током. Красный цвет указывает на класс напряжения 400 В - это помогает избежать ошибок при подключении.

Преимущества

• Высокая степень защиты IP67 - работает даже в сыром, пыльном или мытом окружении
• Надёжный винтовой зажим - минимизирует риск ослабления контакта при вибрации
• Фиксированный монтаж - исключает случайное отключение во время работы оборудования
• Совместимость с сериями DKC - легко заменить или расширить систему без переделок
• Яркая маркировка цветом - снижает вероятность человеческой ошибки при обслуживании

Ограничения применения

• Не предназначен для частых подключений/отключений - для этого лучше использовать розеточные варианты
• Не следует применять в средах с химически активными парами или растворителями - материал корпуса не устойчив ко всем агрессивным веществам
• Не допускается использование с проводами меньше 4 мм2 или больше 6 мм2 - это нарушит плотность контакта и может вызвать перегрев
• Не является взрывозащищённой - не применяется в зонах с опасностью взрыва (Zone 0/1/2)

Примеры использования

• Подключение токарного станка с ЧПУ к трёхфазной сети в металлообработке
• Фиксированная точка питания для воздушного компрессора на заводе
• Подвод питания к конвейерной линии в пищевой промышленности
• Электроснабжение сварочного аппарата на участке с регулярной мойкой оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 4–6 мм2
• При закручивании винтов не переусердствуйте - можно повредить резьбу или изоляцию
• Обязательно подключите землю (PE) - игнорирование этого контакта делает устройство небезопасным
• После установки протестируйте целостность цепи заземления мультиметром
• Для удобства обслуживания помечайте вилку и соответствующий штекер одинаково - это ускоряет диагностику
• Если в вашем проекте уже используются другие элементы серии Quadro - эта вилка станет естественным продолжением системы
