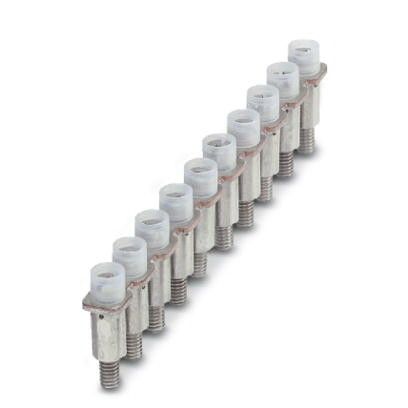

Винтовая перемычка FBRI 10-8 N | 2772080 Phoenix Contact

Винтовая перемычка FBRI 10-8 N от Phoenix Contact предназначена для надёжного электрического соединения нескольких клемм в одном ряду. Её компактная конструкция и винтовой способ фиксации делают её удобной для сборки распределительных щитов, особенно там, где требуется высокая плотность коммуникаций.

Назначение и область применения

Винтовая перемычка FBRI 10-8 N используется для создания параллельных соединений между десятью соседними клеммами на DIN-рейке. Применяется в силовых и слаботочных цепях: в автоматических выключателях, реле, терминалах управления, системах освещения и промышленной автоматизации. Подходит для монтажа в щитах, где важна устойчивость к вибрациям и частому обслуживанию.

Технические характеристики

• Шаг клемм: 8,2 мм - соответствует стандартному шагу для большинства винтовых клеммных блоков Phoenix Contact
• Количество шунтированных клемм: 10 - позволяет соединить сразу 10 точек в одной цепи
• Изоляция: да - корпус изолирован, исключает случайные замыкания на соседние провода или рейку
• Материал контактов: медный сплав с никелевым покрытием - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Цвет: серебристый - визуально отличается от других элементов, упрощает диагностику
• Способ монтажа: винтовой - требует отвертки для затяжки, но гарантирует прочную фиксацию

Совместимость и монтаж

FBRI 10-8 N совместима с клеммными блоками серии TB, TSB, FIB и другими, имеющими шаг 8,2 мм. Для установки необходимо:

• Убедиться, что все клеммы, которые будут соединены, находятся в одном ряду и имеют одинаковый тип зажима
• Затянуть винты на перемычке равномерно - перетягивать нельзя, чтобы не повредить резьбу
• Не использовать с клеммами, где шаг отличается даже на 0,1 мм - возможен контакт с соседним рядом

Перед монтажом проверьте, что провода в клеммах уже зафиксированы - перемычка не предназначена для подключения внешних проводов.

Безопасность и стандарты

Форм-фактор и материалы FBRI 10-8 N соответствуют требованиям IEC 60947-7-1 и VDE 0660. Изолированный корпус снижает риск поражения током при работе под напряжением. Напряжение и ток, допустимые через перемычку, определяются параметрами клемм, к которым она подключена - сама перемычка не имеет собственных предельных значений.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму - меньше вероятность ослабления при температурных колебаниях
• Изолированный корпус предотвращает КЗ при близком расположении клемм
• Один элемент заменяет до девяти одиночных перемычек - экономит место и время монтажа
• Серебристый цвет легко различим на фоне пластиковых клемм - ускоряет обслуживание и ремонт

Ограничения применения

• Не применяется в цепях переменного тока выше 1000 В - зависит от класса изоляции клемм, к которым подключена
• Не подходит для мобильных устройств или оборудования с сильной вибрацией без дополнительной фиксации
• Не рекомендуется для многожильных проводов с гибкими жилами без наконечников - возможен выход из строя при частом демонтаже
• Не работает с клеммами другого шага - например, 5,0 мм или 10,2 мм

Примеры использования

• Объединение входов нескольких реле в одну группу управления
• Подключение общего нуля или заземления ко всем клеммам в блоке
• Создание шины питания для группы датчиков 24 В постоянного тока
• Сборка распределительной коробки в пищевой промышленности - изоляция и чистота конструкции соответствуют санитарным нормам

Практические советы

• Выбирая FBRI 10-8 N, всегда сверьте шаг клемм - 8,2 мм - с вашим клеммником. Даже небольшое расхождение приведёт к плохому контакту
• При использовании в условиях повышенной влажности - используйте перемычку только с клеммами, имеющими IP20+ и герметичные крышки
• Не забудьте отключить питание перед установкой или снятием - хотя изоляция есть, работа под напряжением опасна
• Для быстрого ремонта храните запасные FBRI 10-8 N - они часто выходят из строя при неквалифицированном демонтаже
• Если вам нужна меньшая длина - можно использовать более короткие перемычки этой же серии, например, FBRI 5-8 N
