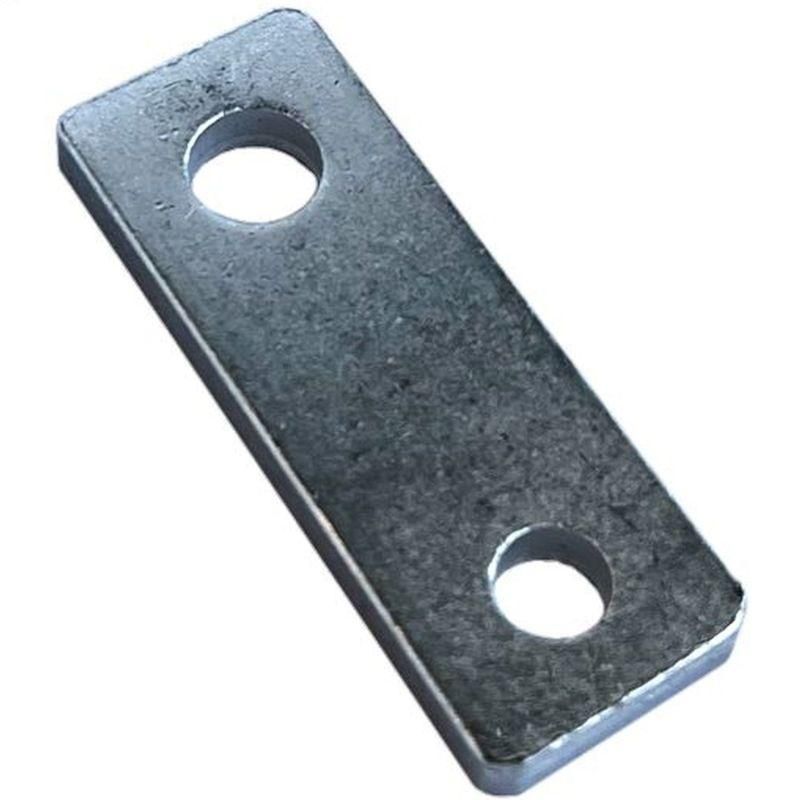

Внешний вывод для переднего присоединения, NXM-1000 | 844988 CHINT

Вывод внешний для переднего присоединения NXM-1000, расширитель полюсов (клемм) 3-пол. от бренда CHINT предназначен для увеличения числа соединений на автоматических выключателях серии NXM-1000, обеспечивая гибкую организацию проводки в щитах. Артикул 844988 позволяет легко заменить или модифицировать существующую коммутационную схему без замены основного устройства.

Назначение и область применения

Этот выводной элемент используется для создания дополнительных клеммных контактов на передней панели автоматического выключателя NXM-1000. Он позволяет подключить дополнительные цепи управления, сигнализации или измерения, не перегружая основные клеммы выключателя. Подходит для установки в силовые и управляющие щиты промышленного и коммерческого оборудования.

Технические характеристики

• Тип: Расширитель полюсов для переднего присоединения
• Количество клемм: 3
• Совместим с: Автоматическими выключателями серии NXM-1000
• Материал корпуса: Устойчивый к нагреву термопластик
• Степень защиты: IP20 (защита от доступа пальцев и твердых предметов >12 мм)
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: до 100 А (в зависимости от модели NXM-1000)

Совместимость и монтаж

Вывод внешний для переднего присоединения NXM-1000, расширитель полюсов (клемм) 3-пол. устанавливается исключительно на выключатели серии NXM-1000 от CHINT. Монтаж выполняется путём защёлкивания на фронтальной части автомата - никаких инструментов не требуется. Перед установкой убедитесь, что основной выключатель отключен и снят с питания. Клеммы рассчитаны на зажим проводов сечением до 25 мм2. Не совместим с другими сериями автоматов, даже от того же производителя.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленном положении. Наличие механической блокировки исключает возможность установки на несовместимые аппараты.

Преимущества

• Упрощает модернизацию схемы без замены основного автомата
• Не требует сверления или доработки шкафа
• Обеспечивает чёткую визуализацию подключения - все клеммы доступны спереди
• Выдерживает многократные операции подключения/отключения без потери надёжности контакта

Ограничения применения

• Не применяется в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 недостаточна
• Запрещено использовать с выключателями других серий, включая NXM-2000, NXM-3000
• Не предназначена для работы в качестве самостоятельного коммутационного аппарата - только как дополнительный элемент
• Не рекомендовано применение в цепях постоянного тока выше 440 В

Примеры использования

• Подключение сигнальных ламп состояния («вкл/выкл») на лицевой панели щита
• Присоединение датчиков контроля температуры или нагрузки через вспомогательные контакты
• Реализация цепей аварийной остановки или блокировок в системах автоматизации
• Разводка цепей управления для станков, конвейеров, насосных групп

Практические советы

• Перед установкой проверьте, чтобы основной автомат NXM-1000 был полностью отключён и заблокирован по энергообеспечению
• Используйте кабель с жилами, соответствующими сечению - слишком толстые провода повредят контактные площадки
• Не затягивайте клеммы чрезмерно - это может деформировать пластиковую часть и вызвать перегрев
• При сборке щита располагайте несколько таких расширителей с одинаковым направлением клемм - так проще обслуживать и диагностировать
• Артикул 844988 всегда указывается в спецификации вместе с моделью NXM-1000 - это важно для закупки запчастей и сервисного обслуживания
