Вольтметр 300В 96х96 AC непосредственное включение Э47 - IPV20-6-0300-E IEK

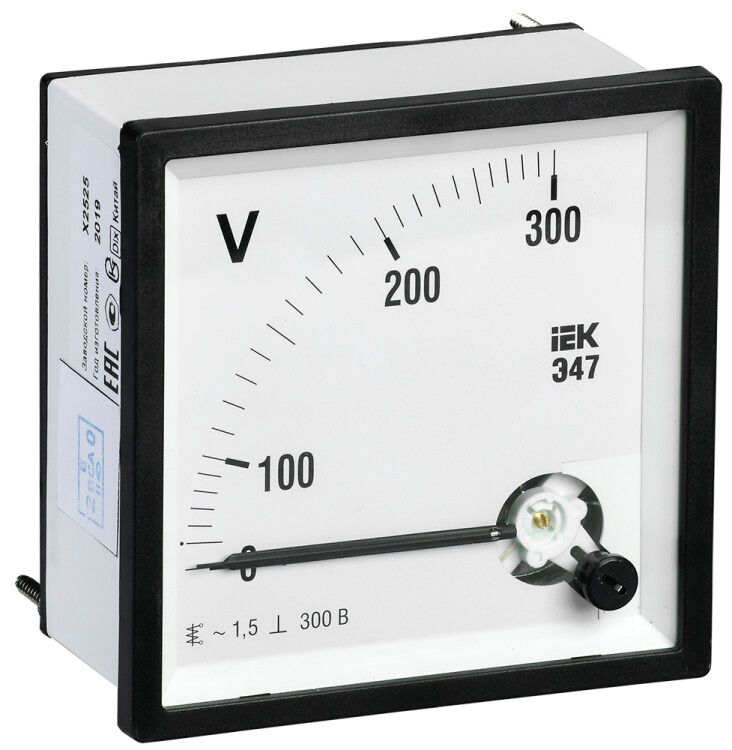

Вольтметр Э47 300В класс точности 1,5 96×96 мм - аналоговый прибор от IEK (ИЭК) с артикулом ipv20-6-0300-e, предназначенный для измерения переменного напряжения до 300 В в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Вольтметр Э47 300В класс точности 1,5 96×96 мм используется для контроля уровня напряжения в одинофазных сетях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных шкафах, щитах управления, автоматических станциях, на производствах и в офисных зданиях. Подходит для постоянного наблюдения за состоянием сети, особенно там, где требуется визуальный контроль без цифровой индикации.

Технические характеристики

• Диапазон измерения: 0–300 В переменного тока (AC)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения (при нормальных условиях)
• Тип индикации: аналоговая, с механической стрелкой
• Максимальный угол отклонения стрелки: 90°
• Измерительная система: электромагнитная - работает за счёт взаимодействия магнитных полей внутри катушки
• Степень защиты: IP20 - защита от доступа пальцами и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны с температурой от −25C до +40C
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Форм-фактор: прямоугольный корпус 96×96 мм, монтаж на переднюю панель
• Способ монтажа: установка в отверстие 92×92 мм с последующим креплением на монтажную плату

Совместимость и монтаж

Вольтметр Э47 300В класс точности 1,5 96×96 мм совместим с любыми щитами, имеющими стандартное отверстие 92×92 мм. Монтаж осуществляется через заднюю часть прибора: после вставки в отверстие панели, два фиксирующих зажима сзади плотно прижимают корпус к поверхности. Клеммы для подключения находятся с тыльной стороны - подключение проводов выполняется к двум контактам: вход L и N. Напряжение подаётся параллельно нагрузке. Не требует внешнего питания - питание получает от измеряемой цепи.

Безопасность и стандарты

Вольтметр Э47 соответствует следующим нормативным документам: ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3 и ТУ 4223-023-18461115-2008. Прибор внесён в Государственный реестр средств измерений и имеет официальное утверждение типа. Это гарантирует соответствие метрологическим требованиям РФ и допущение к использованию в промышленных и коммунальных объектах.

Преимущества

• Высокая надёжность благодаря механической электромагнитной системе - нет электроники, которая может выйти из строя от перепадов напряжения
• Не требует внешнего источника питания - работает от измеряемой сети
• Чёткая визуальная индикация - стрелка хорошо видна даже при плохом освещении
• Защита от внешних магнитных полей - металлический экран минимизирует влияние соседних устройств
• Долгий срок службы - 10 лет без обслуживания при правильном монтаже

Ограничения применения

• Работает только с переменным током - не подходит для измерения постоянного напряжения (DC)
• Степень защиты IP20 - нельзя использовать во влажных, пыльных или открытых местах (например, на улице или в цехах с брызгами)
• Требуется стабильное положение - вибрации и удары могут вызвать погрешность показаний
• Не поддерживает цифровую интеграцию - нельзя подключить к АСУ ТП или SCADA-системам
• Класс точности 1,5 - не рекомендован для высокоточных лабораторных задач, только для оперативного контроля

Примеры использования

• Контроль напряжения в щите освещения многоквартирного дома
• Наблюдение за уровнем напряжения на вводе в торговый центр
• Индикация напряжения в пульте управления конвейерной линией
• Установка в распределительном шкафу на заводе для быстрого определения аварийного снижения/повышения напряжения

Практические советы

• При замене старого вольтметра проверьте размер отверстия - он должен быть точно 92×92 мм, иначе потребуется доработка панели
• Подключайте провода строго к клеммам, указанным в схеме: L - фаза, N - ноль. Перепутать можно - тогда стрелка будет работать некорректно
• Не устанавливайте рядом с мощными источниками магнитного поля (трансформаторы, контакторы) - даже с экранированием возможны погрешности
• Проверяйте целостность стекла и стрелки при получении - при транспортировке возможны повреждения механической части
• Для долгой работы в условиях колебаний температуры (неотапливаемый щит) убедитесь, что среда соответствует климатическому исполнению УХЛ4
